Rosshaeusern

Un nouveau tunnel à double voie entre Rosshäusern et le viaduc de Gümmenen sur la ligne BLS Bern - Neuchâtel est construit dans le cadre du programme de raccordement du réseau ferré européen à grande vitesse. En même temps, la gare de Rosshäusern est complètement modernisée.

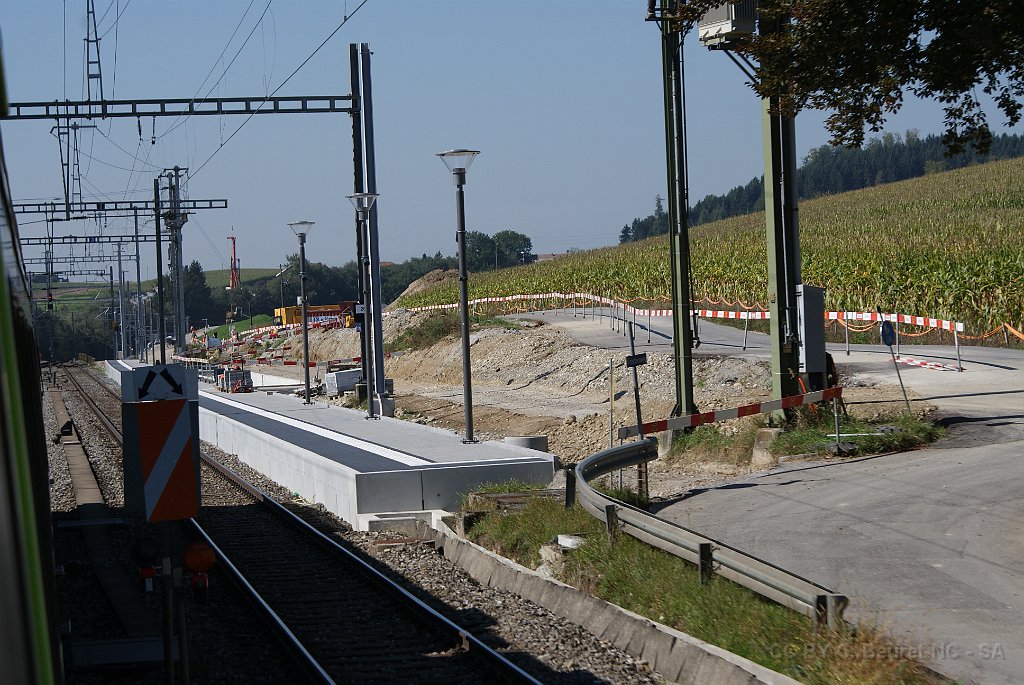

DSC10436  Nouveau quai pour la gare de Rosshäusern. On voit au fond que l'alignement des voies ne sera plus le même qu'aujourd'hui.
1 Nouveau quai pour la gare de Rosshäusern. On voit au fond que l'alignement des voies ne sera plus le même qu'aujourd'hui.

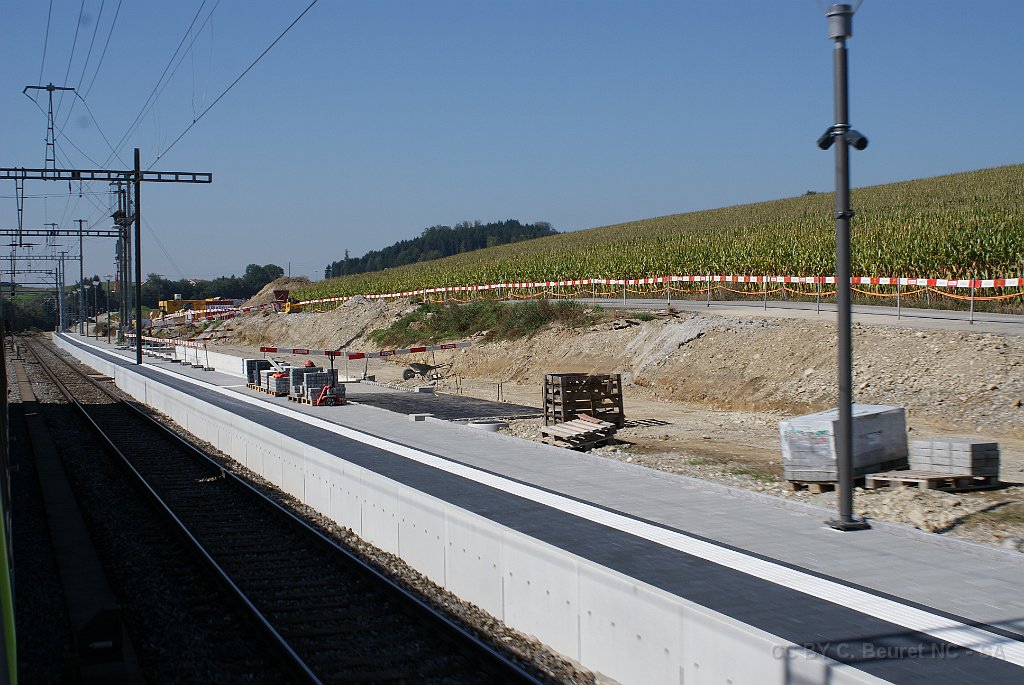

DSC10437  Emplacement de la future marquise et rampe
2 Emplacement de la future marquise et rampe

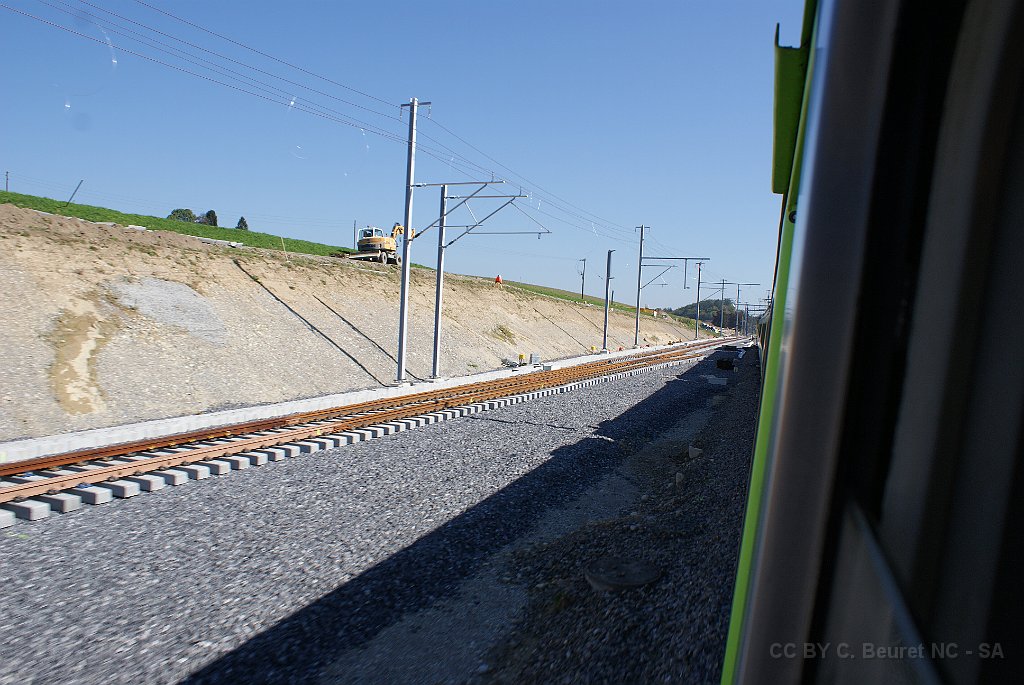

DSC10438  Travaux de pose de la voie entre la gare modernisée et la future entrée de tunnel.
3 Travaux de pose de la voie entre la gare modernisée et la future entrée de tunnel.

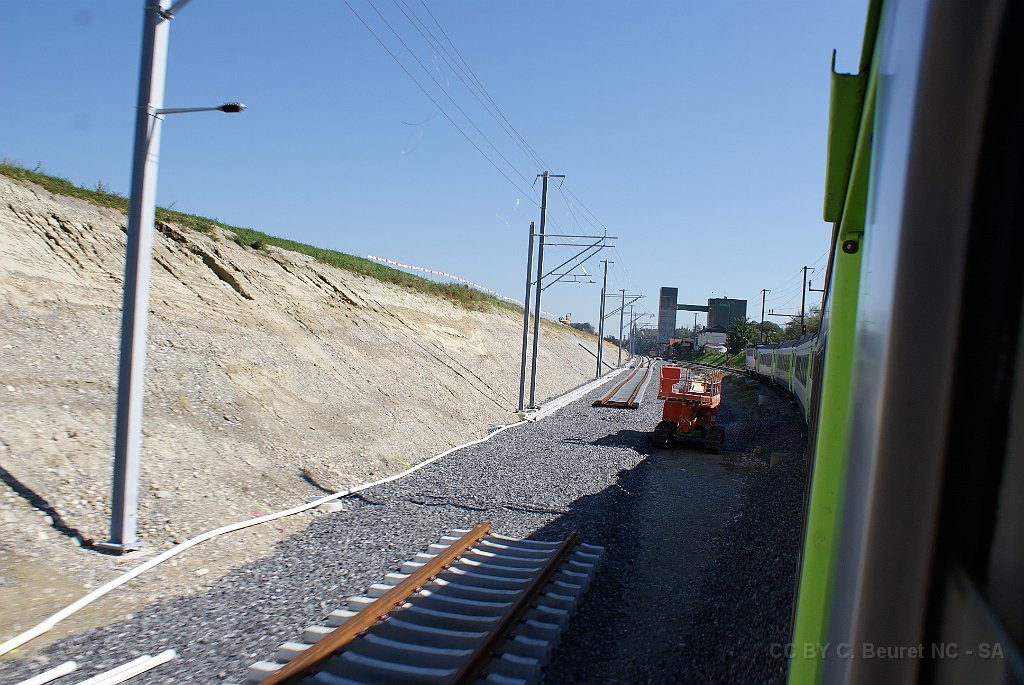

DSC10439  Ici le nouveau tracé croisera l'ancien.
4 Ici le nouveau tracé croisera l'ancien.

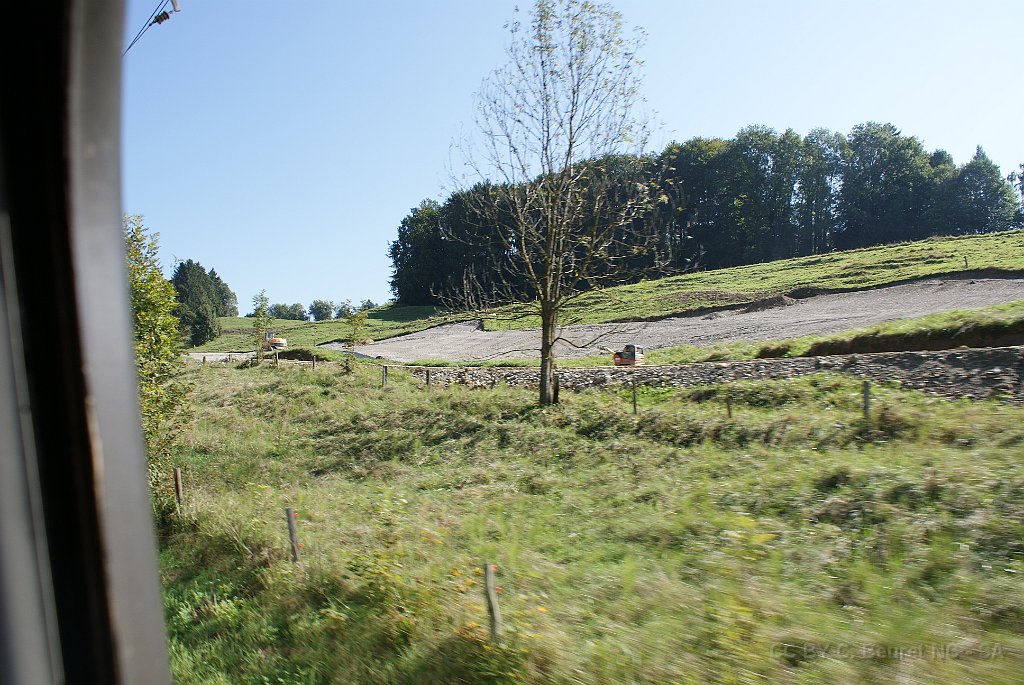

DSC10441  Travaux préparatoires au niveau du portail Ouest
5 Travaux préparatoires au niveau du portail Ouest

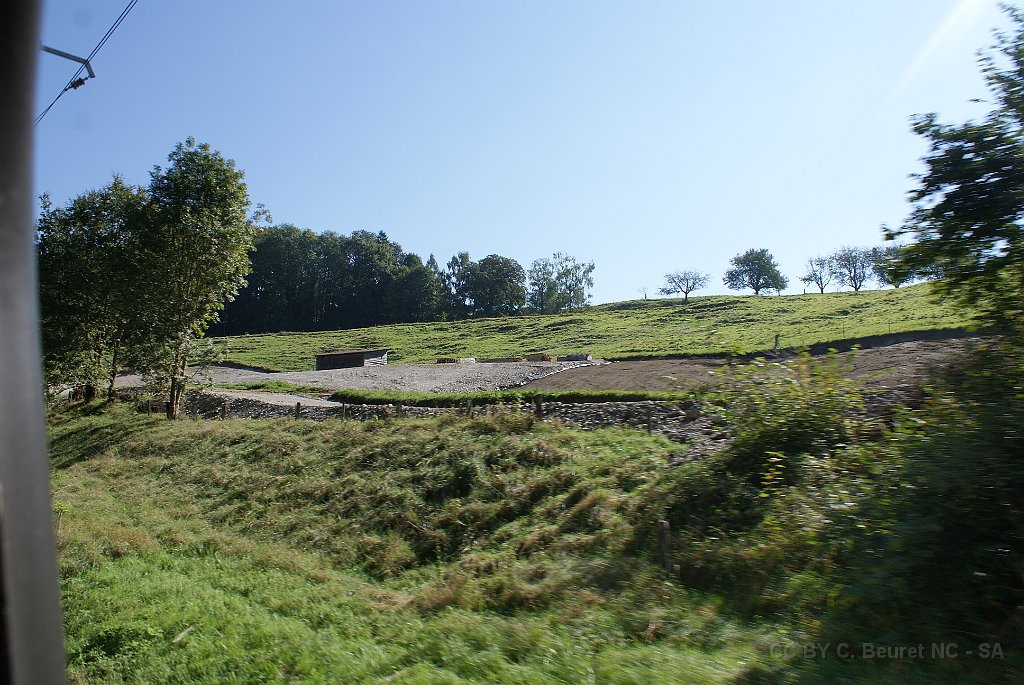

DSC10442  Ici sortira la future double-voie.
6 Ici sortira la future double-voie.

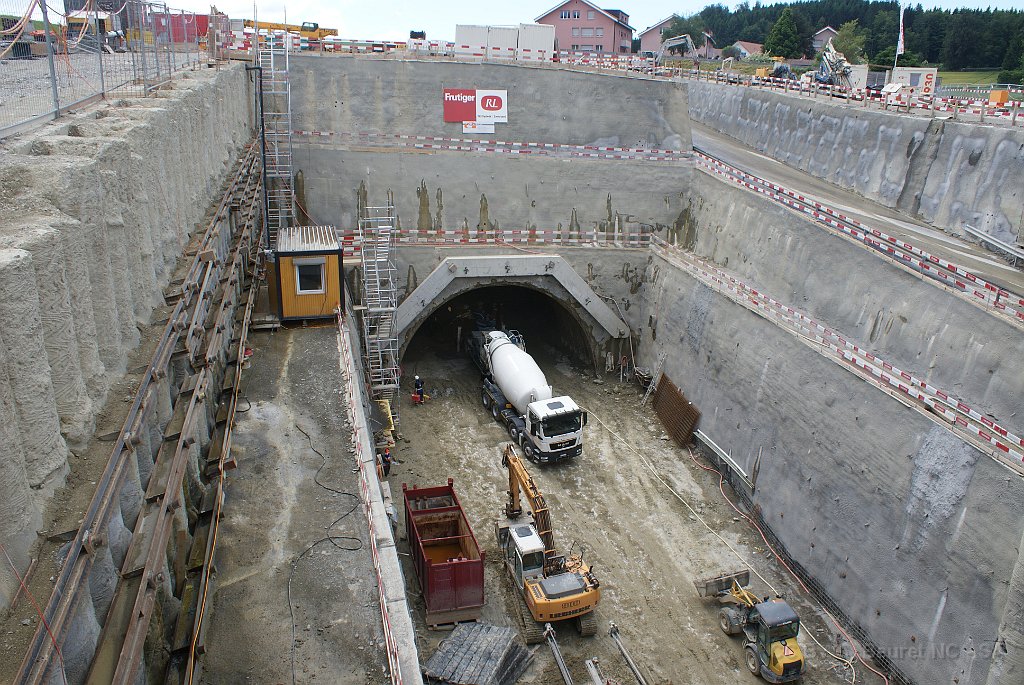

DSC12431  Tranchée au niveau du portail Est. Cette partie sera par la suite remblayée et couverte.
7 Tranchée au niveau du portail Est. Cette partie sera par la suite remblayée et couverte.

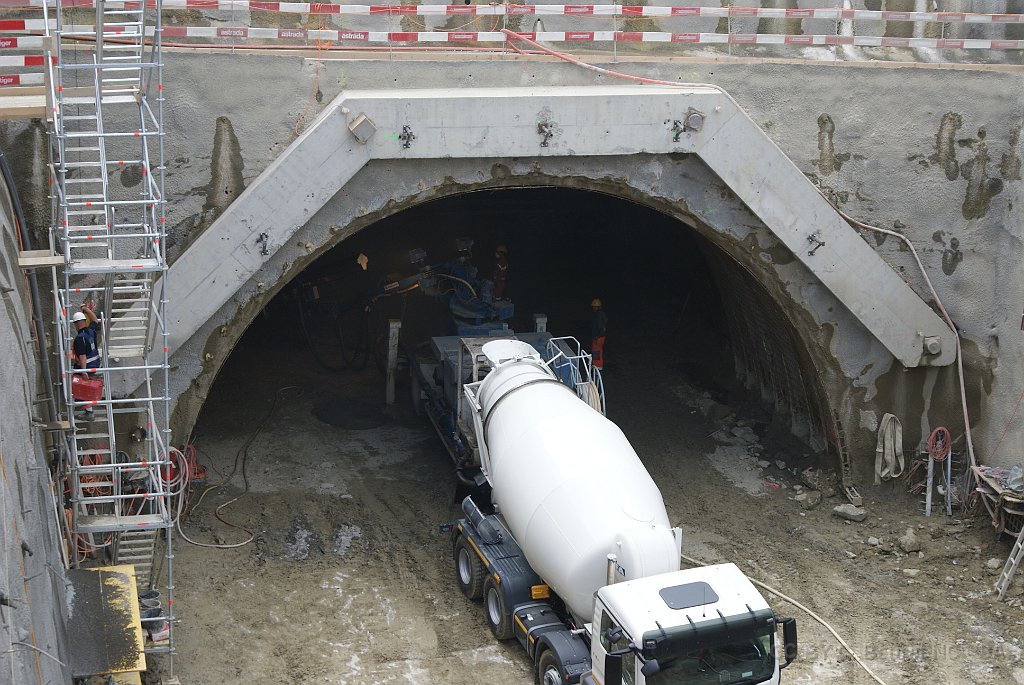

DSC12432  On devine une machine pour le percement derrière la bétonnière
8 On devine une machine pour le percement derrière la bétonnière

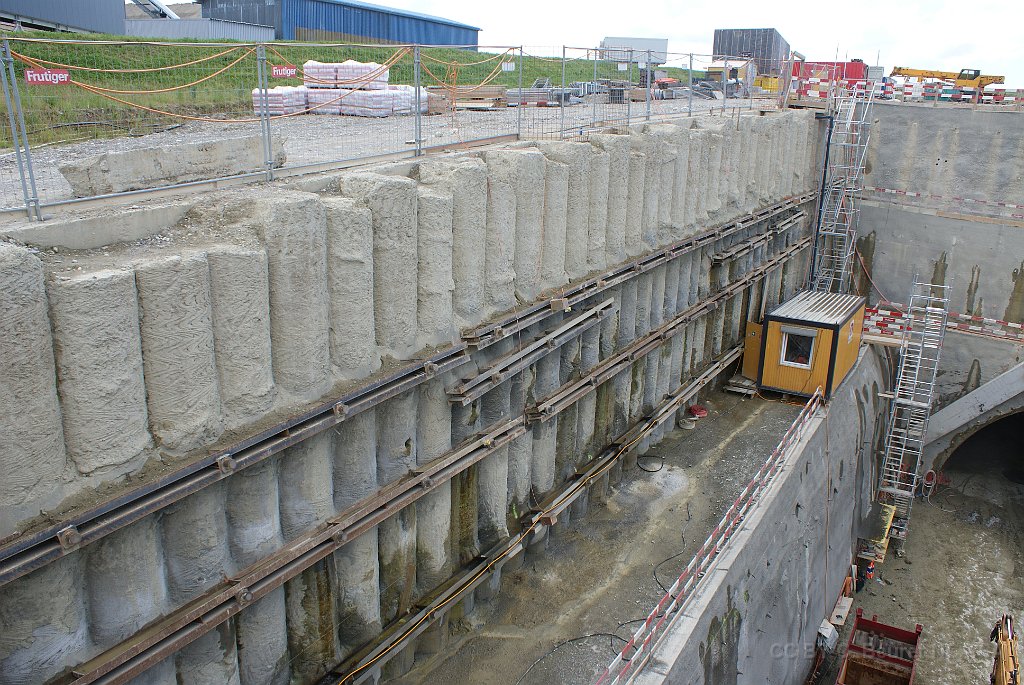

DSC12433  Murs de soutènement de la tranchée
9 Murs de soutènement de la tranchée

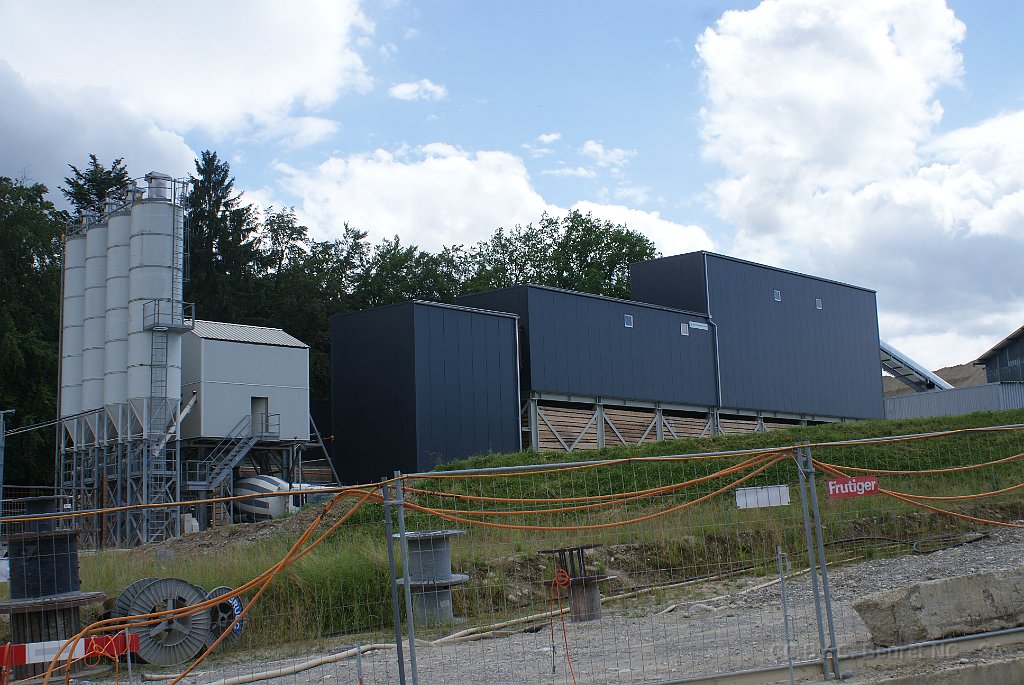

DSC12436  Centrale à béton près du portail Est
10 Centrale à béton près du portail Est

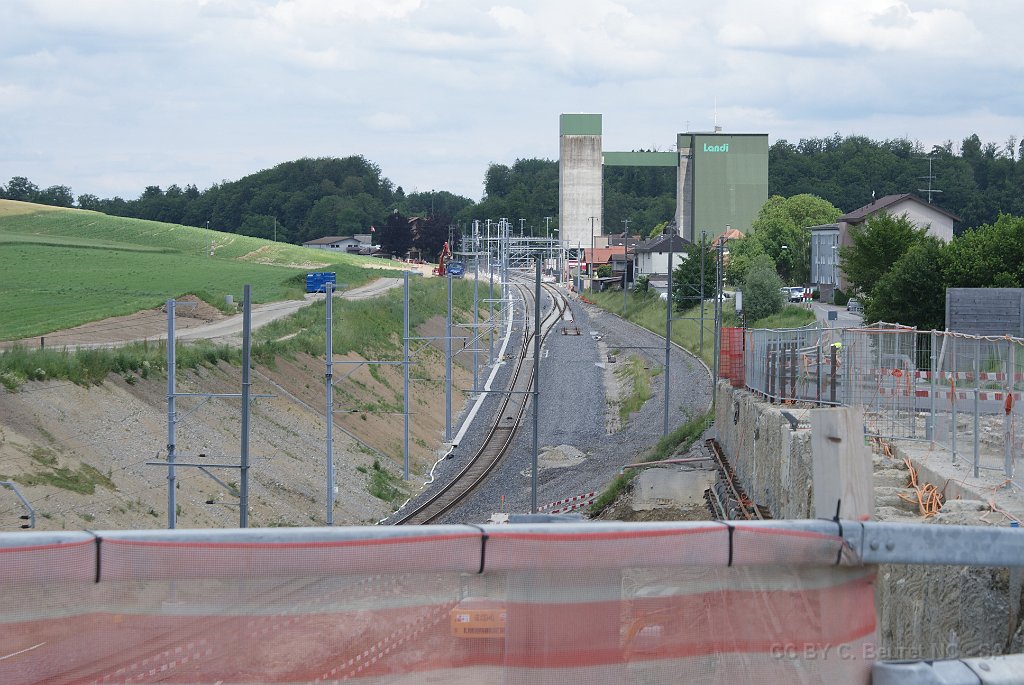

DSC12437  Vue en direction de la gare de Rosshäusern. On voit à droite l'ancien tracé.
11 Vue en direction de la gare de Rosshäusern. On voit à droite l'ancien tracé.

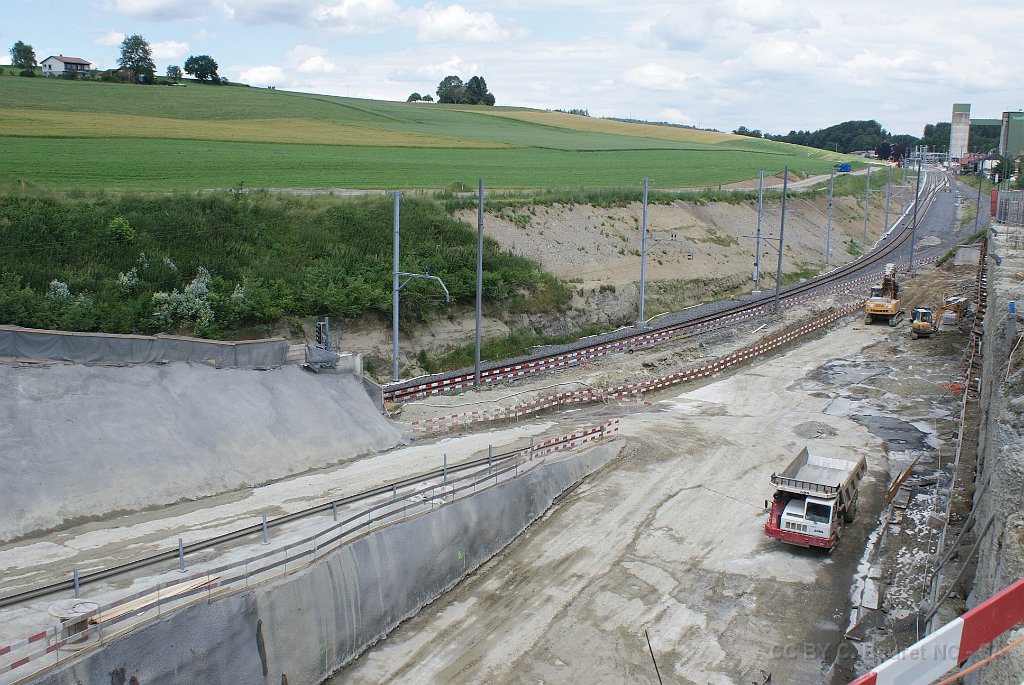

DSC12438  Début de la tranchée et voie en direction de l'ancien tunnel
12 Début de la tranchée et voie en direction de l'ancien tunnel

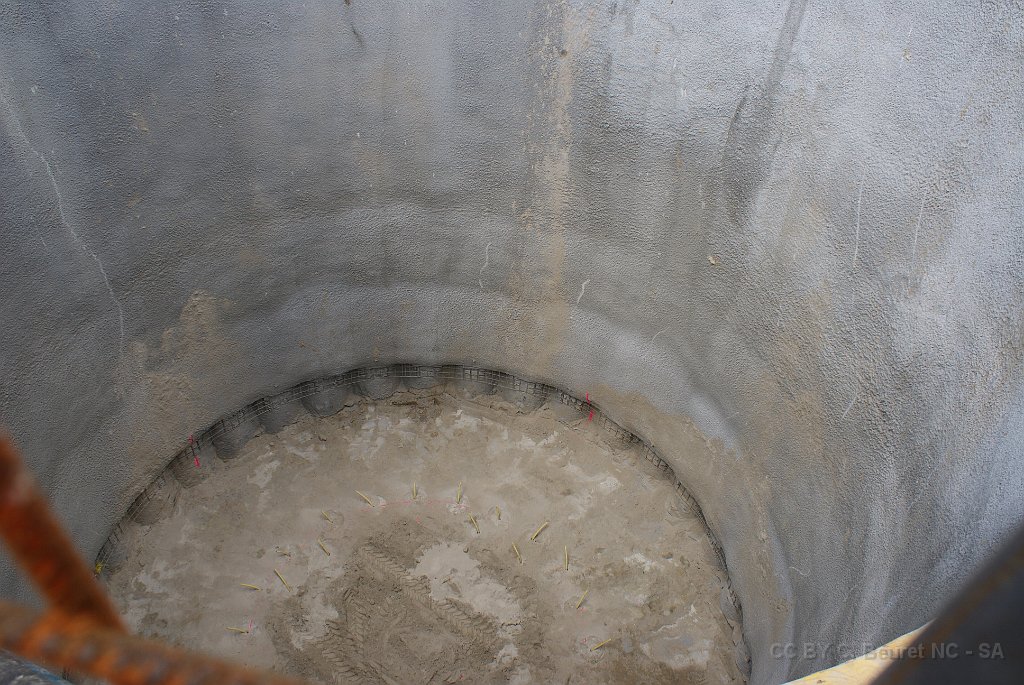

DSC12440  Trou de l'issue de secours au milieu du trajet du tunnel
13 Trou de l'issue de secours au milieu du trajet du tunnel

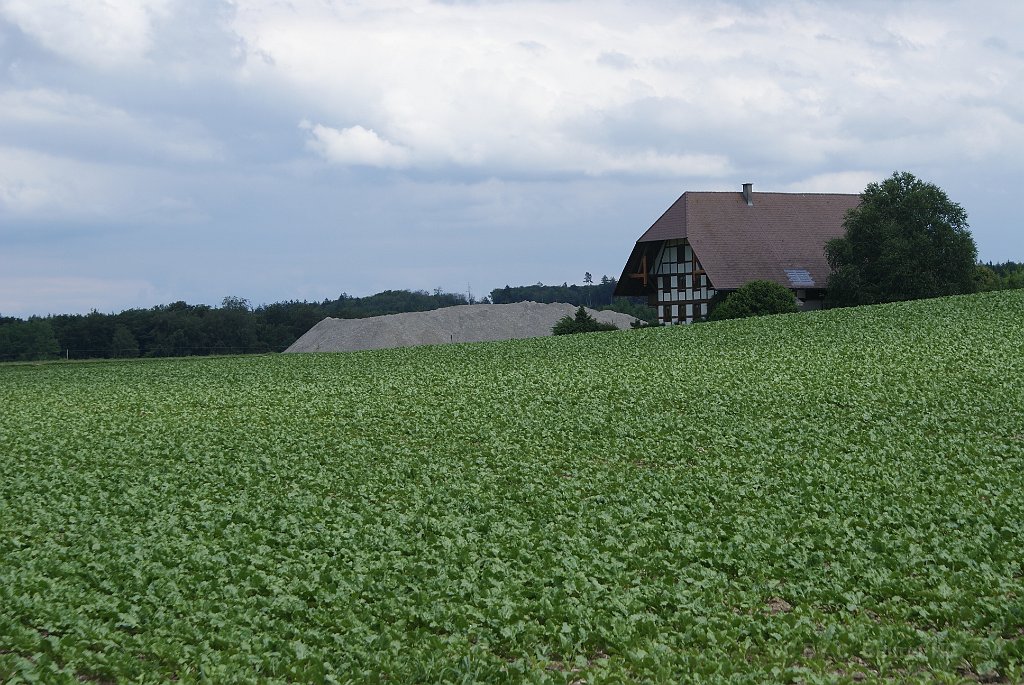

DSC12441  Vu de l'emplacement de la sortie de secours, le tas de matériaux d'excavation
14 Vu de l'emplacement de la sortie de secours, le tas de matériaux d'excavation

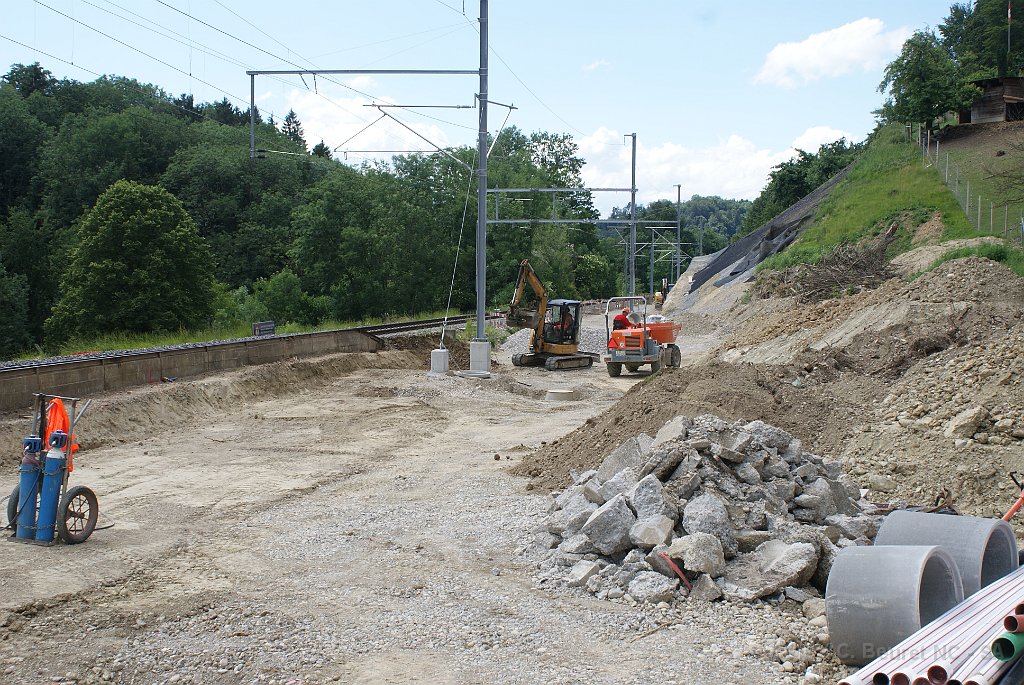

DSC12442  Au niveau de l'ancienne halte de Rüplisried-Mauss.
15 Au niveau de l'ancienne halte de Rüplisried-Mauss.

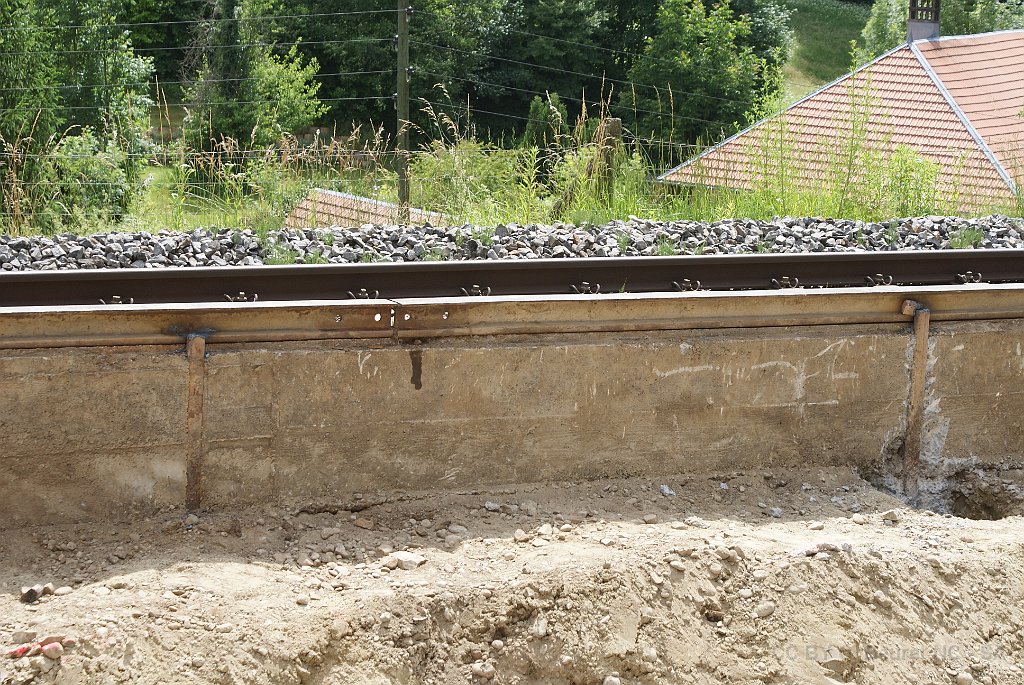

DSC12443  Détail de l'ancienne bordure de quai de Rüplisried-Mauss
16 Détail de l'ancienne bordure de quai de Rüplisried-Mauss

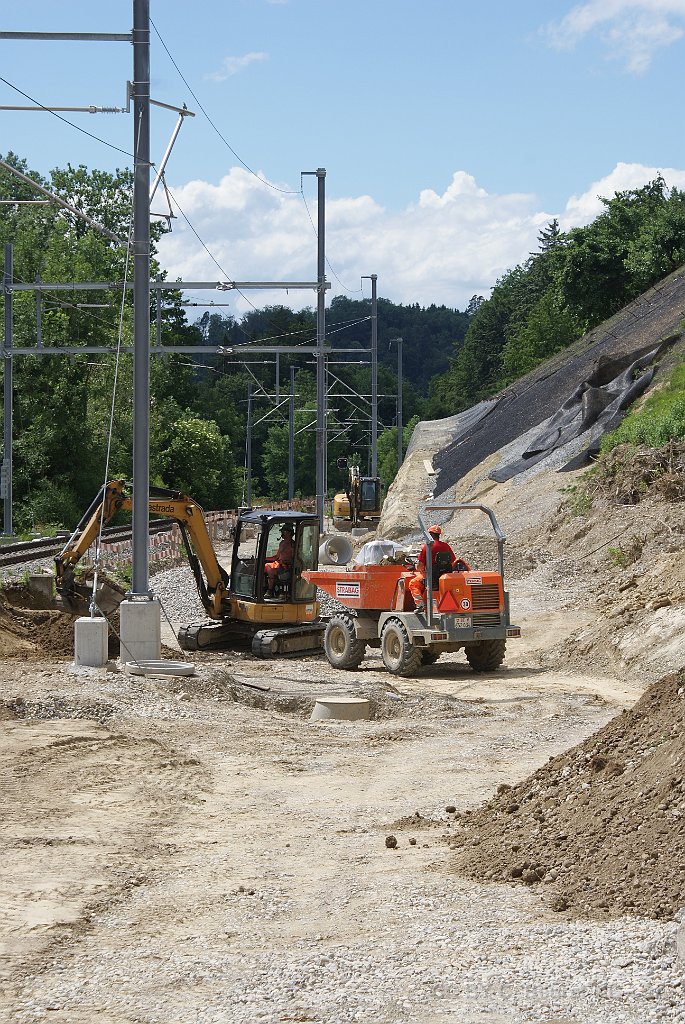

DSC12444  La fin de la double-voie se situera vers la pelleteuse au fonds de l'image
17 La fin de la double-voie se situera vers la pelleteuse au fonds de l'image

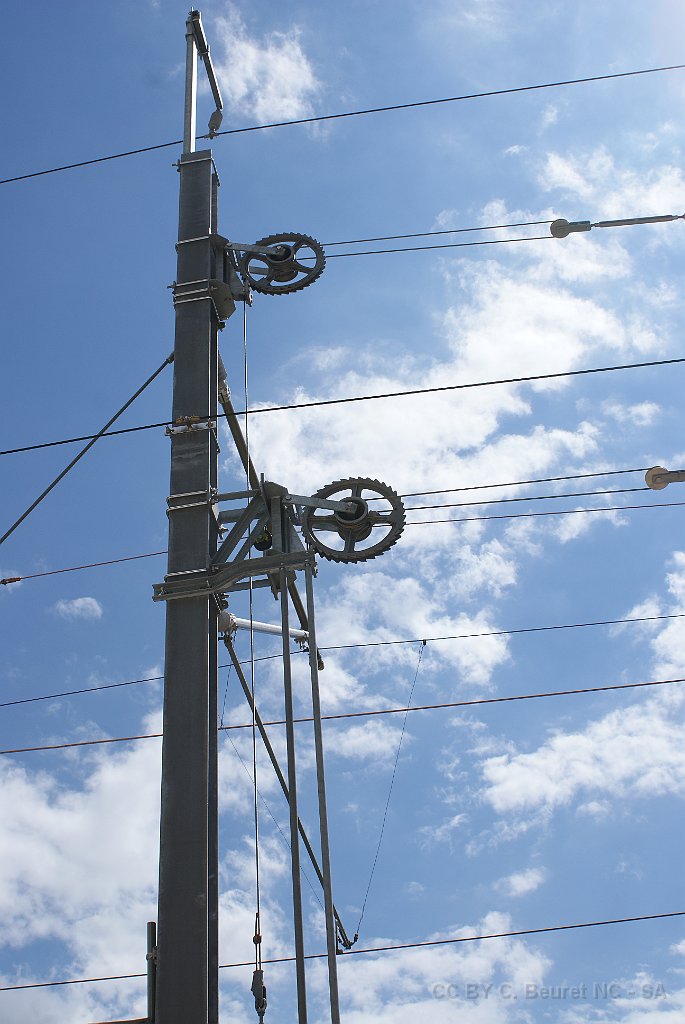

DSC12445  Tendeurs de caténaire
18 Tendeurs de caténaire

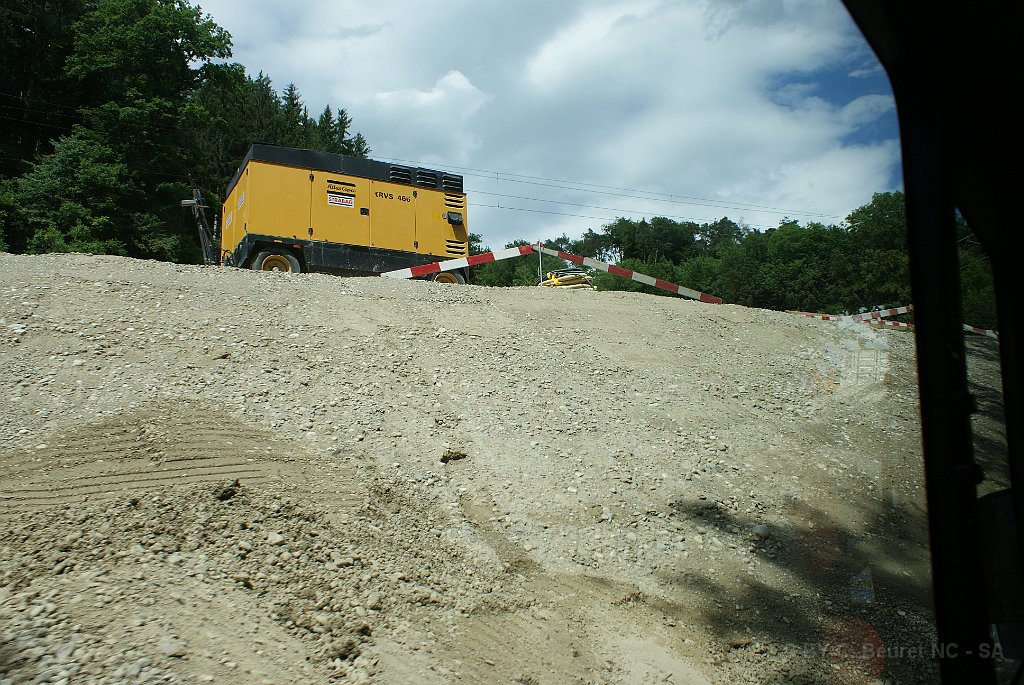

DSC12446  Remblais pour la future double voie
19 Remblais pour la future double voie

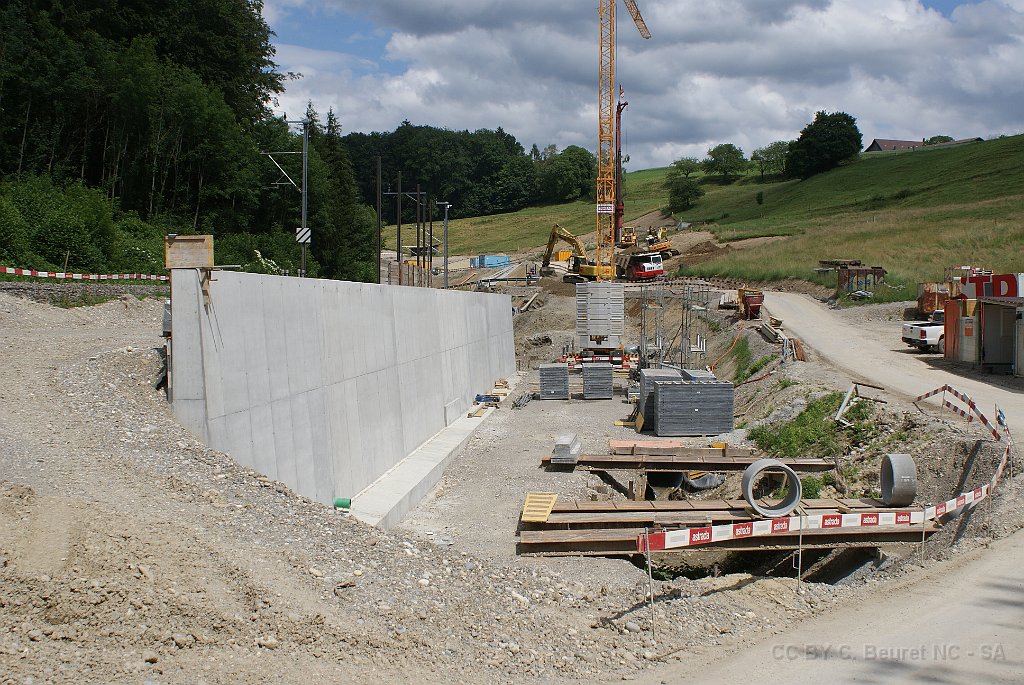

DSC12447  Mur de soutènement le long du ruisseau
20 Mur de soutènement le long du ruisseau

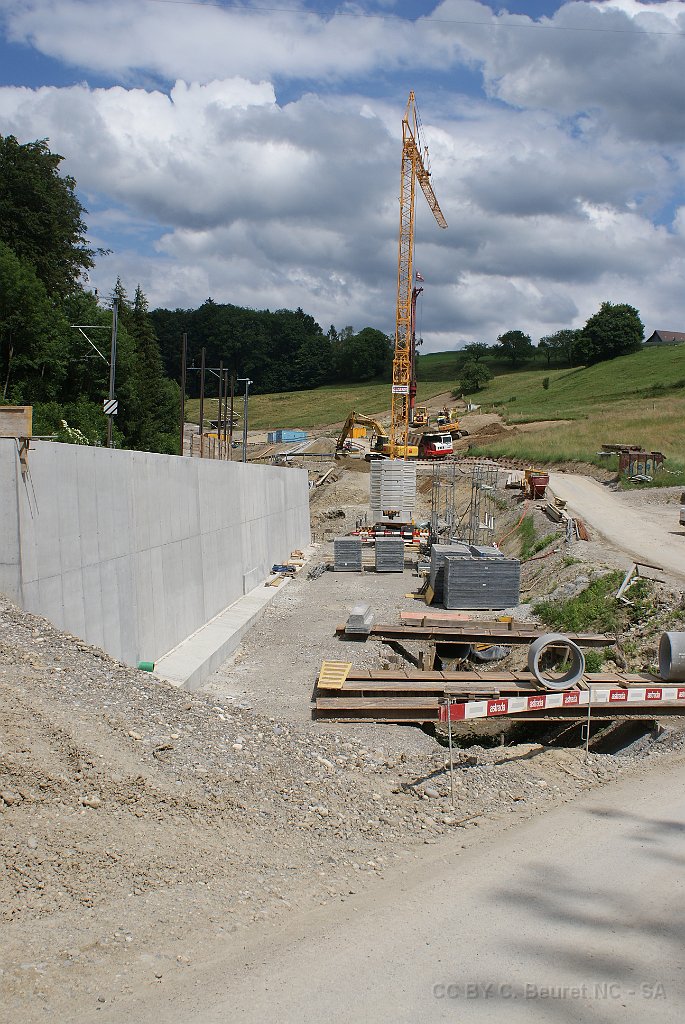

DSC12448  Mur de soutènement le long du ruisseau
21 Mur de soutènement le long du ruisseau

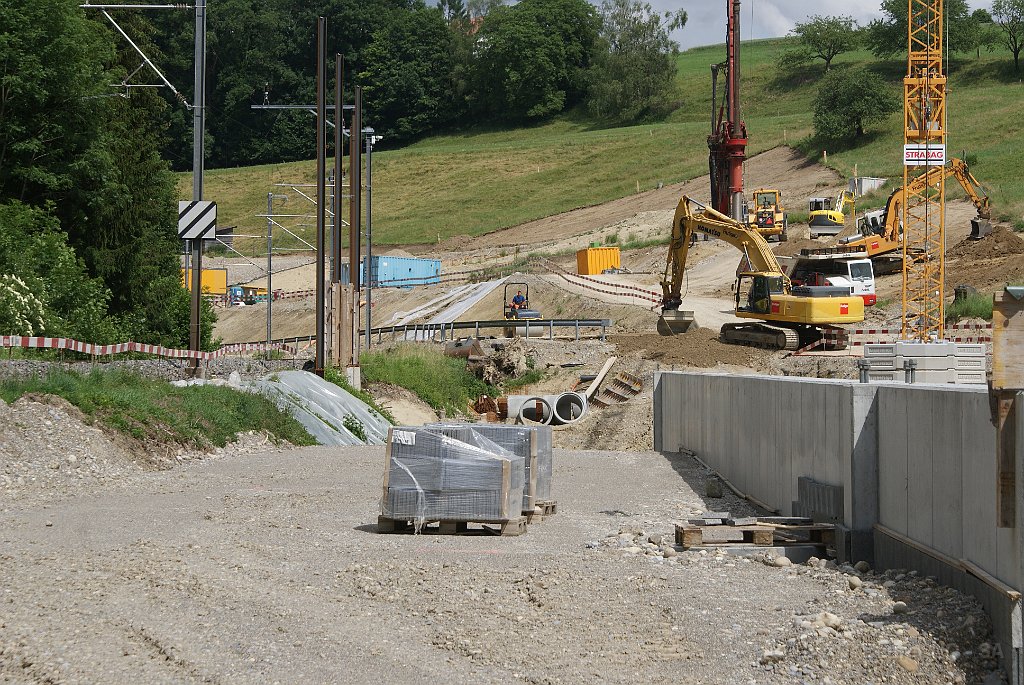

DSC12450  Dans l'alignement de la future voie. Le portail du tunnel sera exactement en face.
22 Dans l'alignement de la future voie. Le portail du tunnel sera exactement en face.

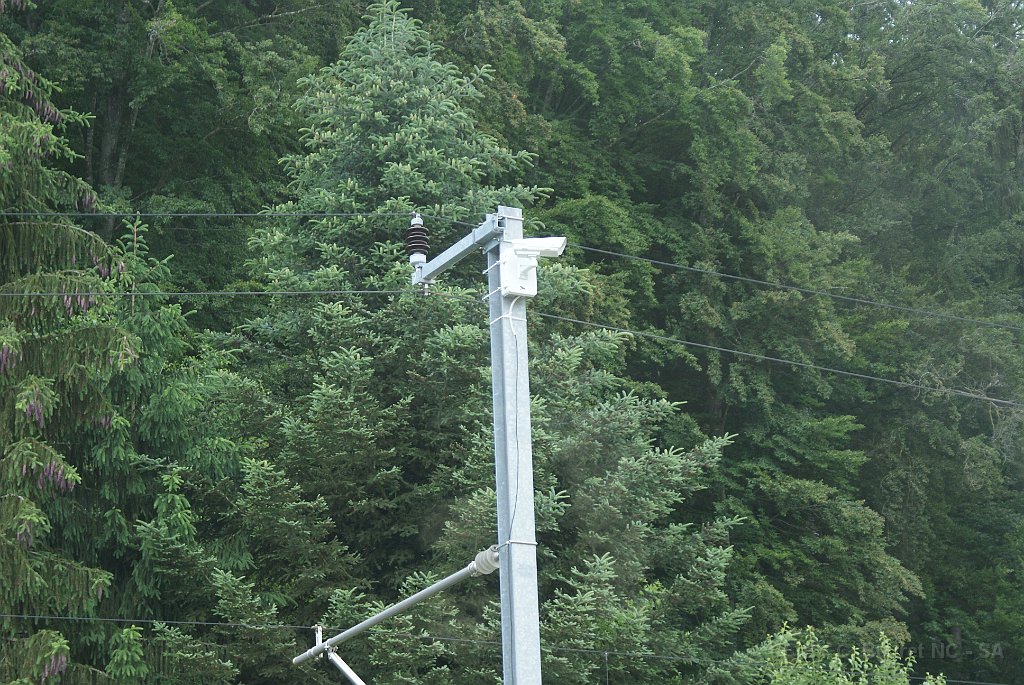

DSC12452  Webcam pour suivre les travaux en live
23 Webcam pour suivre les travaux en live

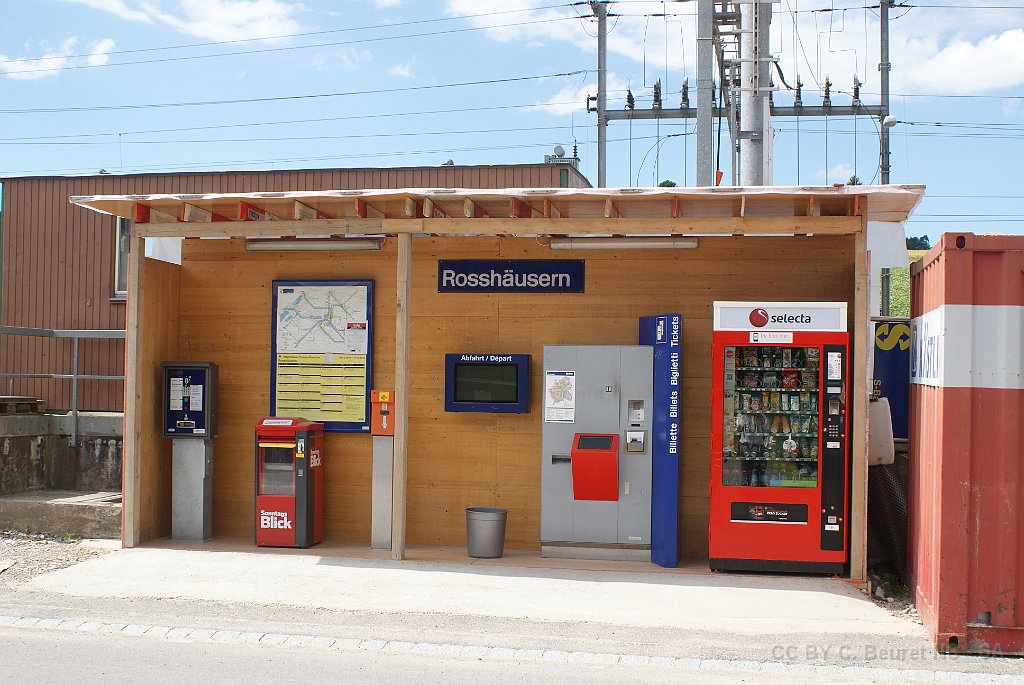

DSC12454  Abri provisoire pour la halte de Rosshäusern
24 Abri provisoire pour la halte de Rosshäusern

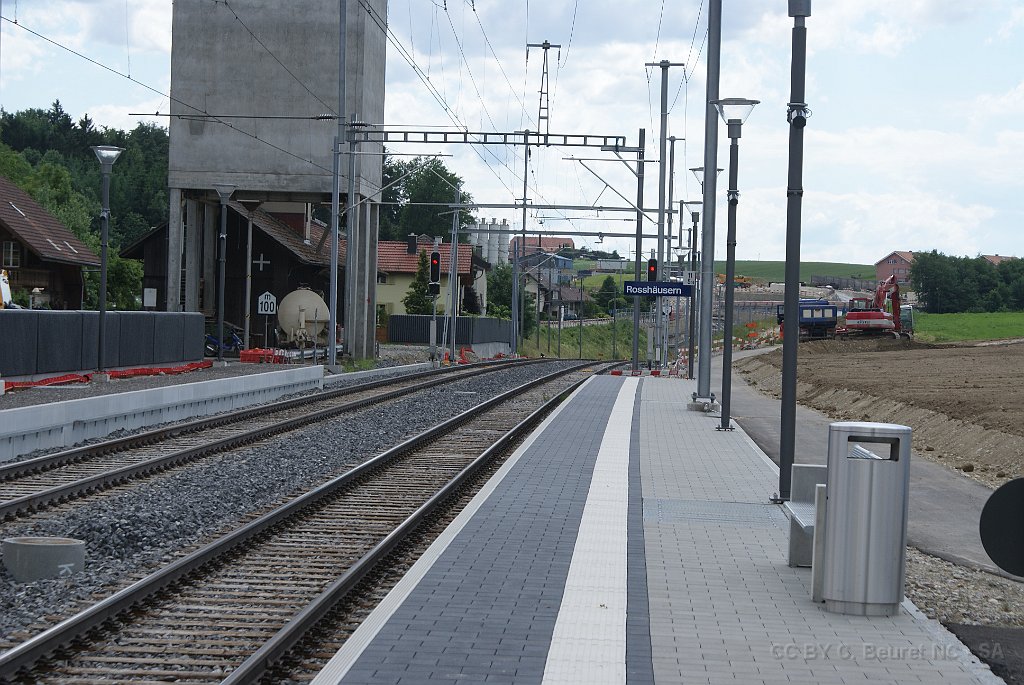

DSC12455  Rosshäusern avec le nouveau quai de la voie 3, vue en direction du tunnel
25 Rosshäusern avec le nouveau quai de la voie 3, vue en direction du tunnel

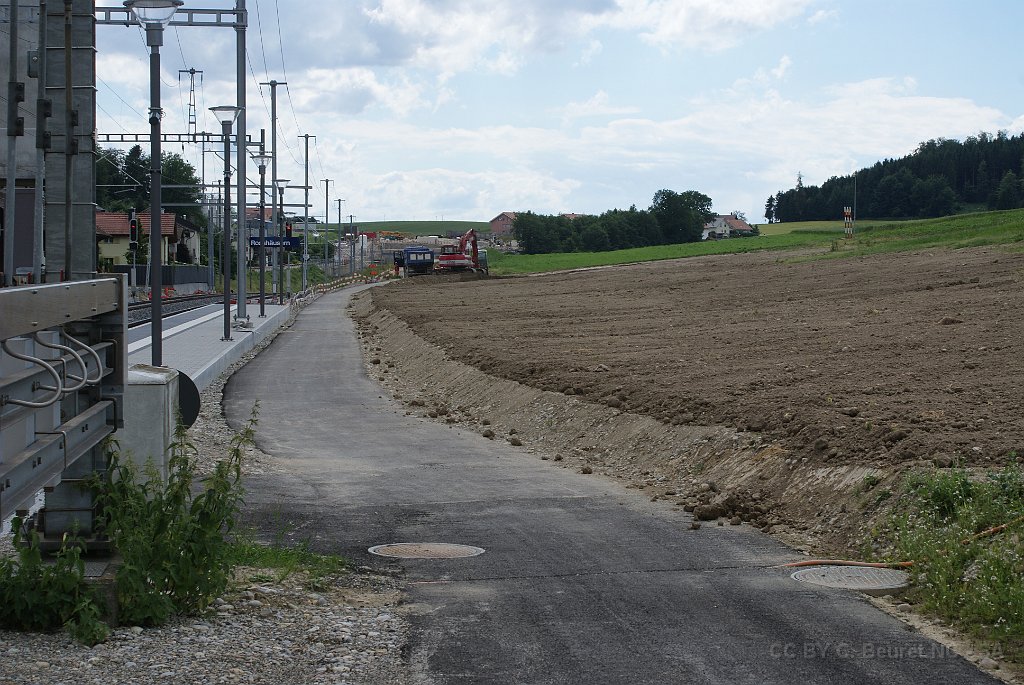

DSC12456  Restitution des chemins d'accès.
26 Restitution des chemins d'accès.

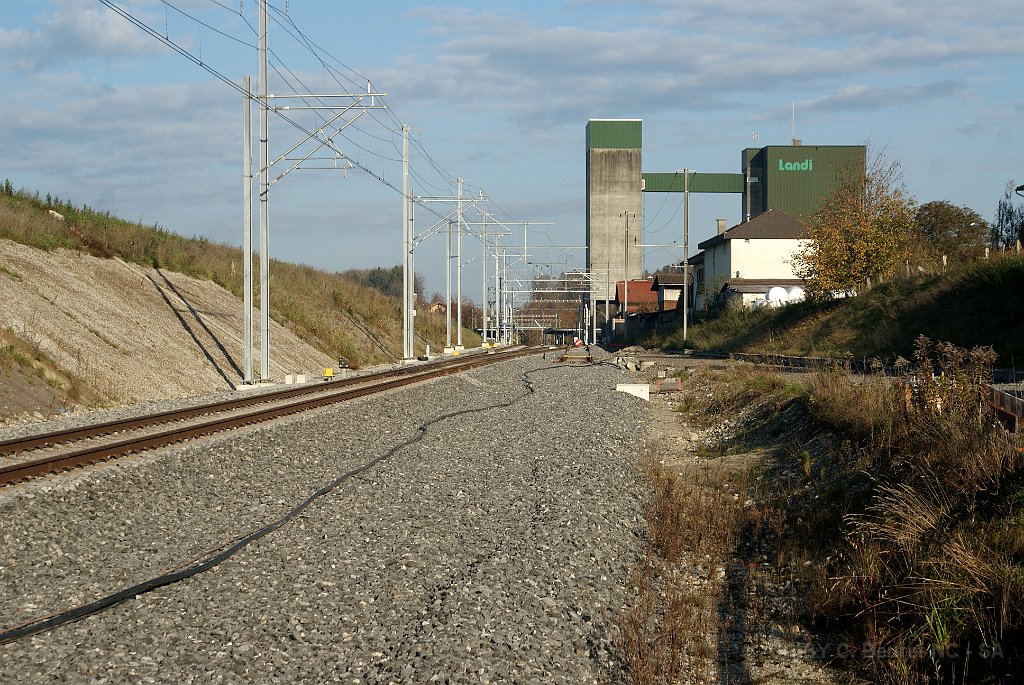

SONY DSC  Plusieurs mois ont passé, deuxième visite en octobre 2013.
27 Plusieurs mois ont passé, deuxième visite en octobre 2013.

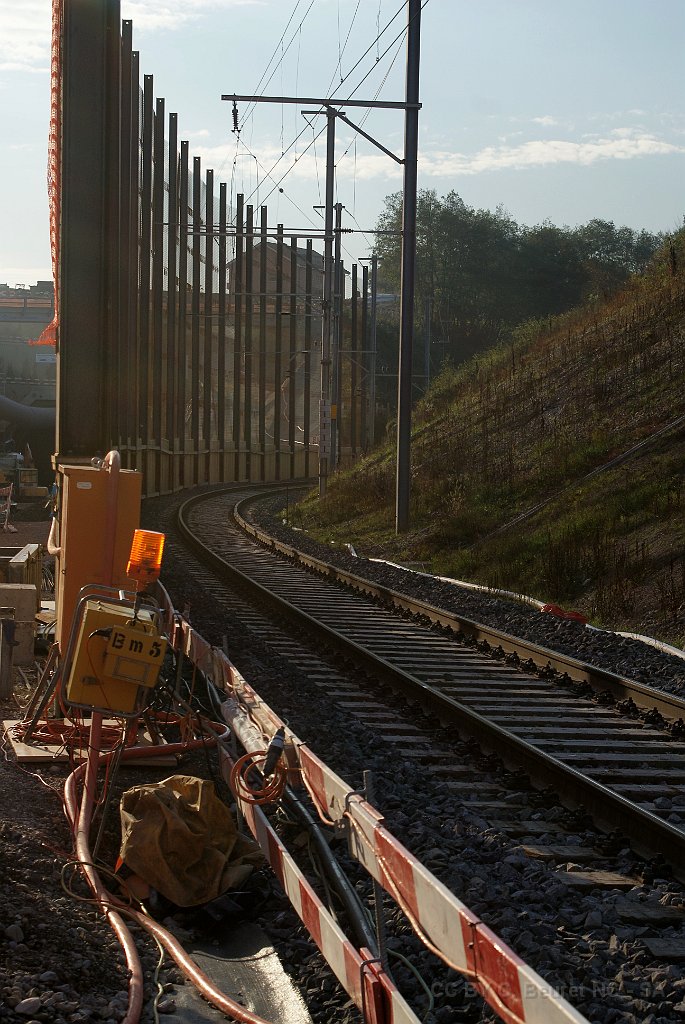

SONY DSC  L'ancienne voie en direction du tunnel actuel
28 L'ancienne voie en direction du tunnel actuel

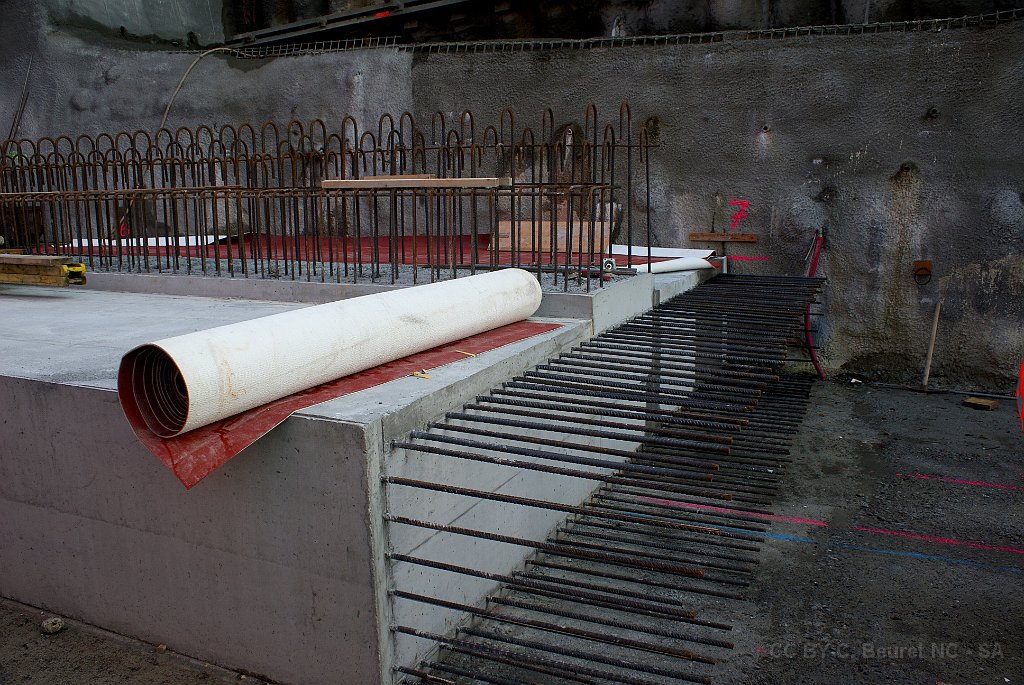

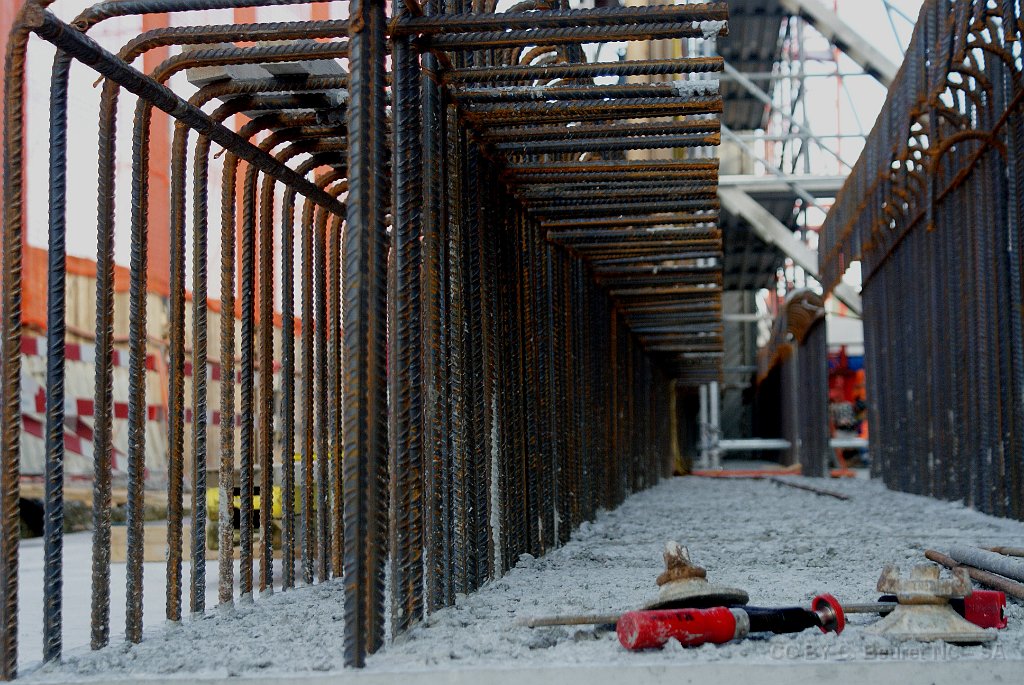

SONY DSC  Construction du radier de la voie
29 Construction du radier de la voie
SONY DSC  Art en fer
30 Art en fer

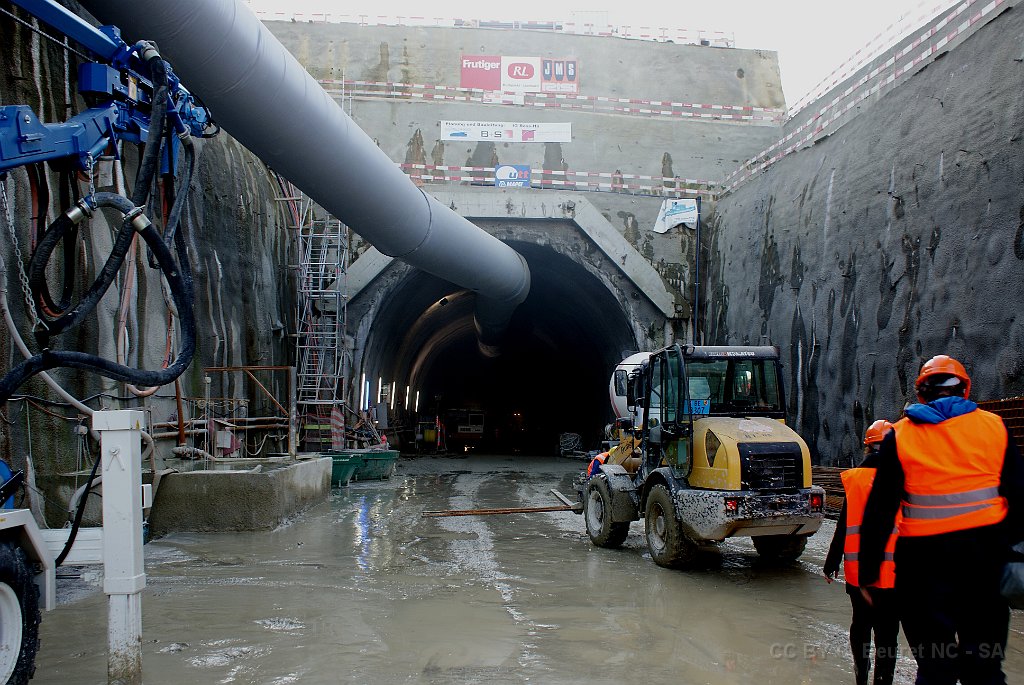

SONY DSC  Entrée dans le tunnel (portail est)
31 Entrée dans le tunnel (portail est)

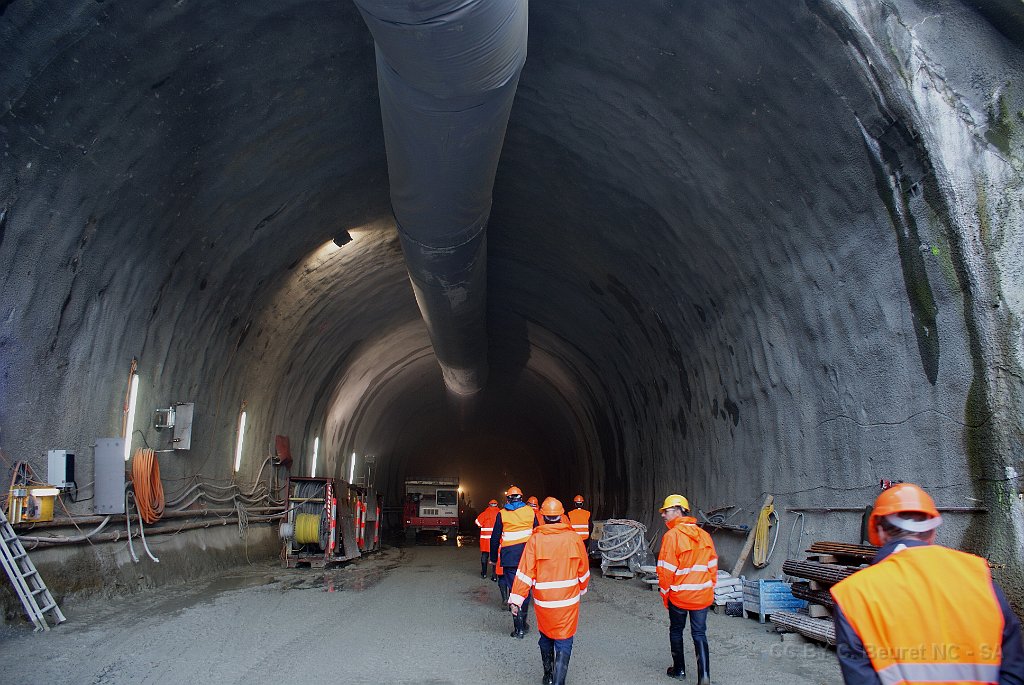

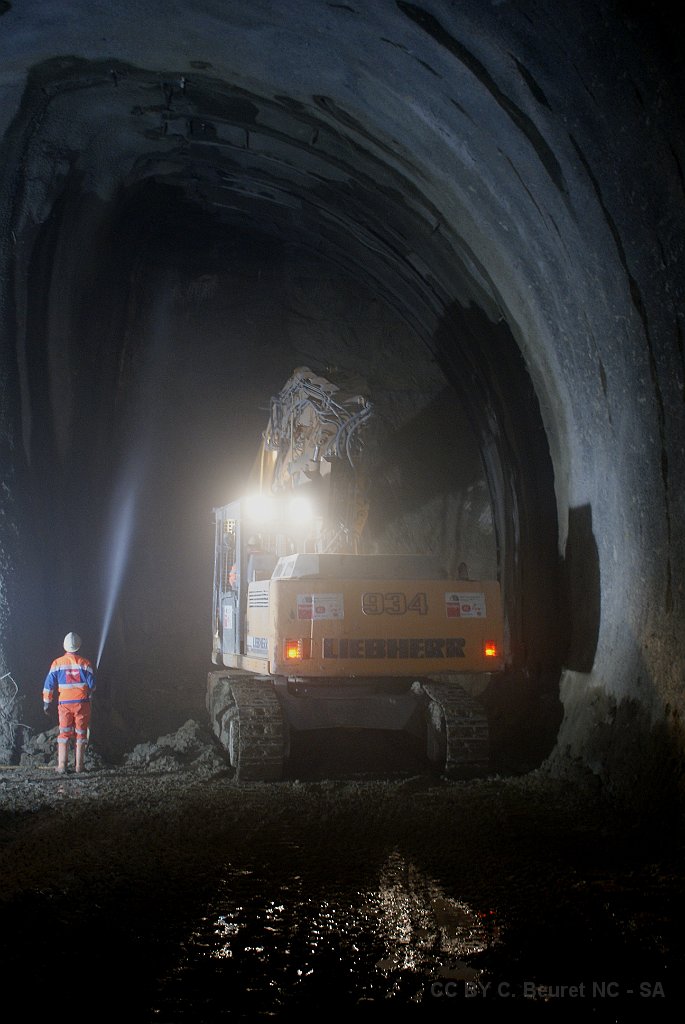

SONY DSC  Front d'attaque
32 Front d'attaque

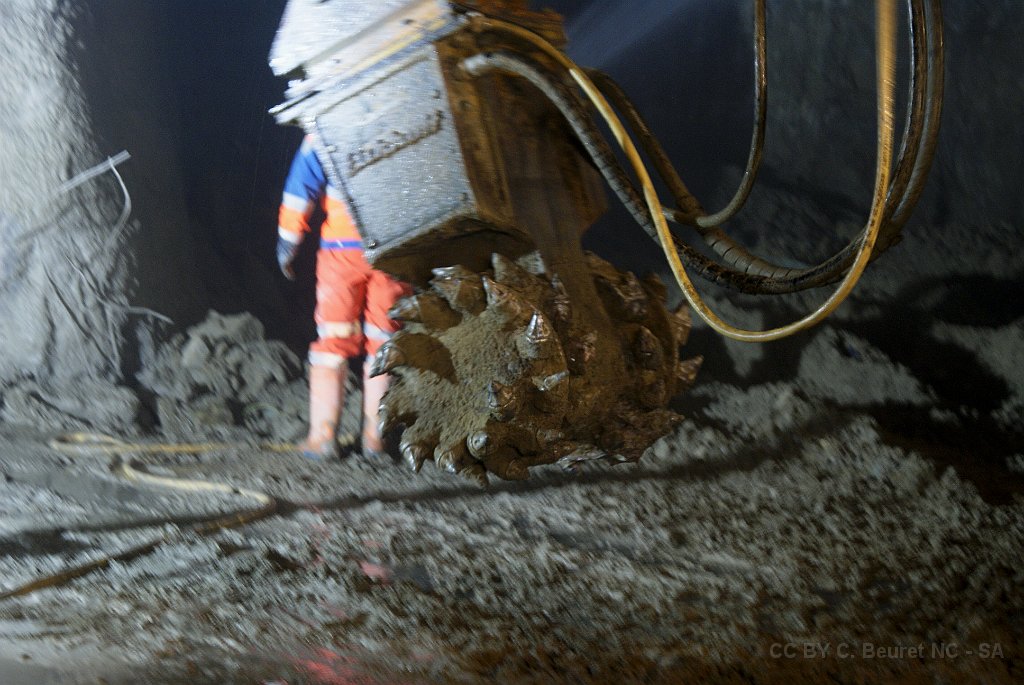

SONY DSC  Tête pour le creusage
33 Tête pour le creusage

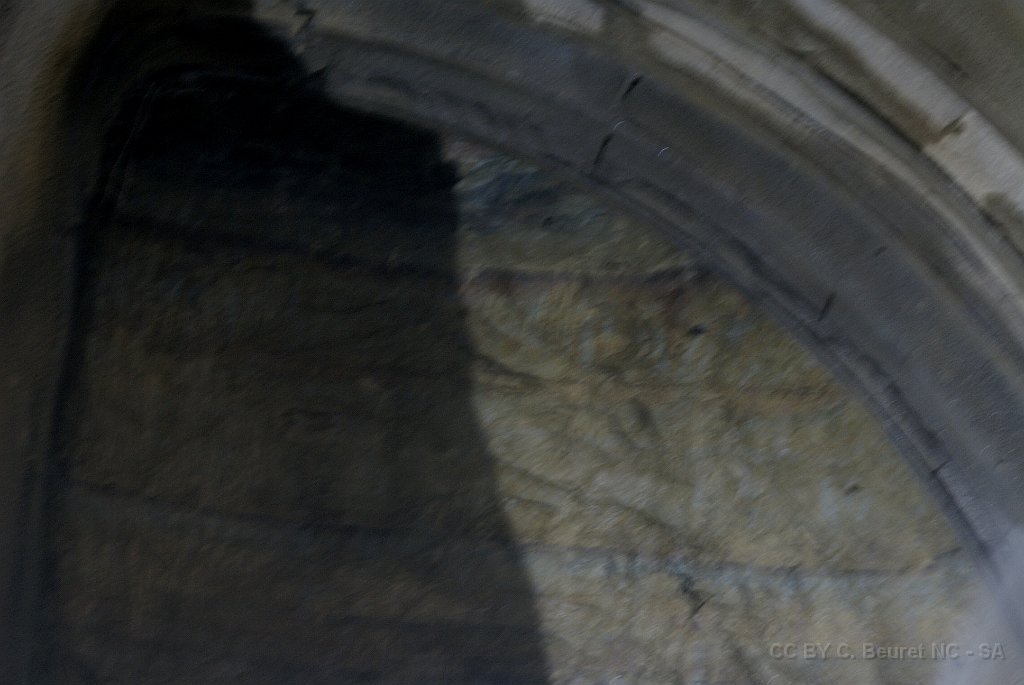

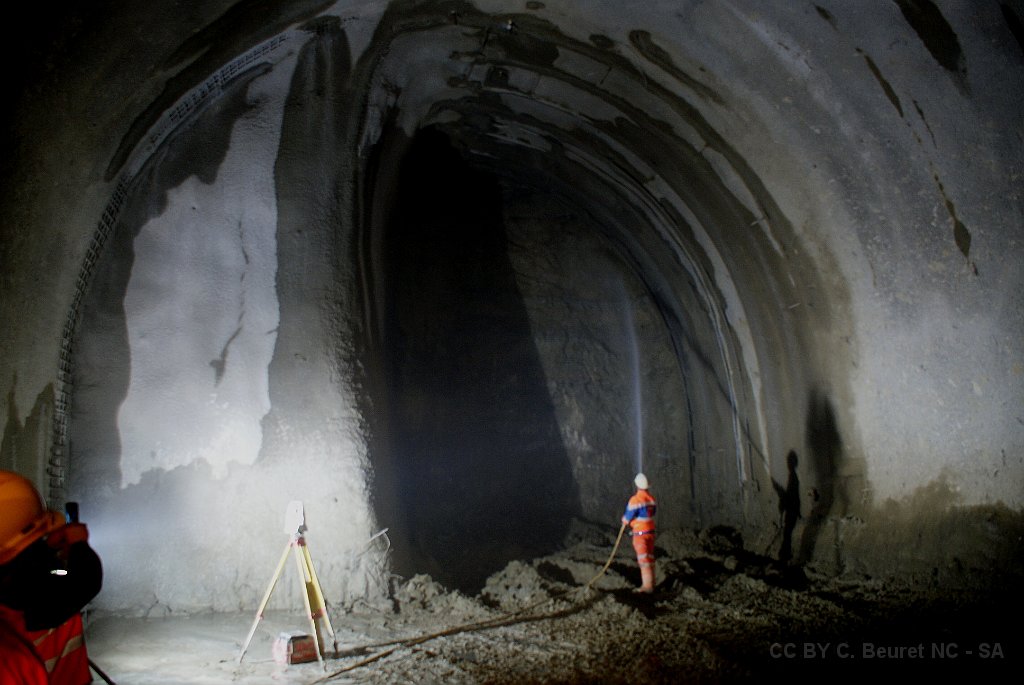

SONY DSC  Avance par demi-front en raison de la géologie difficile
34 Avance par demi-front en raison de la géologie difficile
SONY DSC  Comme le repos du guerrier
35 Comme le repos du guerrier

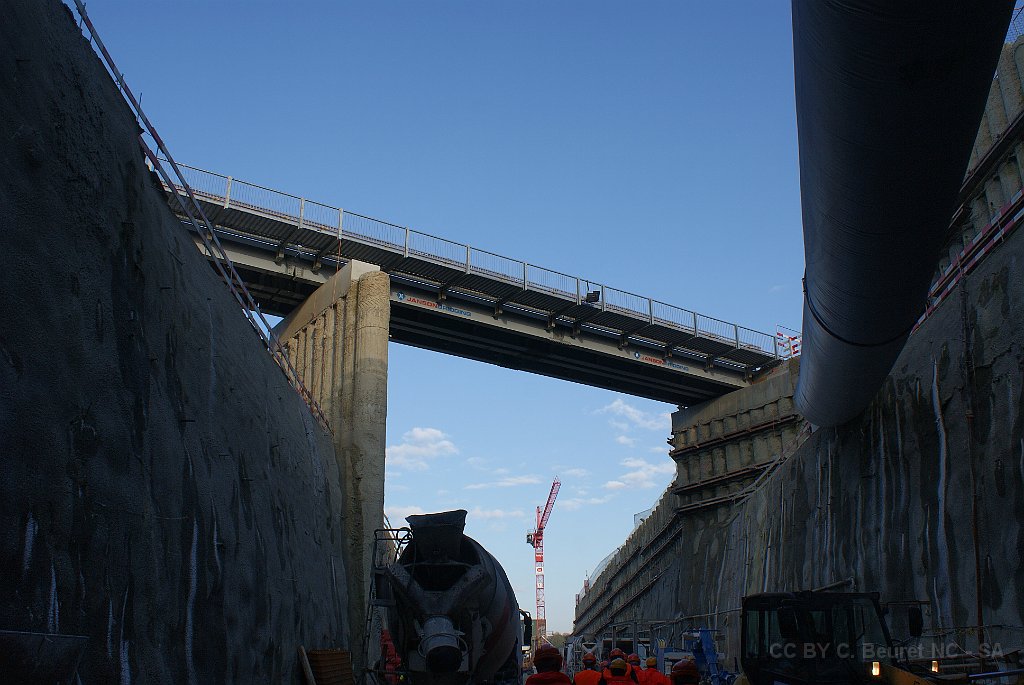

DSC13421  Pont provisoire au-dessus de la tranchée qui sera couverte
36 Pont provisoire au-dessus de la tranchée qui sera couverte

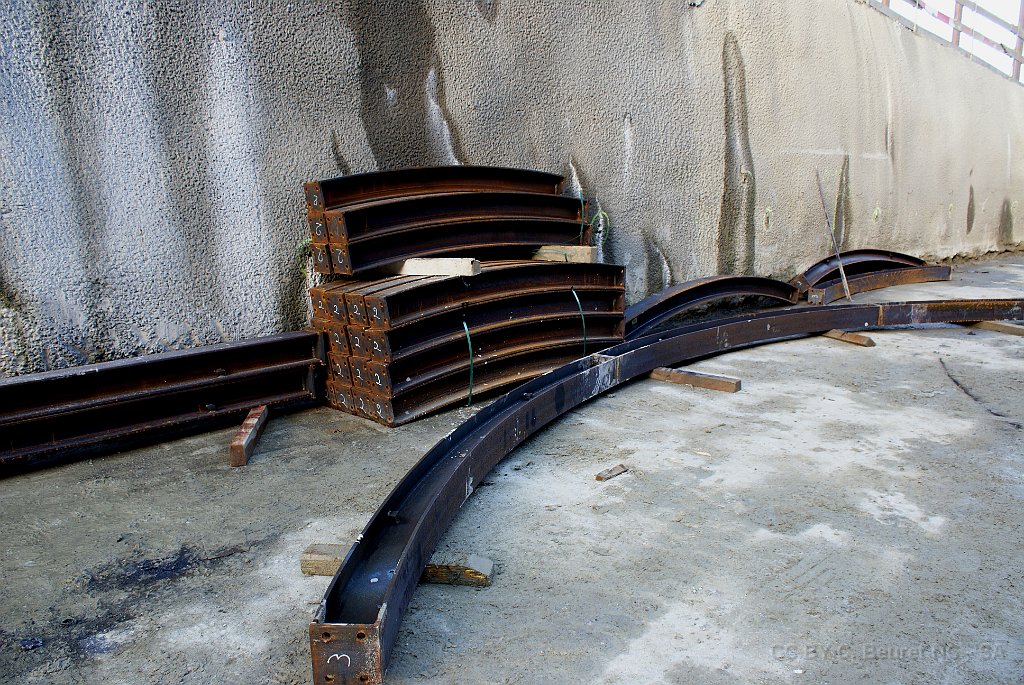

SONY DSC  Cintres pour le renforcement de la voûte
37 Cintres pour le renforcement de la voûte

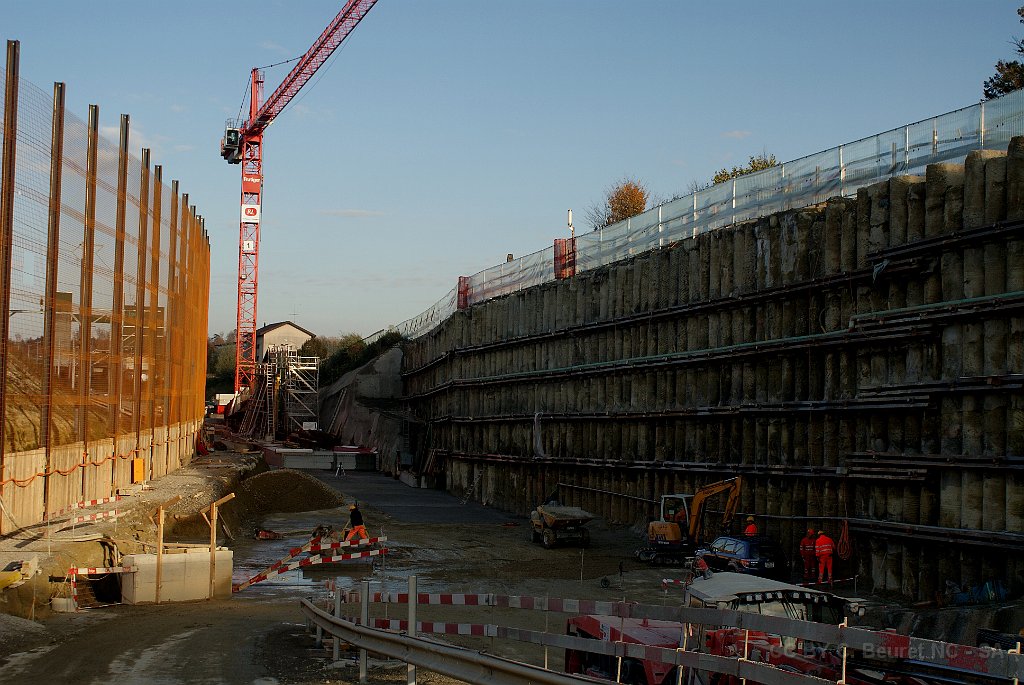

SONY DSC  Mur de la tranchée
38 Mur de la tranchée

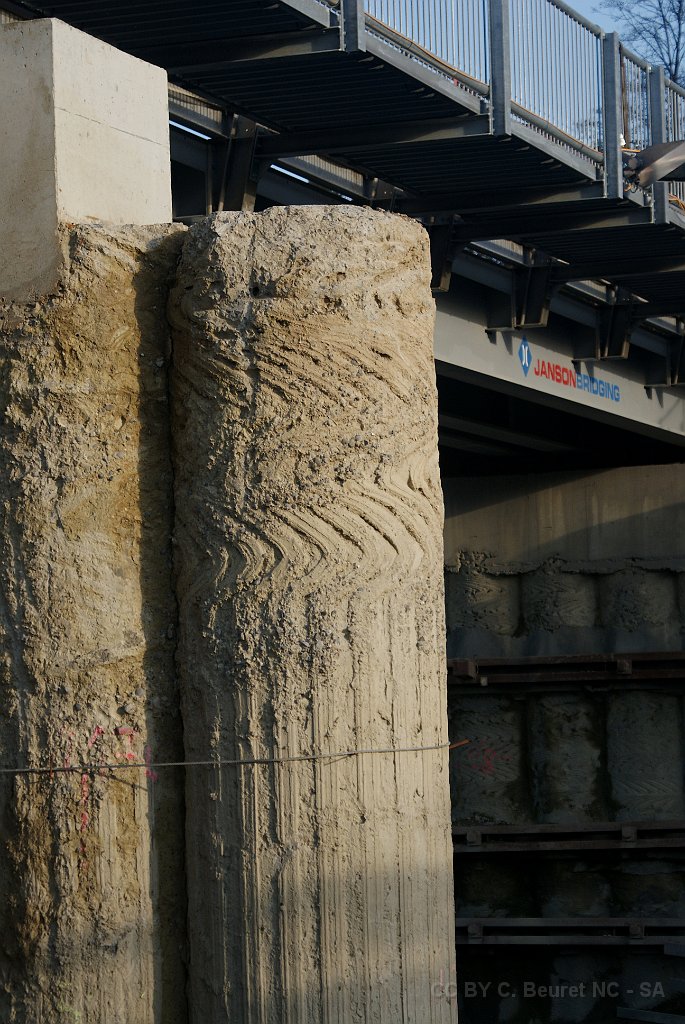

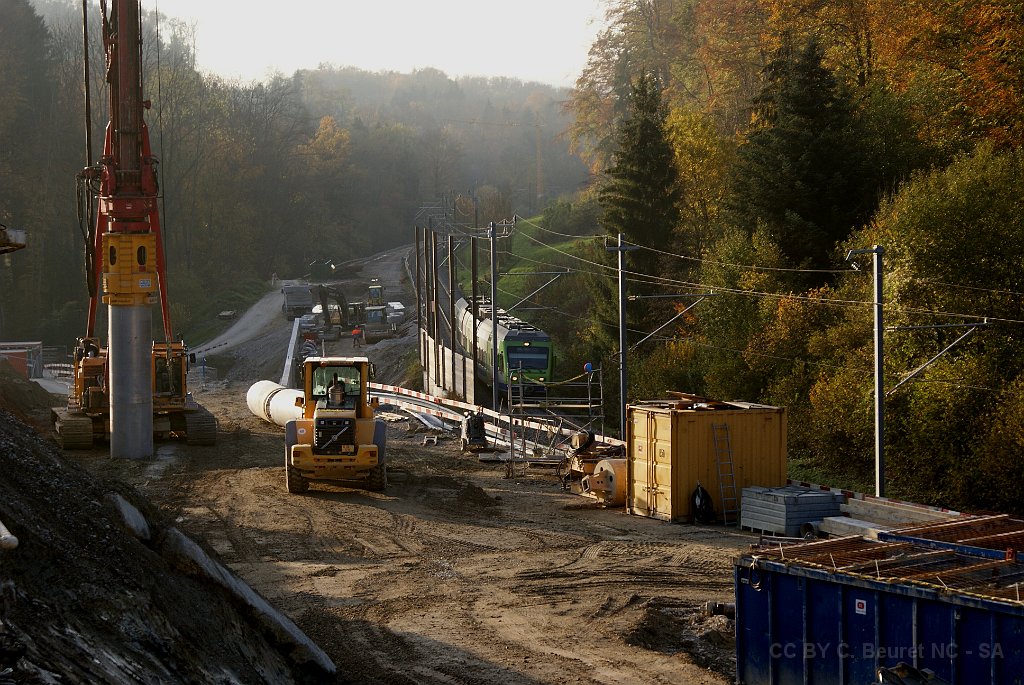

SONY DSC  Piliers du pont provisoire de la route
39 Piliers du pont provisoire de la route

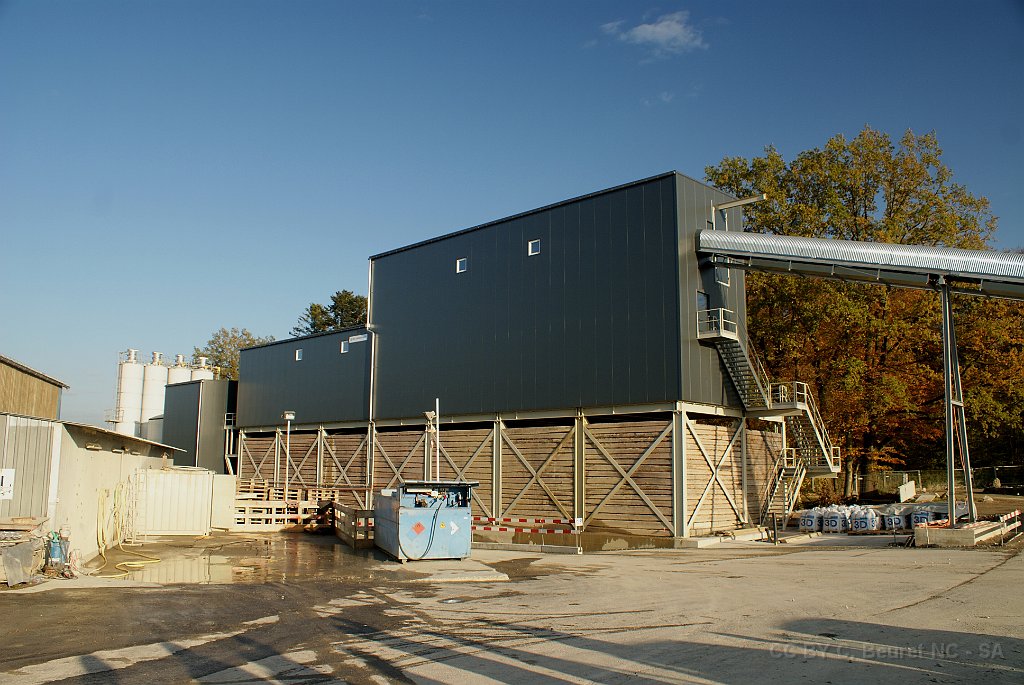

SONY DSC  Fabrique de ciment avec les matériaux exploités à proximité
40 Fabrique de ciment avec les matériaux exploités à proximité

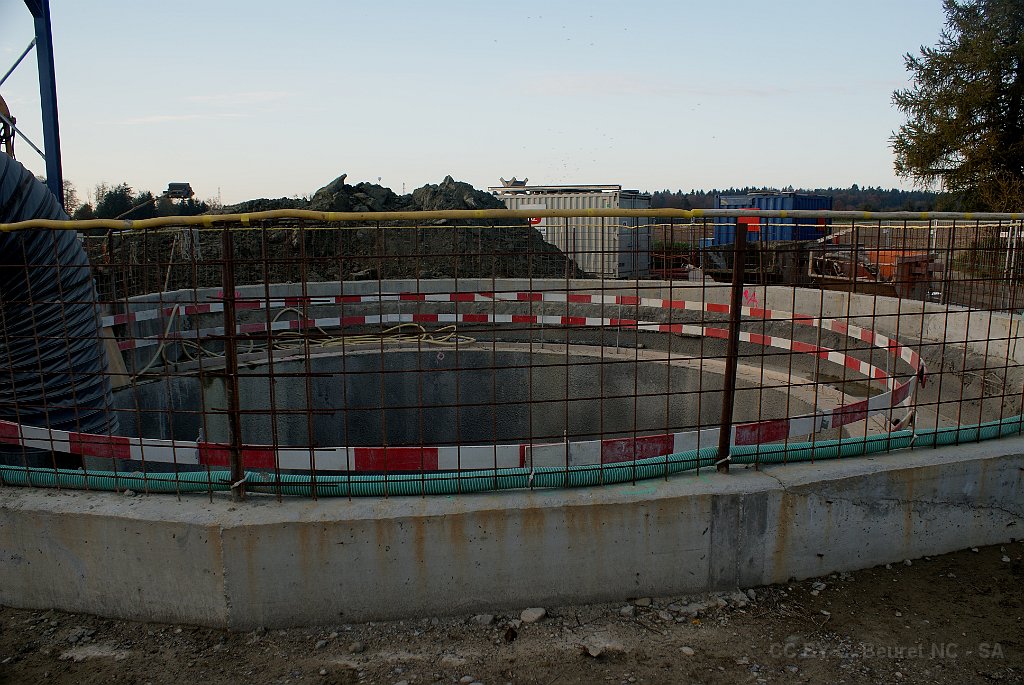

SONY DSC  Puit de secours à mi-chemin
41 Puit de secours à mi-chemin

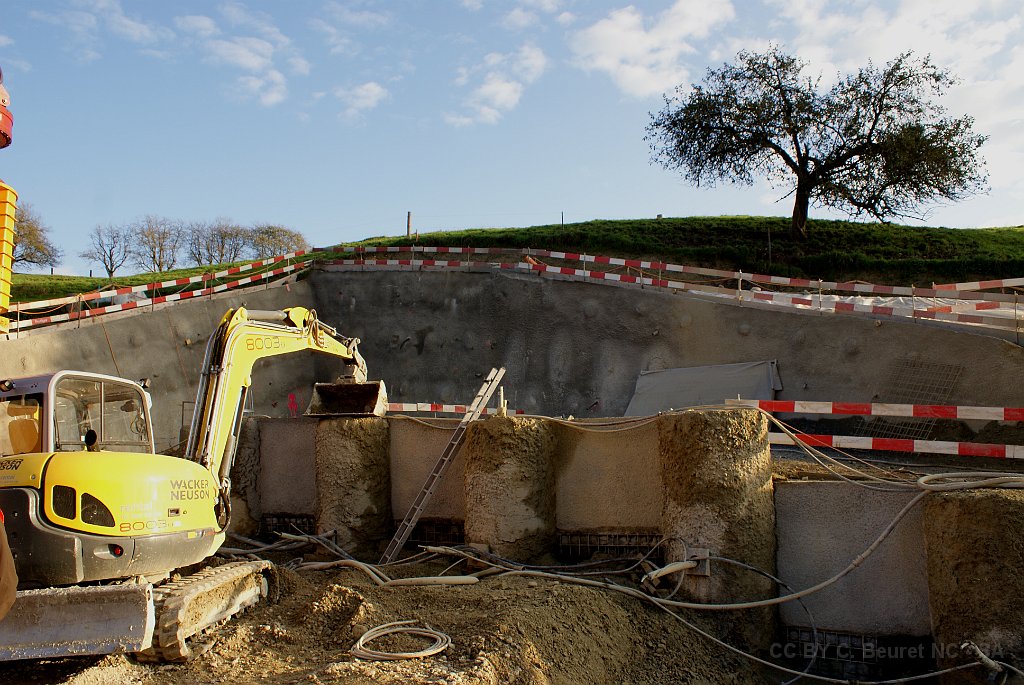

SONY DSC  Début d'excavation au niveau du portail ouest
42 Début d'excavation au niveau du portail ouest

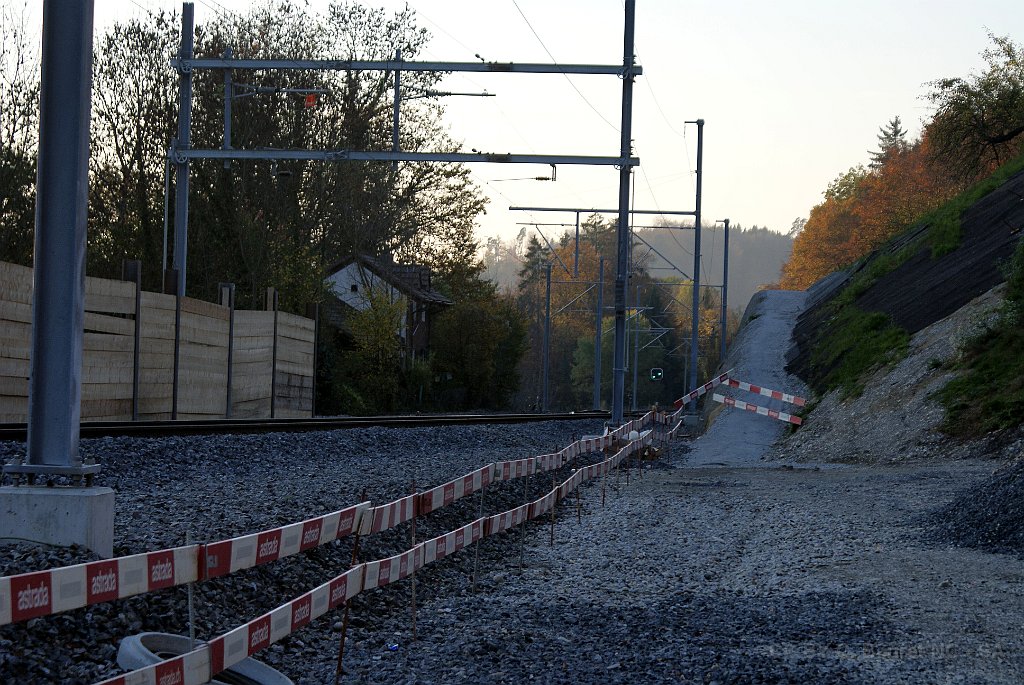

SONY DSC  Dans l'axe de la future double voie
43 Dans l'axe de la future double voie
SONY DSC  Peu avant la fin de la double-voie
44 Peu avant la fin de la double-voie

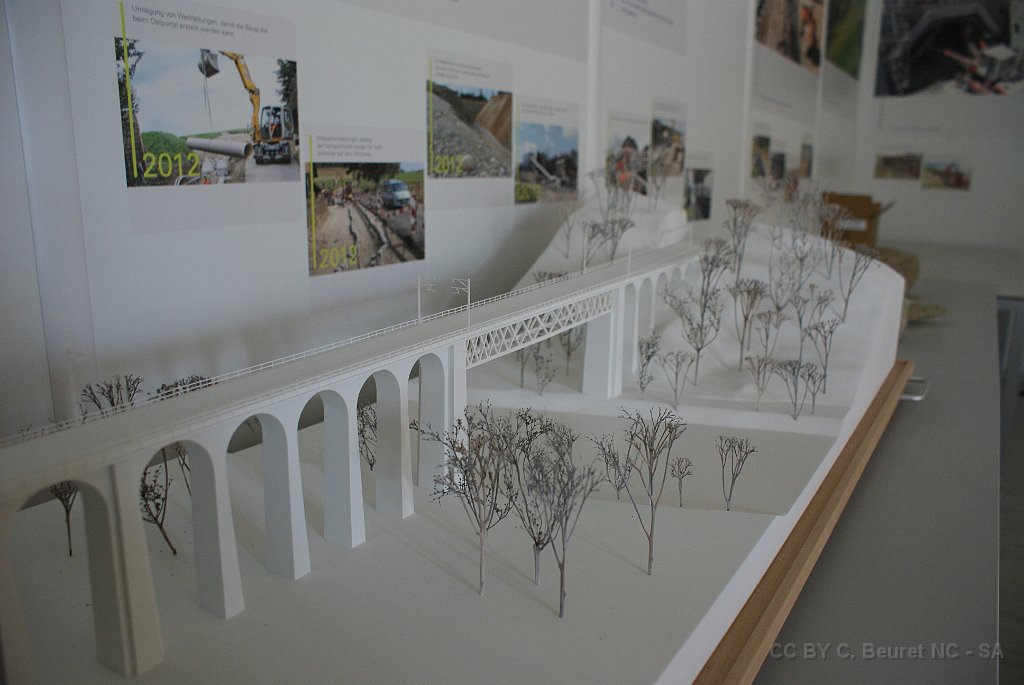

DSC14911  Dans le centre d'information, une maquette au 1:200 du prolongement futur de la double voie sur le viaduc de Gümmenen
45 Dans le centre d'information, une maquette au 1:200 du prolongement futur de la double voie sur le viaduc de Gümmenen

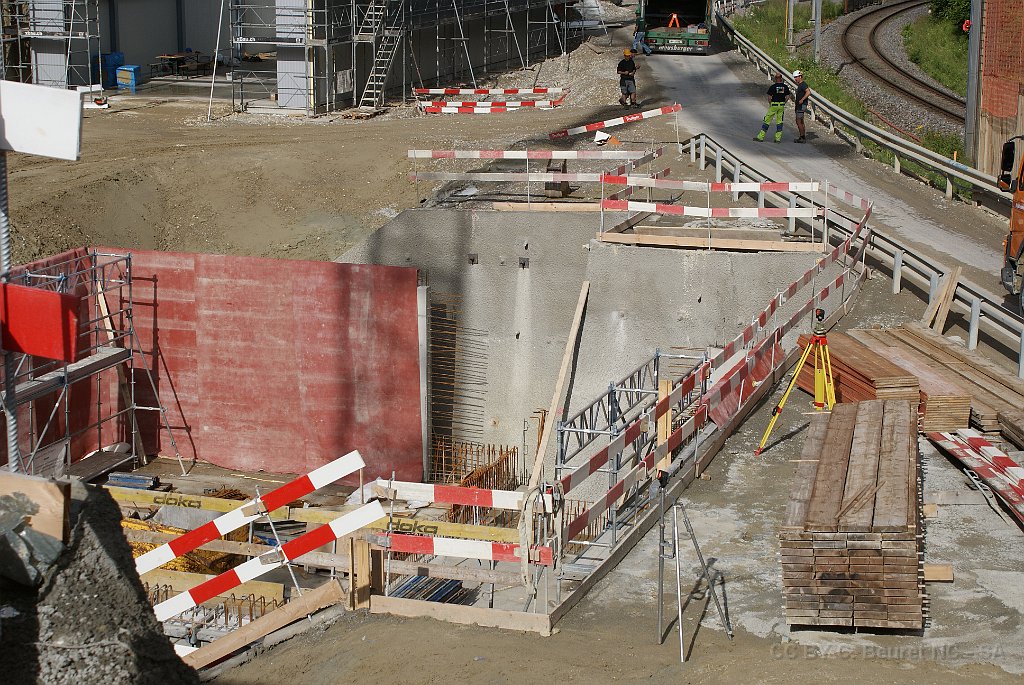

DSC14919  A côté du futur portail ouest, création d'un bassin de rétention
46 A côté du futur portail ouest, création d'un bassin de rétention

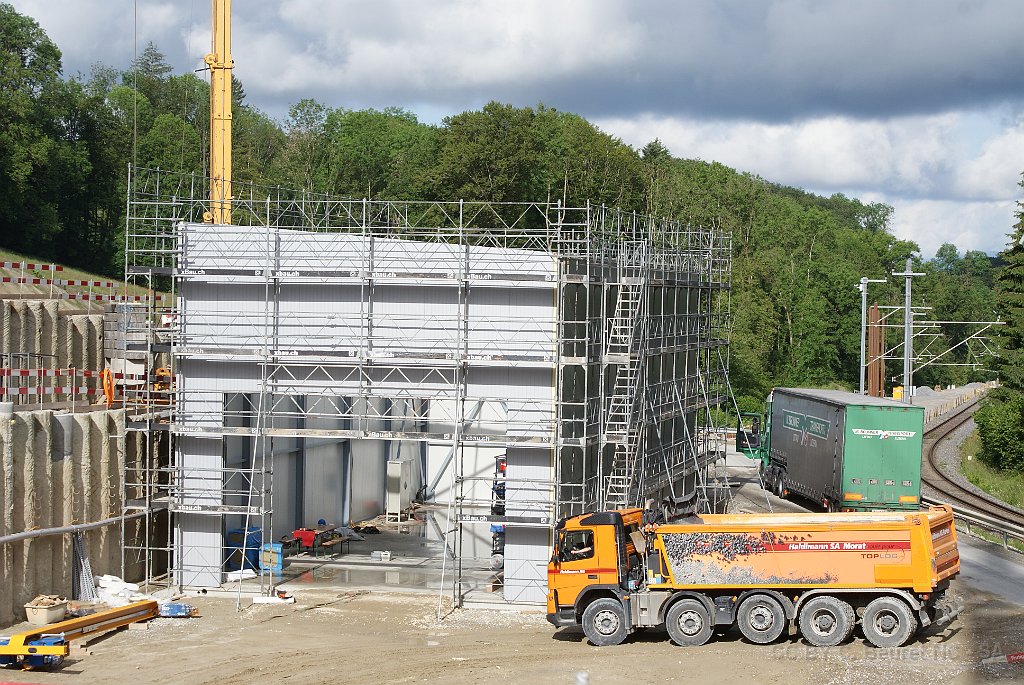

DSC14920  Atelier en vue des travaux pour le deuxième front d'attaque (ouest)
47 Atelier en vue des travaux pour le deuxième front d'attaque (ouest)

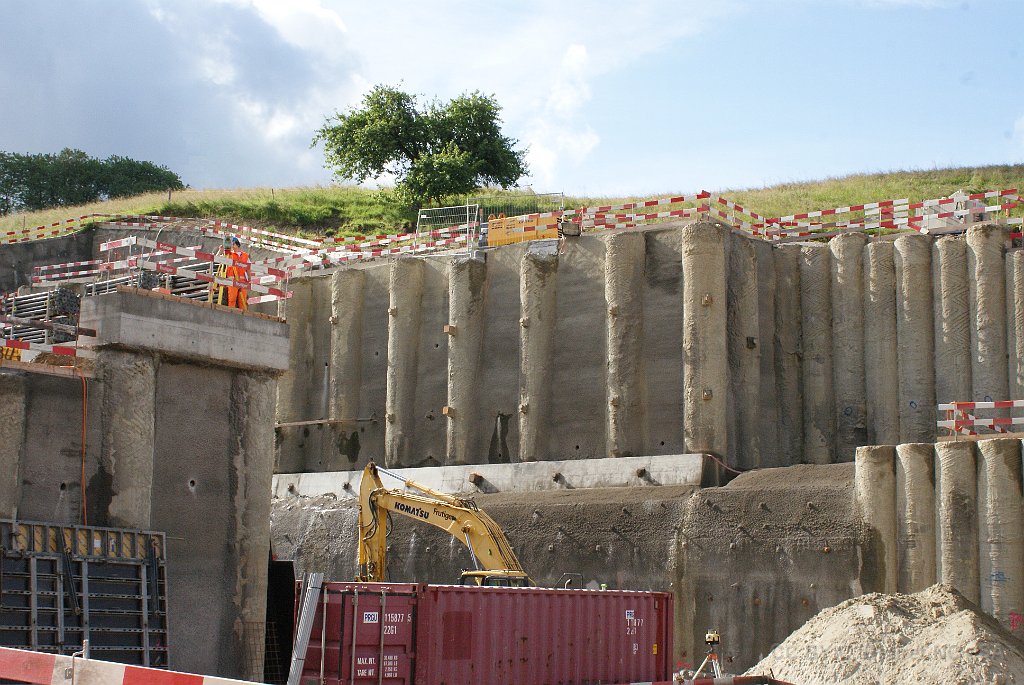

DSC14923  Parois en pieux pour sécuriser la zone du portail ouest
48 Parois en pieux pour sécuriser la zone du portail ouest

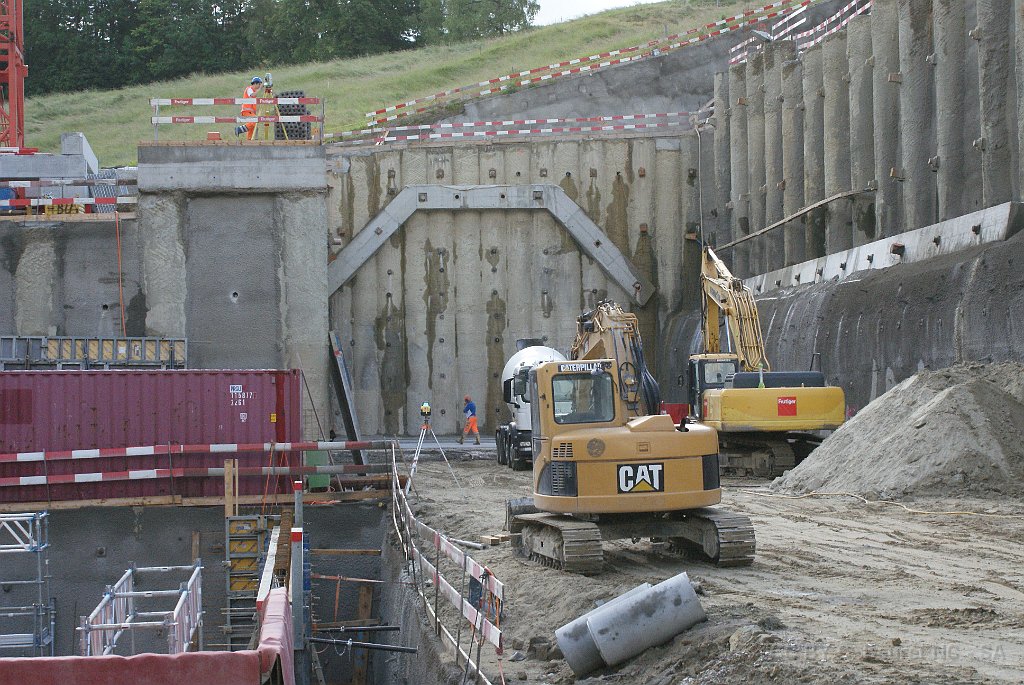

DSC14925  Front d'attaque ouest
49 Front d'attaque ouest

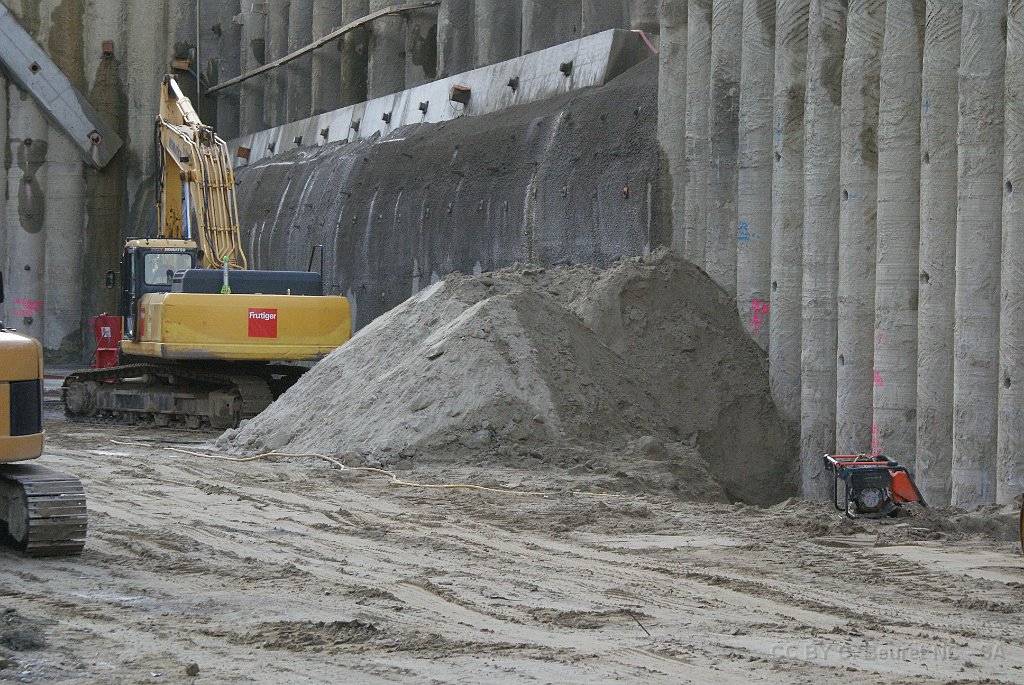

DSC14927  ce tas de sable est ce en quoi se transforme la roche (molasse) sortie du tunnel
50 ce tas de sable est ce en quoi se transforme la roche (molasse) sortie du tunnel

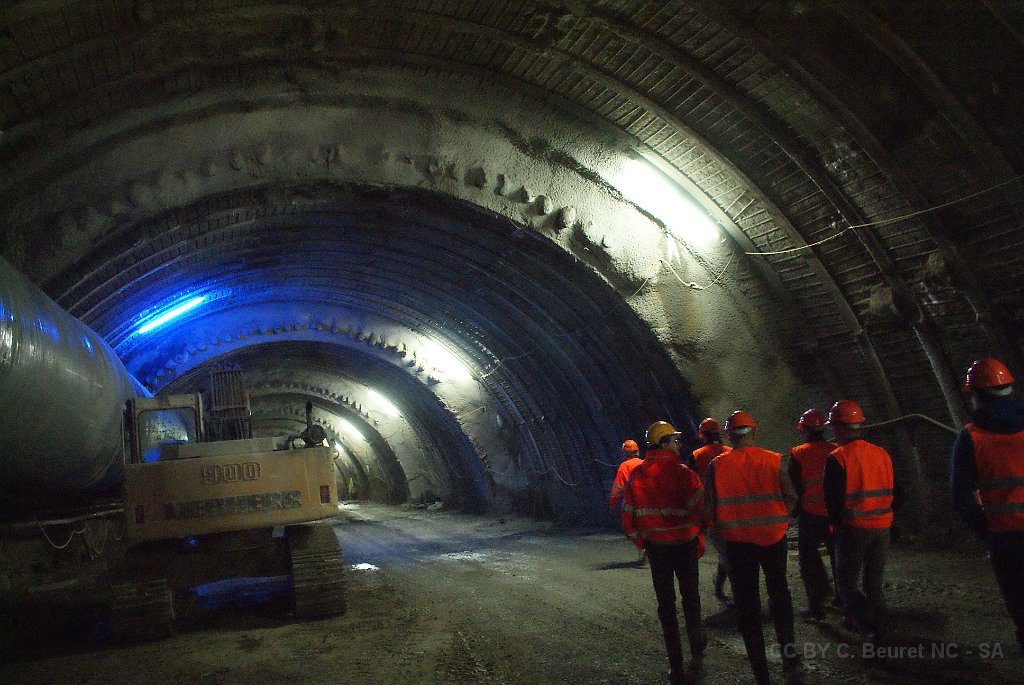

DSC14935  Dans le tunnel. On voit bien au niveau du profil, que nous sommes en forage par calotte et non en attaque sur profil complet
51 Dans le tunnel. On voit bien au niveau du profil, que nous sommes en forage par calotte et non en attaque sur profil complet

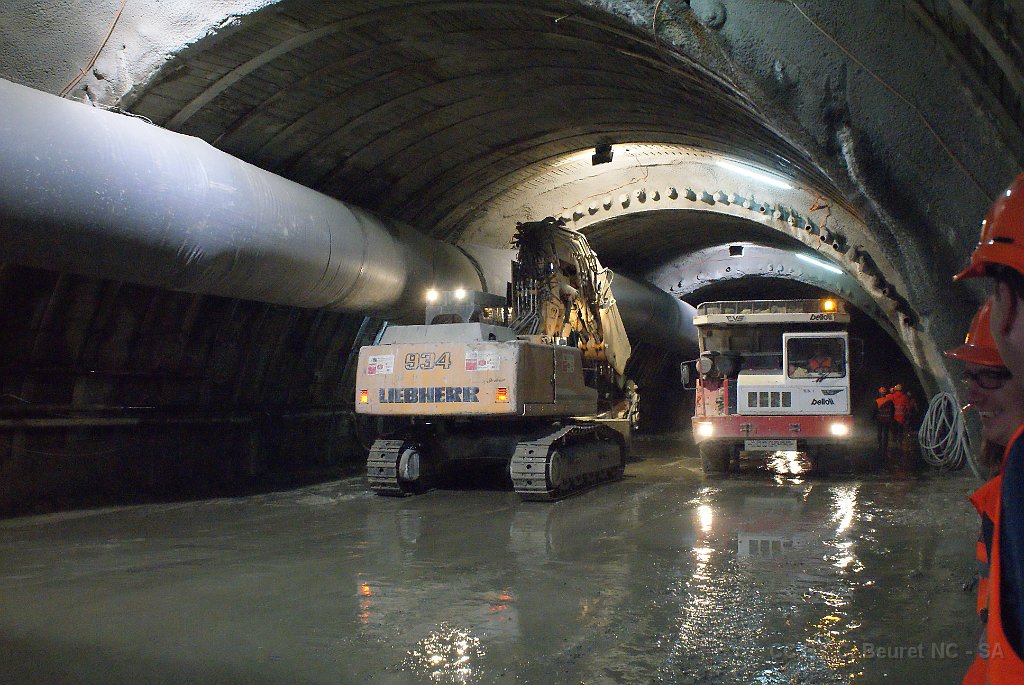

DSC14938  Un tombereau pour l'évacuation des matériaux d'extraction revient du front d'attaque. On voit bien au-dessus, les tubes de la voûte parapluie
52 Un tombereau pour l'évacuation des matériaux d'extraction revient du front d'attaque. On voit bien au-dessus, les tubes de la voûte parapluie

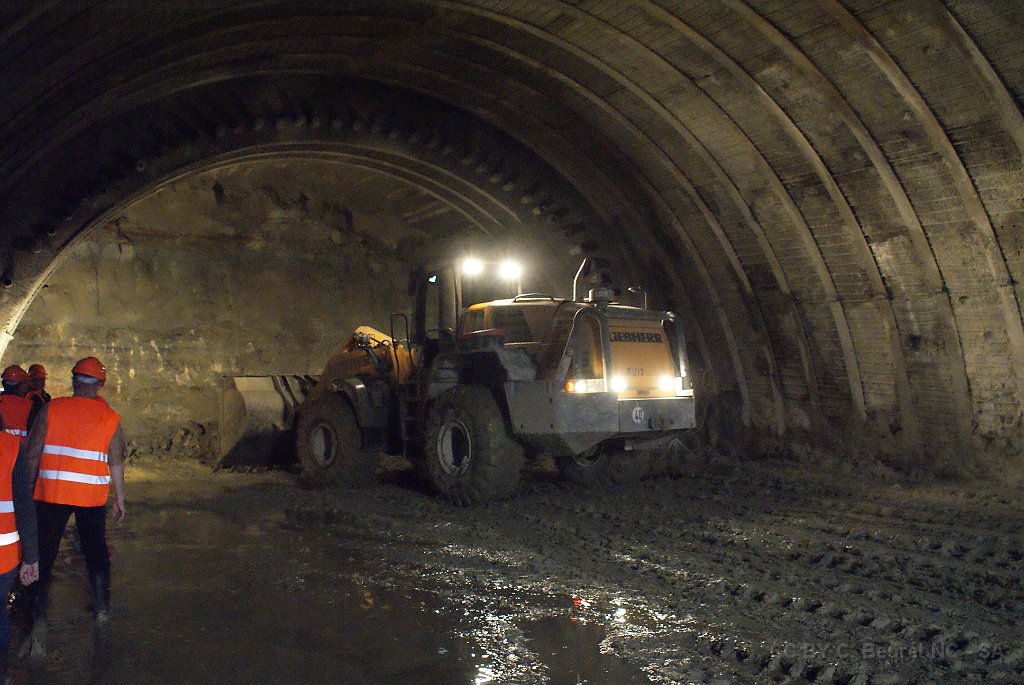

DSC14939  Au front d'attaque.
53 Au front d'attaque.

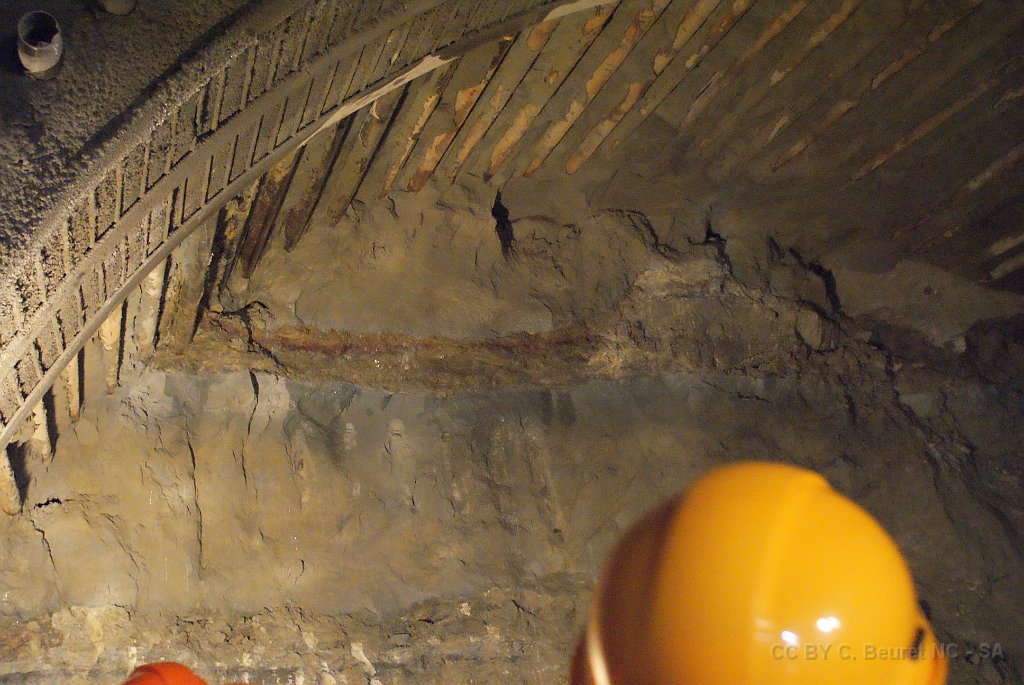

DSC14940  Couche de marne dans la molasse
54 Couche de marne dans la molasse

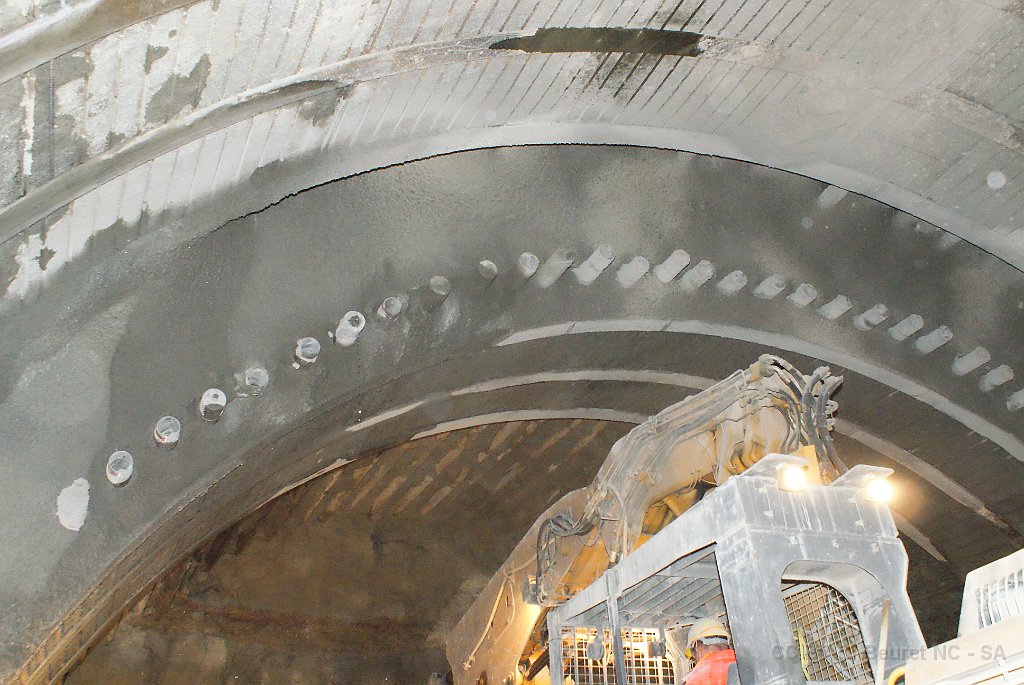

DSC14942  Tubes de la voûte parapluie
55 Tubes de la voûte parapluie

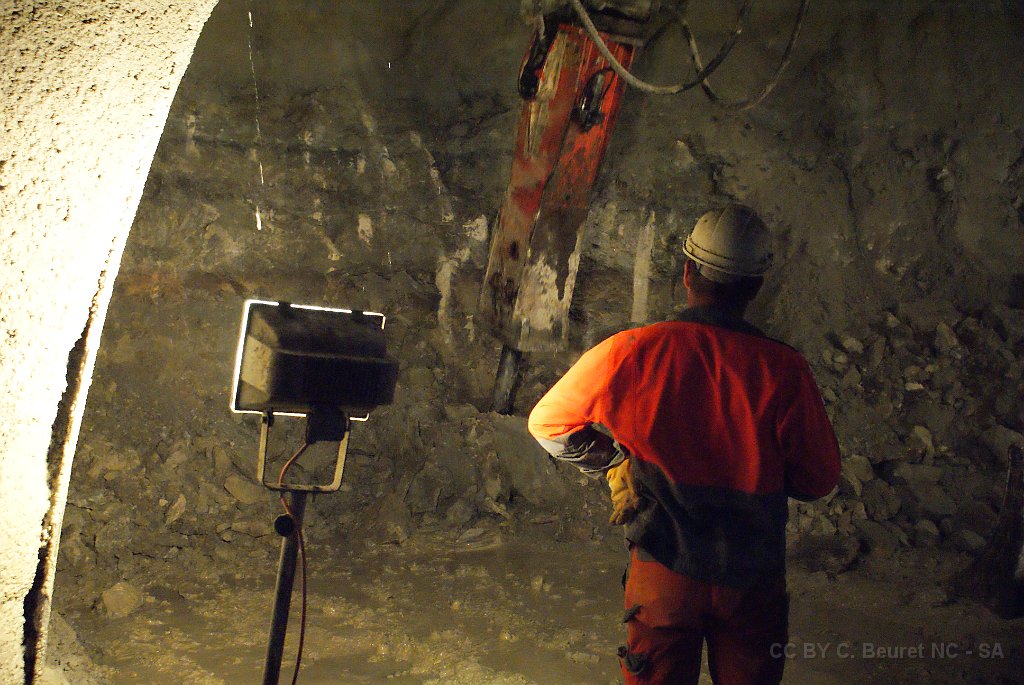

DSC14943  Concassage des blocs après l'avance par explosif
56 Concassage des blocs après l'avance par explosif

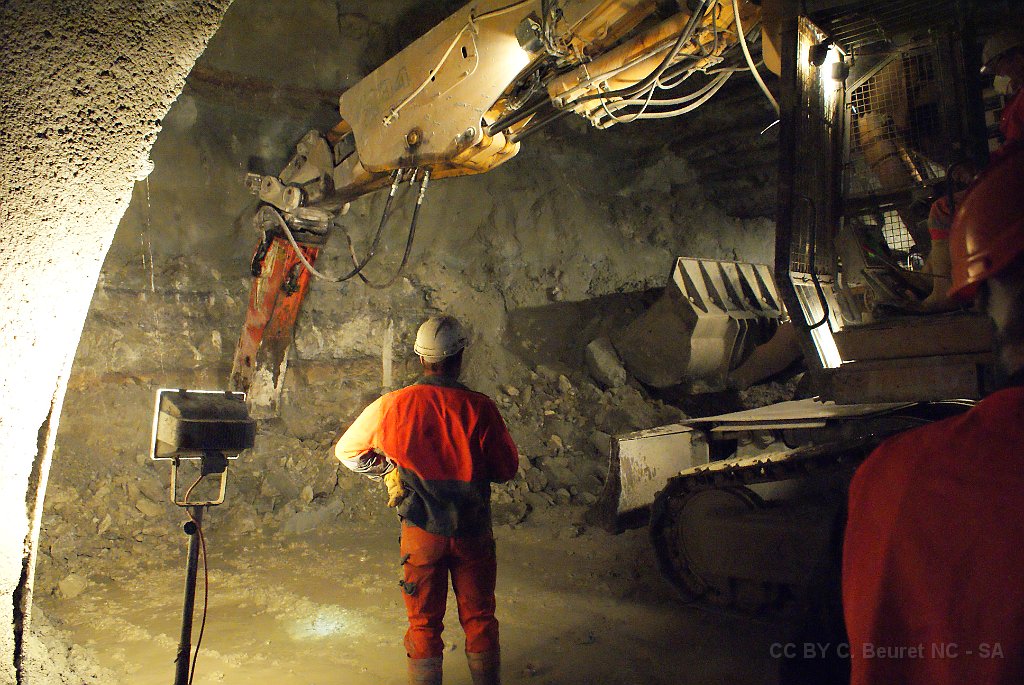

DSC14944  Au front d'attaque après explosion mais avant cosolidation du front à l'aide de béton
57 Au front d'attaque après explosion mais avant cosolidation du front à l'aide de béton

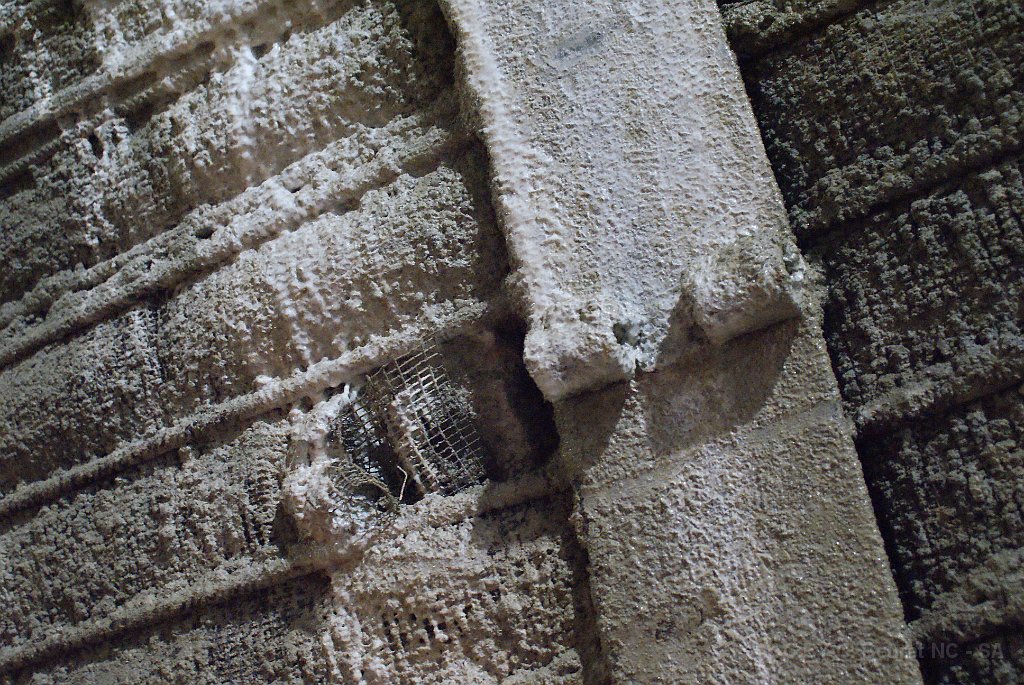

DSC14945  Consolidation de la voûte avec ceintres et béton projeté.
58 Consolidation de la voûte avec ceintres et béton projeté.

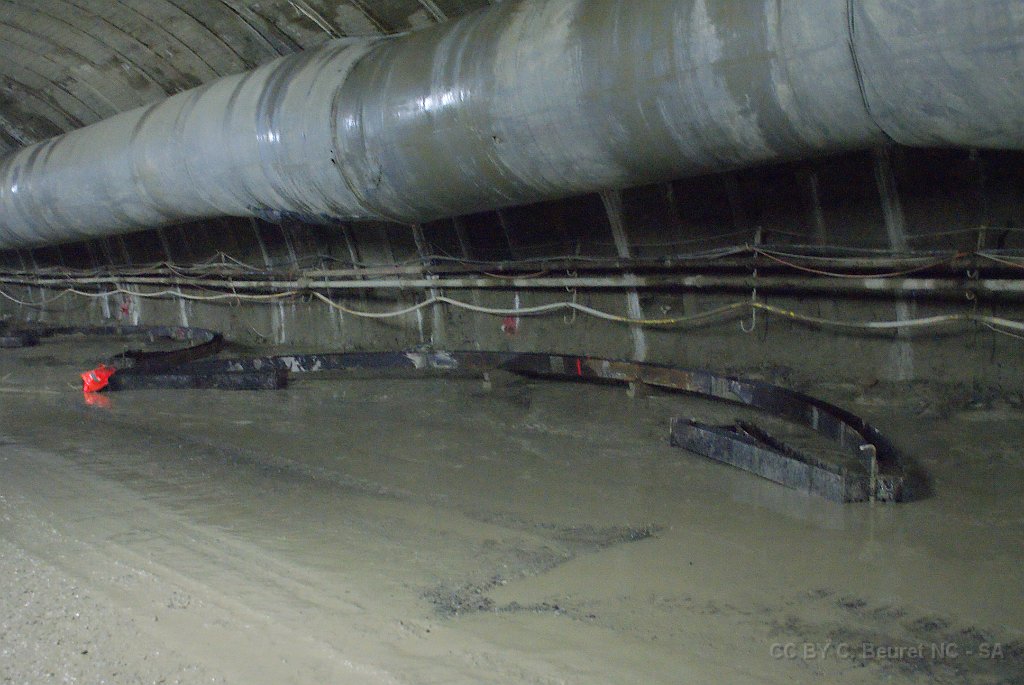

DSC14947  Un ceintre
59 Un ceintre

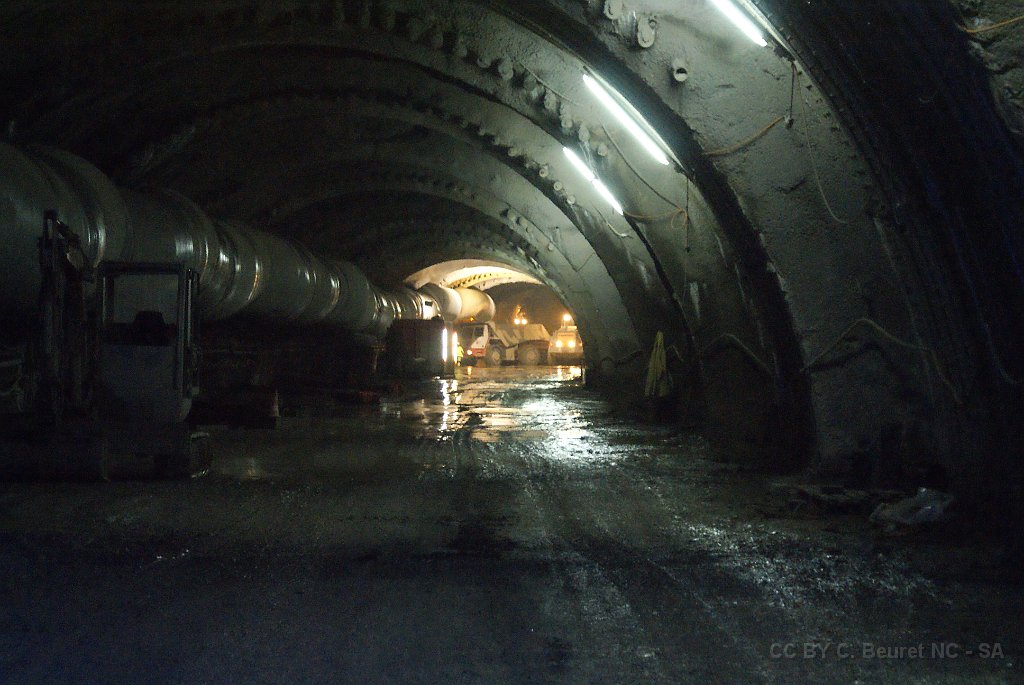

DSC14948  Vue en direction du front d'attaque
60 Vue en direction du front d'attaque

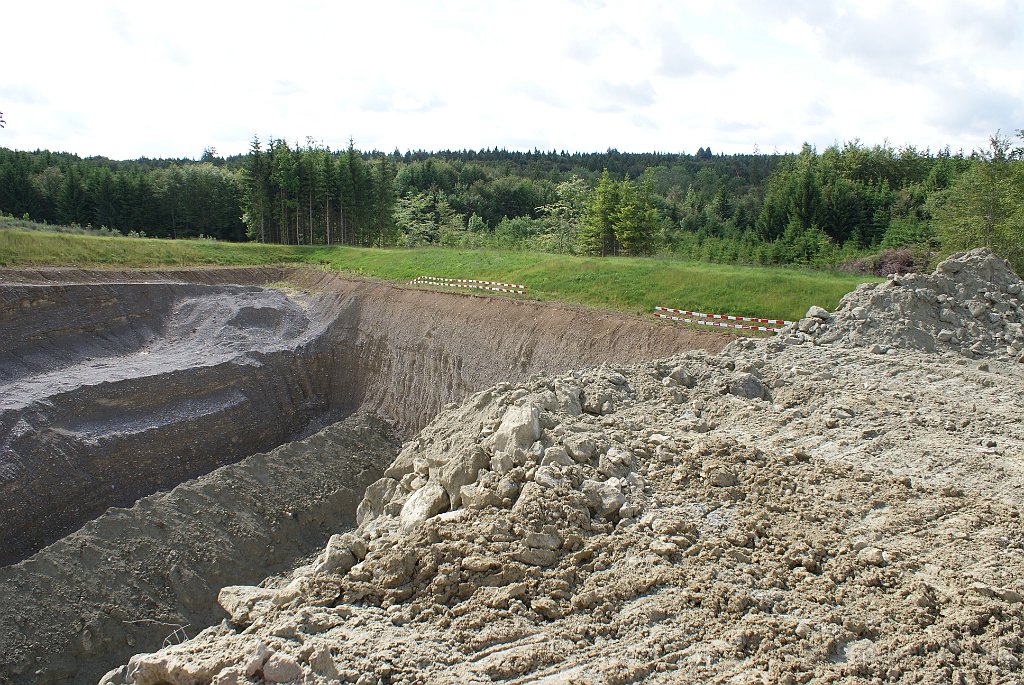

DSC14949  Carrière dans le Mädersfrost qui permet de gagner les matériaux nécessaire à la fabrication du béton et qui sera rebouchée par les matériaux d'extraction
61 Carrière dans le Mädersfrost qui permet de gagner les matériaux nécessaire à la fabrication du béton et qui sera rebouchée par les matériaux d'extraction

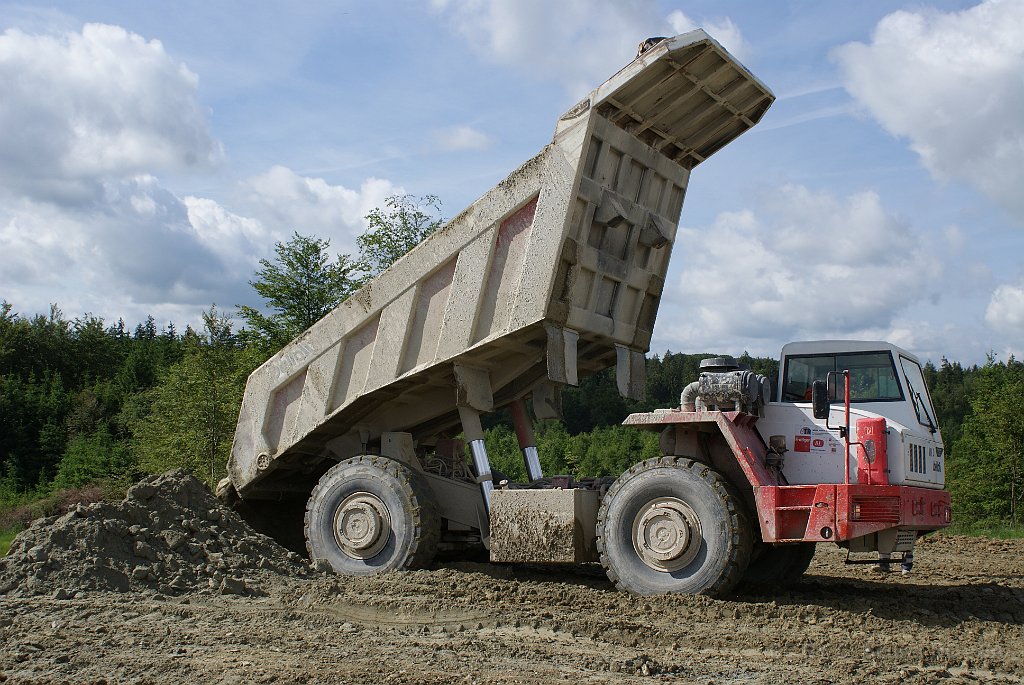

DSC14952  Un tombereau amène sa cargaison à la gravière.
62 Un tombereau amène sa cargaison à la gravière.

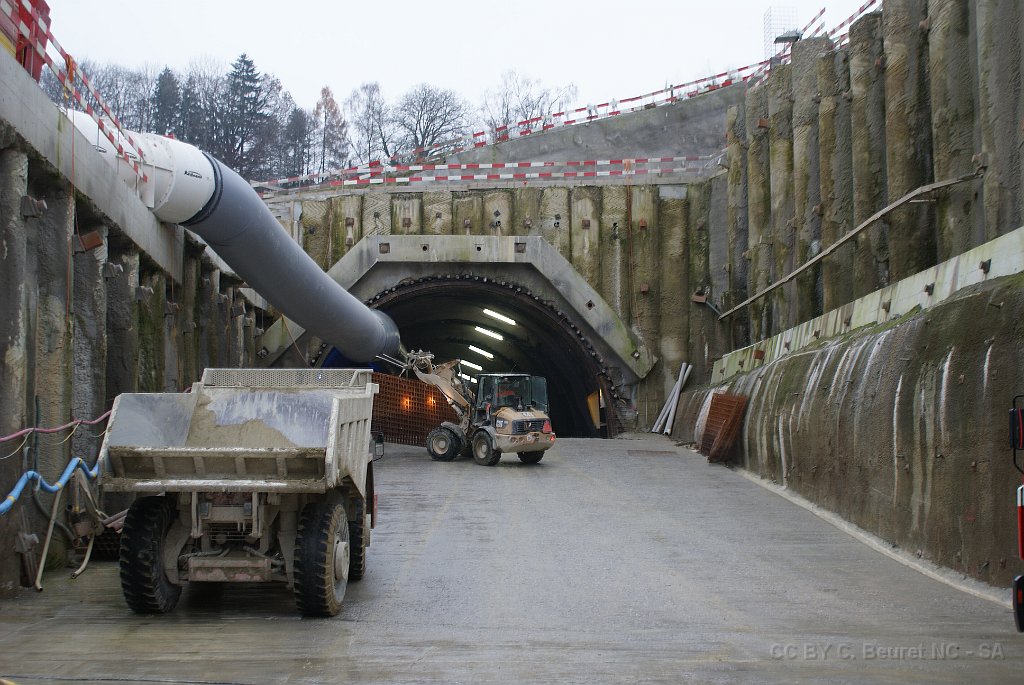

DSC16291  4ème visite sur le chantier, cette fois, sur le front ouest.
63 4ème visite sur le chantier, cette fois, sur le front ouest.

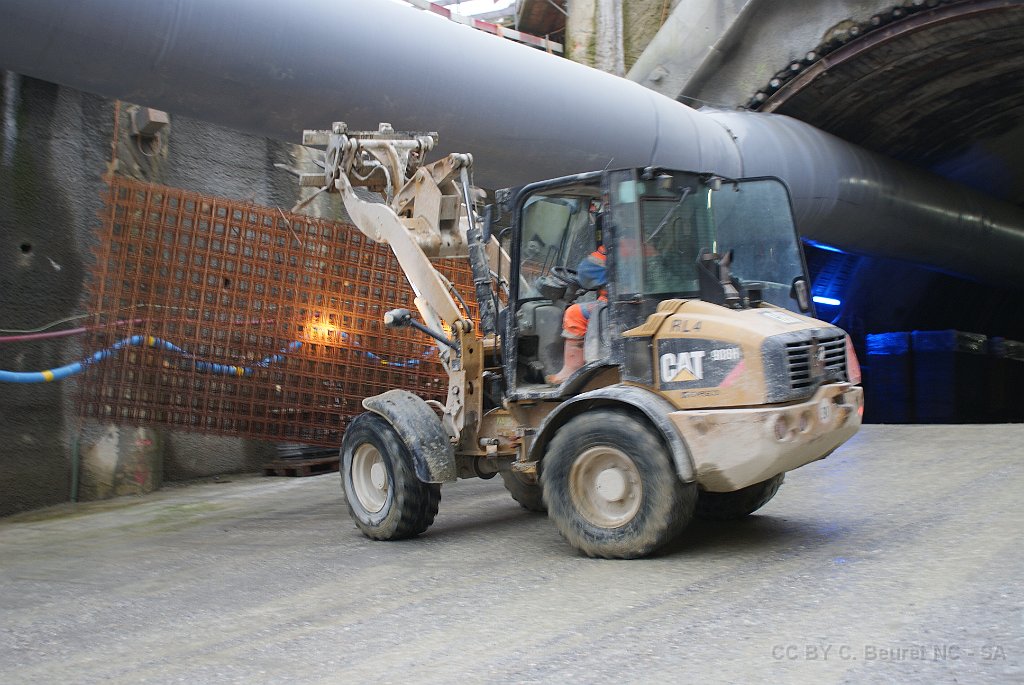

DSC16292  Armature pour le renforcement de la calotte.
64 Armature pour le renforcement de la calotte.
DSC16293  Sainte Barbe à l'entrée protège les mineurs.
65 Sainte Barbe à l'entrée protège les mineurs.

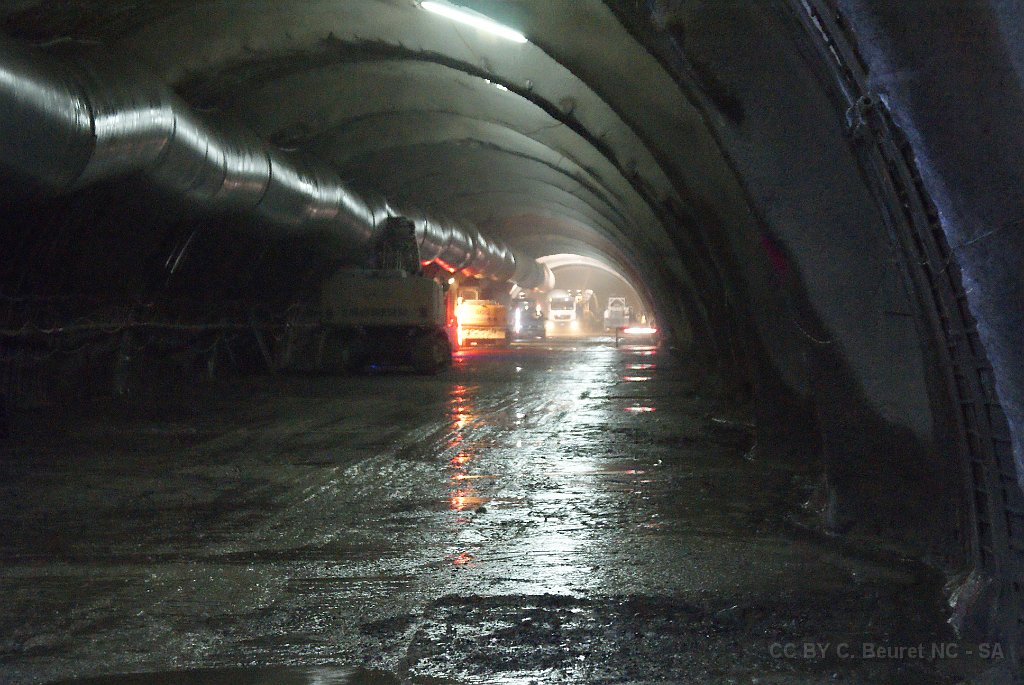

DSC16294  En direction du front d'attaque
66 En direction du front d'attaque

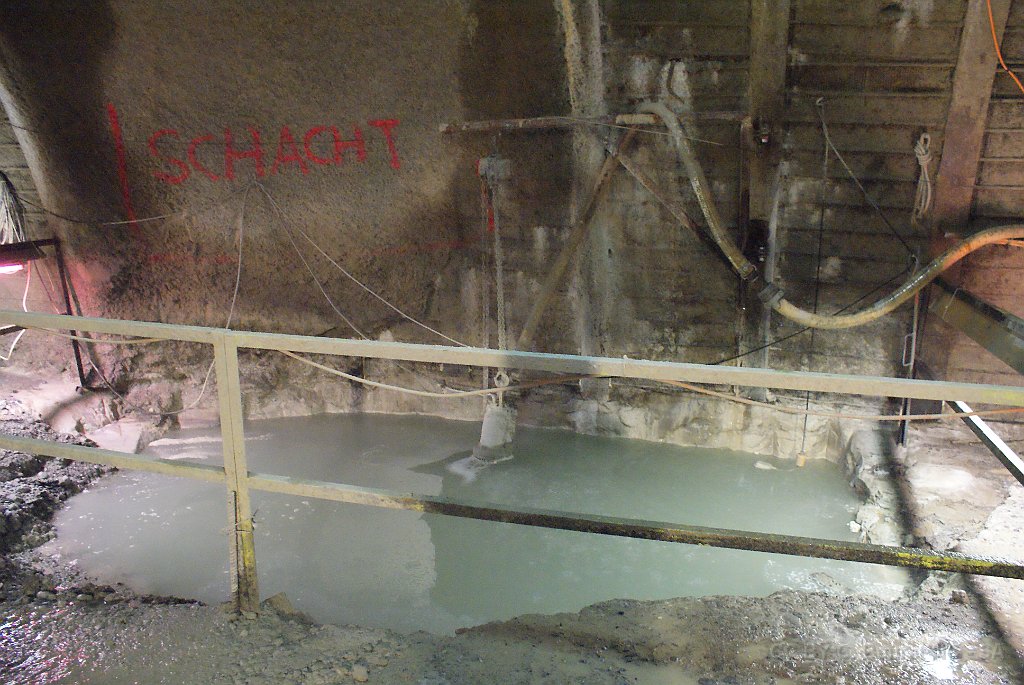

DSC16295  Bassin de décantation. Il y a beaucoup d'infiltration d'eau. Mais celle-ci doit être décantée plusieurs fois et filtrée avant de pouvoir être rejetée.
67 Bassin de décantation. Il y a beaucoup d'infiltration d'eau. Mais celle-ci doit être décantée plusieurs fois et filtrée avant de pouvoir être rejetée.

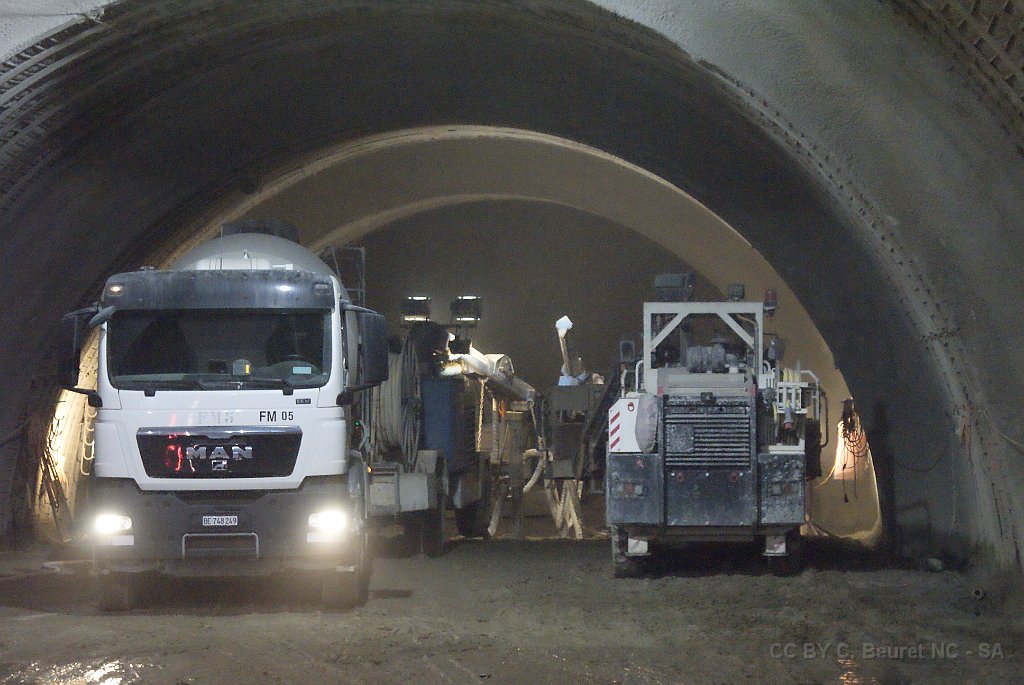

DSC16296  On arrive au front d'attaque
68 On arrive au front d'attaque

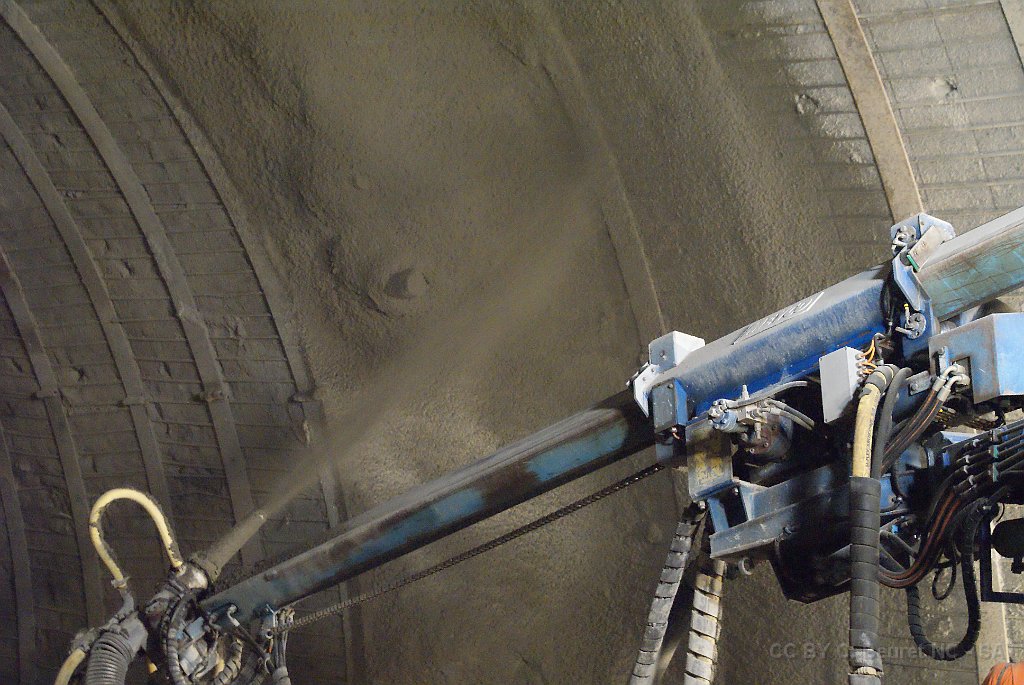

DSC16297  Travaux de giclage de béton, ici au début d'une longueur de la voûte parapluie. On voit encore l'extrémité de deux tubes.
69 Travaux de giclage de béton, ici au début d'une longueur de la voûte parapluie. On voit encore l'extrémité de deux tubes.

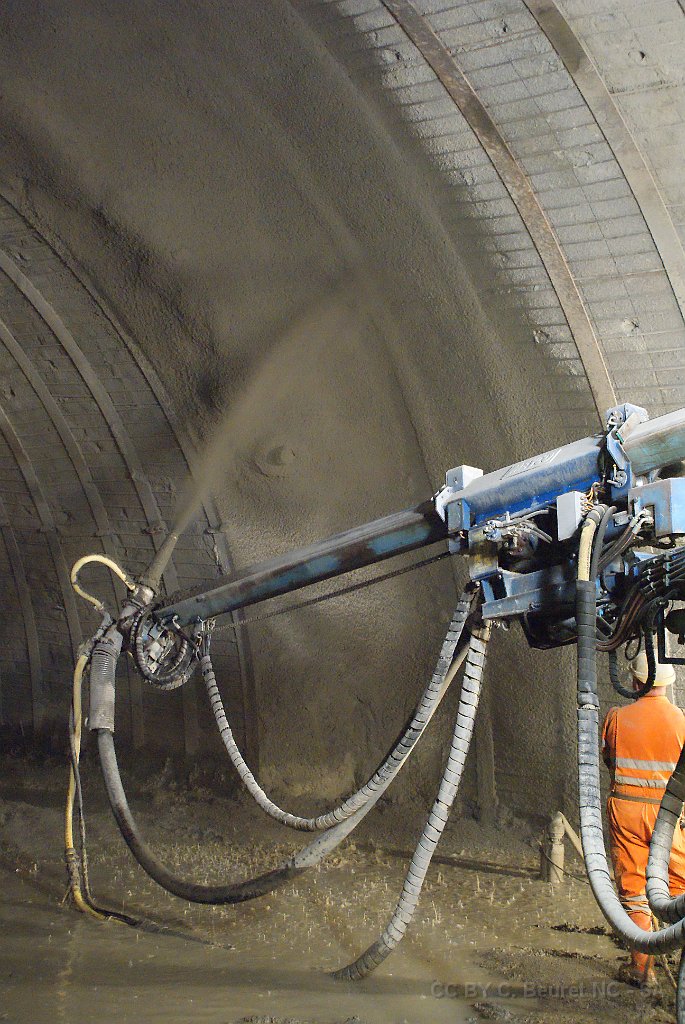

DSC16298  Le bras de giclage est télécommandé par l'ouvrier sur la droite
70 Le bras de giclage est télécommandé par l'ouvrier sur la droite

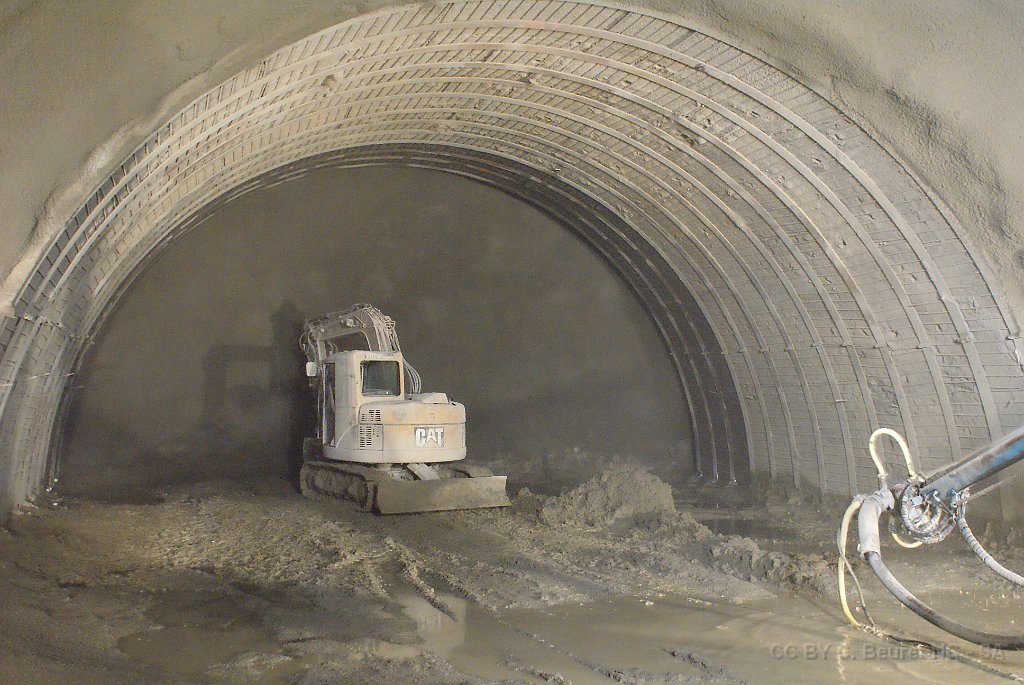

DSC16299  Cette pelleteuse semble punie sur le front d'attaque
71 Cette pelleteuse semble punie sur le front d'attaque

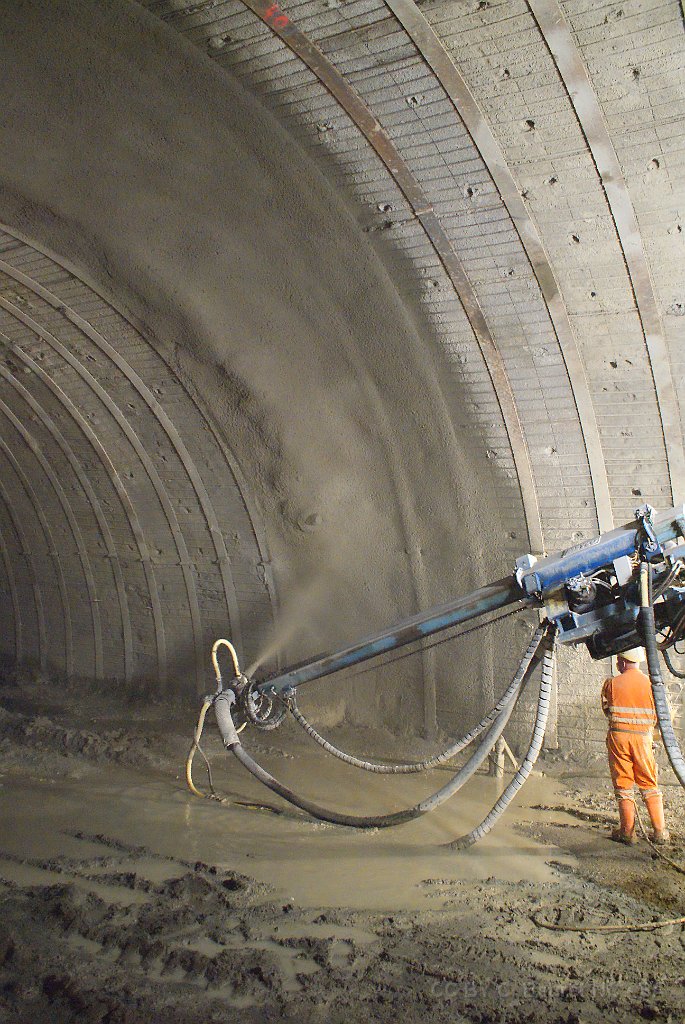

DSC16300  Encore une fois le giclage de béton
72 Encore une fois le giclage de béton

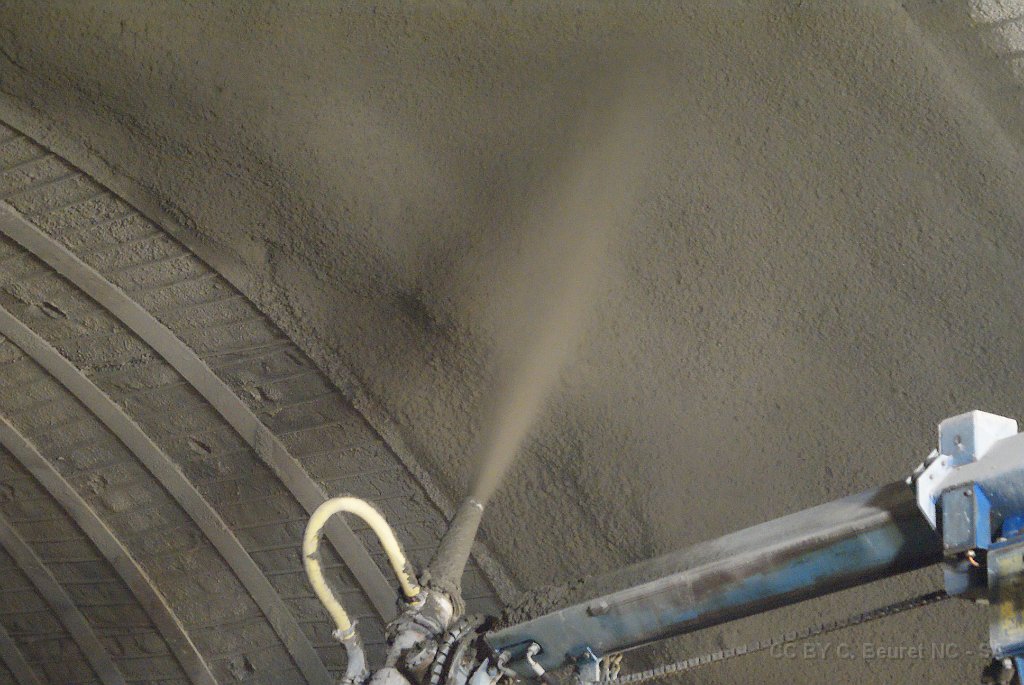

DSC16301  Projection du béton à haute pression
73 Projection du béton à haute pression

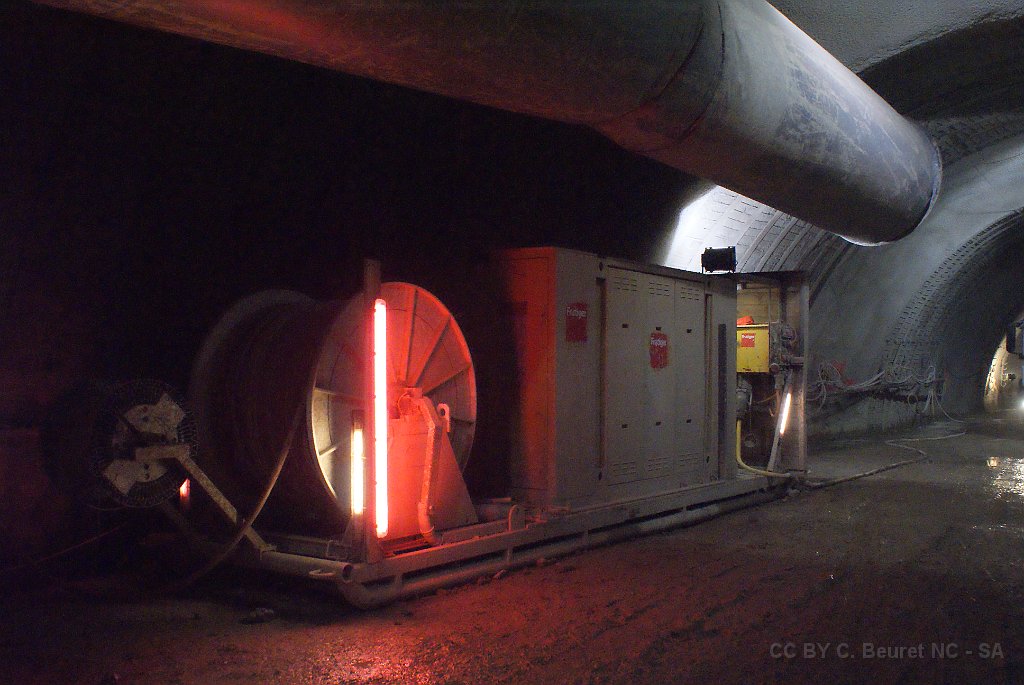

DSC16302  Luge avec rouleau de câble qui est avancée au fur et à mesure des travaux.
74 Luge avec rouleau de câble qui est avancée au fur et à mesure des travaux.

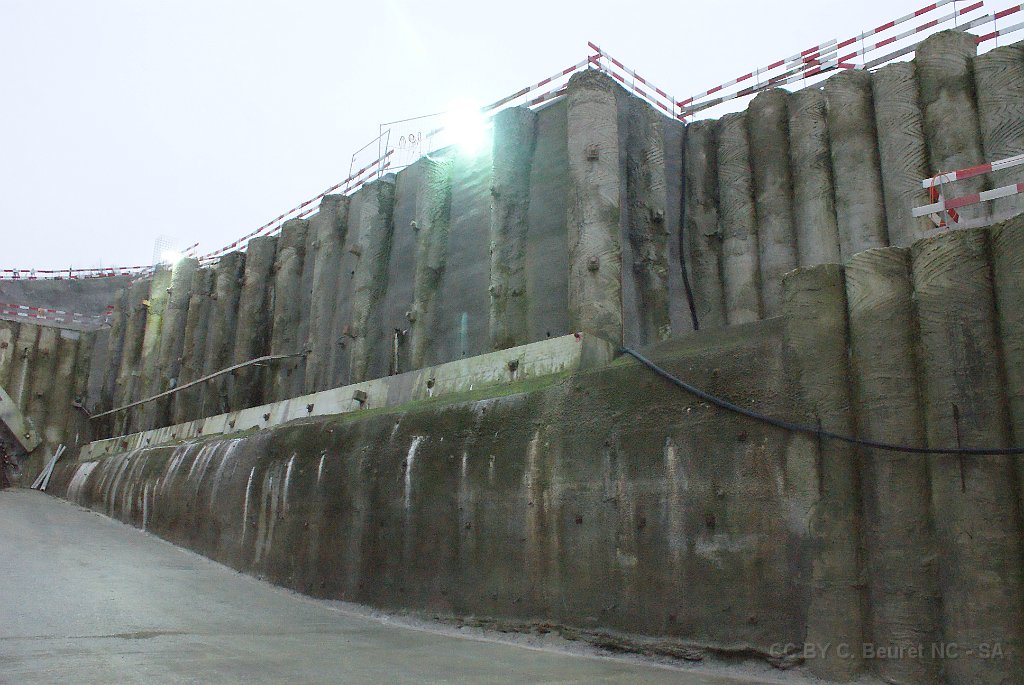

DSC16303  Devant le portail, parois de pieux. Le portail définitif sera au niveau de l'angle dans la parois
75 Devant le portail, parois de pieux. Le portail définitif sera au niveau de l'angle dans la parois

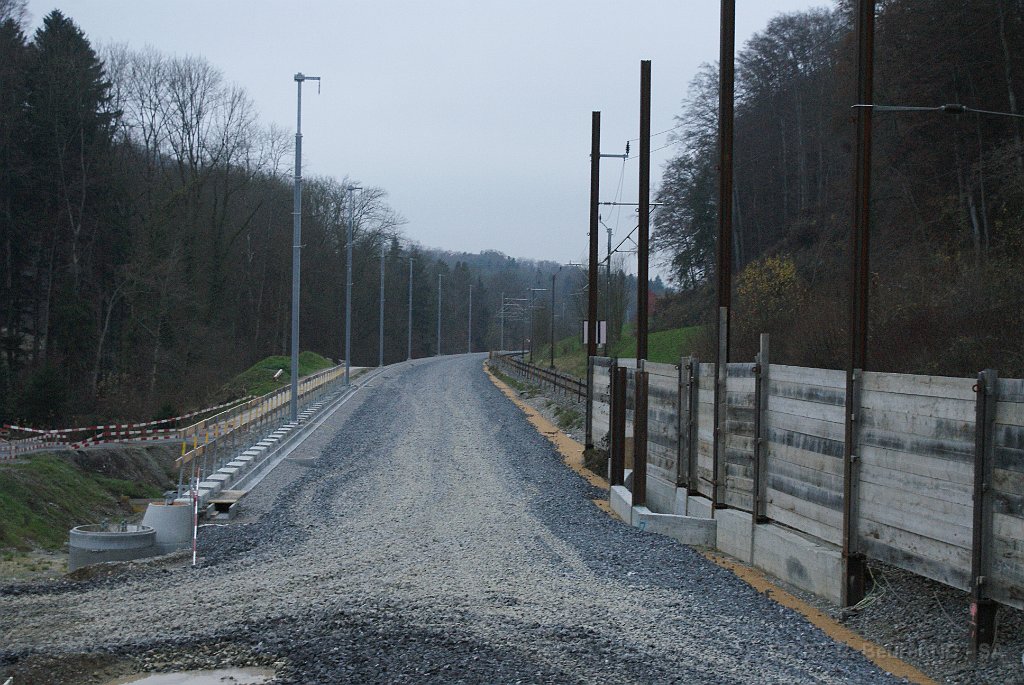

DSC16304  Le futur tracé à double voie et à droite le tracé actuel à voie unique
76 Le futur tracé à double voie et à droite le tracé actuel à voie unique

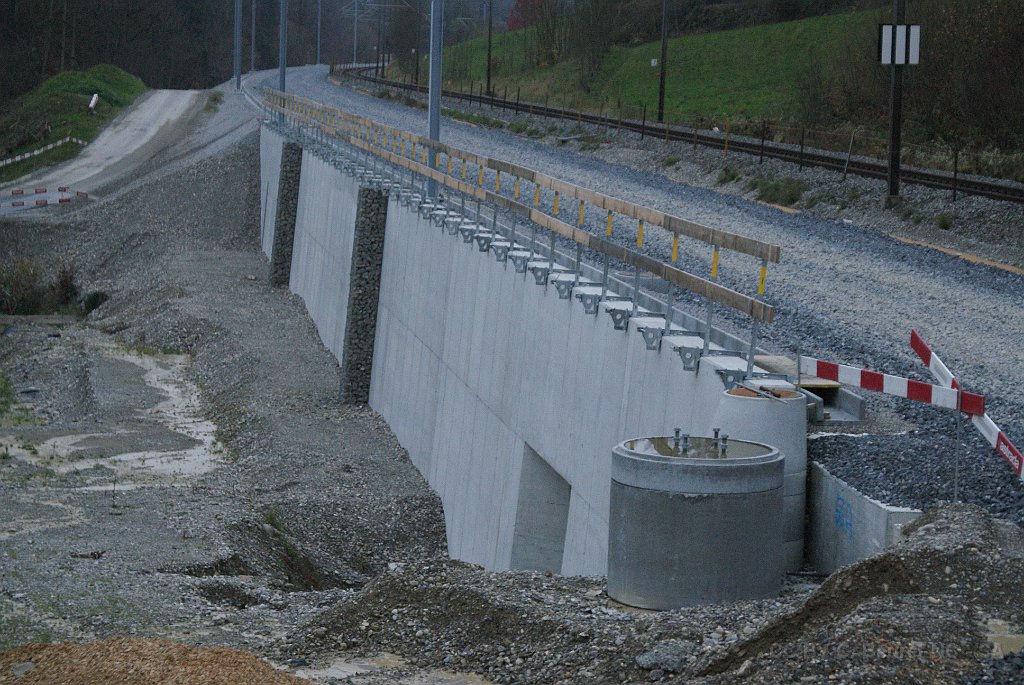

DSC16307  Mur de soutènement
77 Mur de soutènement

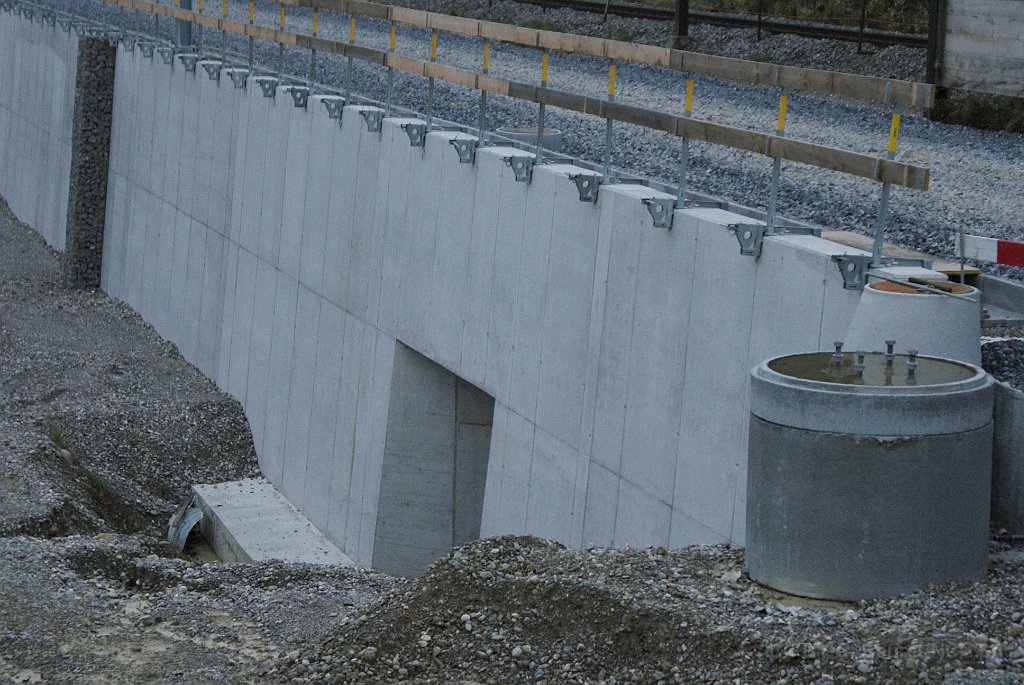

DSC16308  Passage du Flüelebach sous le nouveau tracé
78 Passage du Flüelebach sous le nouveau tracé

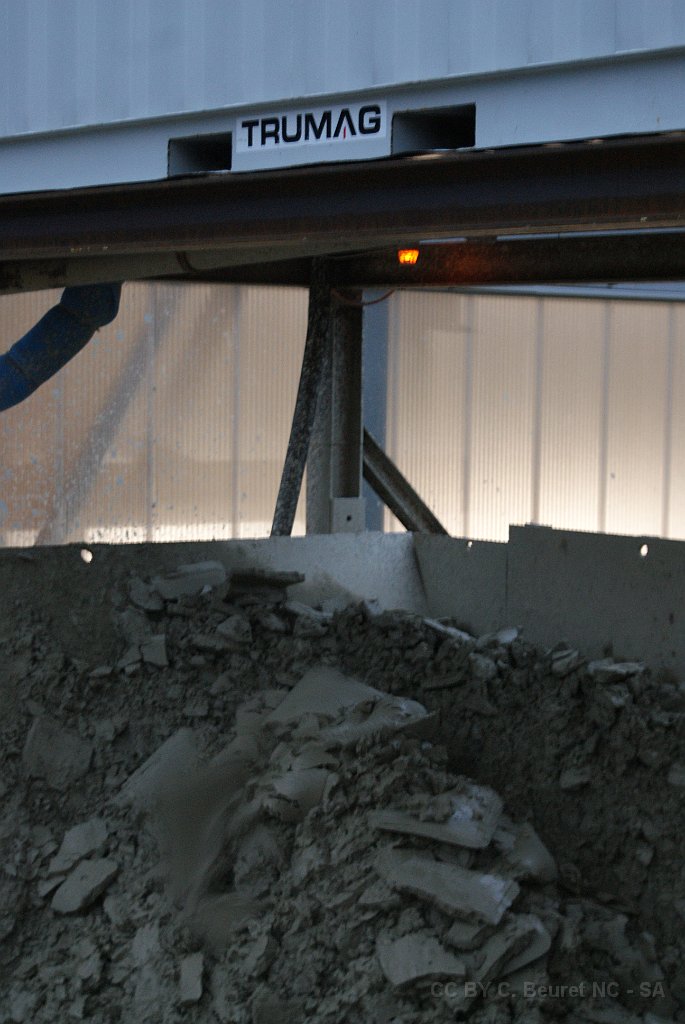

DSC16309  Résidu compressé de la décantation de l'eau d'infiltration qui sera réutilisé pour fabriquer du béton.
79 Résidu compressé de la décantation de l'eau d'infiltration qui sera réutilisé pour fabriquer du béton.

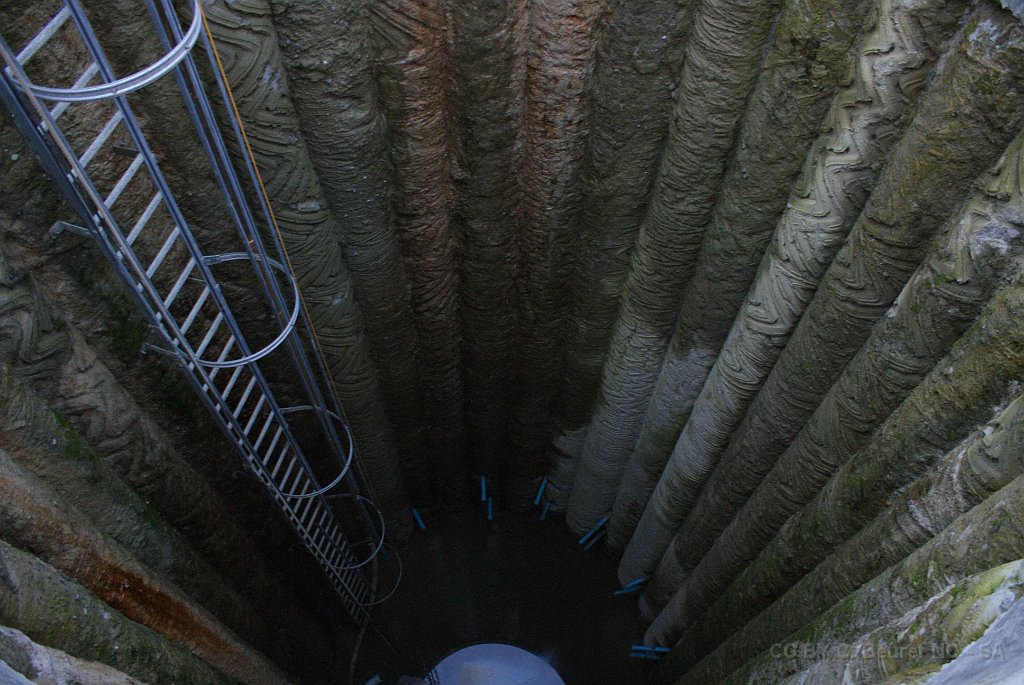

DSC16310  Puits d'infiltration
80 Puits d'infiltration

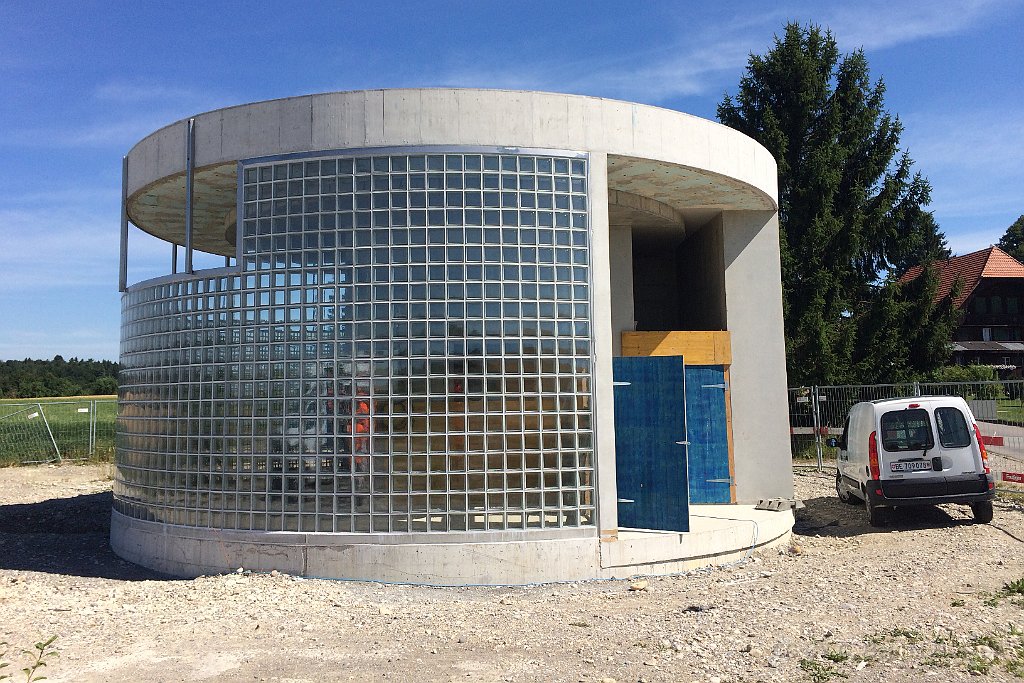

IMG 7297  Quelques années ont passé, 5ème visite en commençant cette fois par la sortie de secours.
81 Quelques années ont passé, 5ème visite en commençant cette fois par la sortie de secours.
IMG 7293  Emplacement de l'ascenseur de la sortie de secours.
82 Emplacement de l'ascenseur de la sortie de secours.

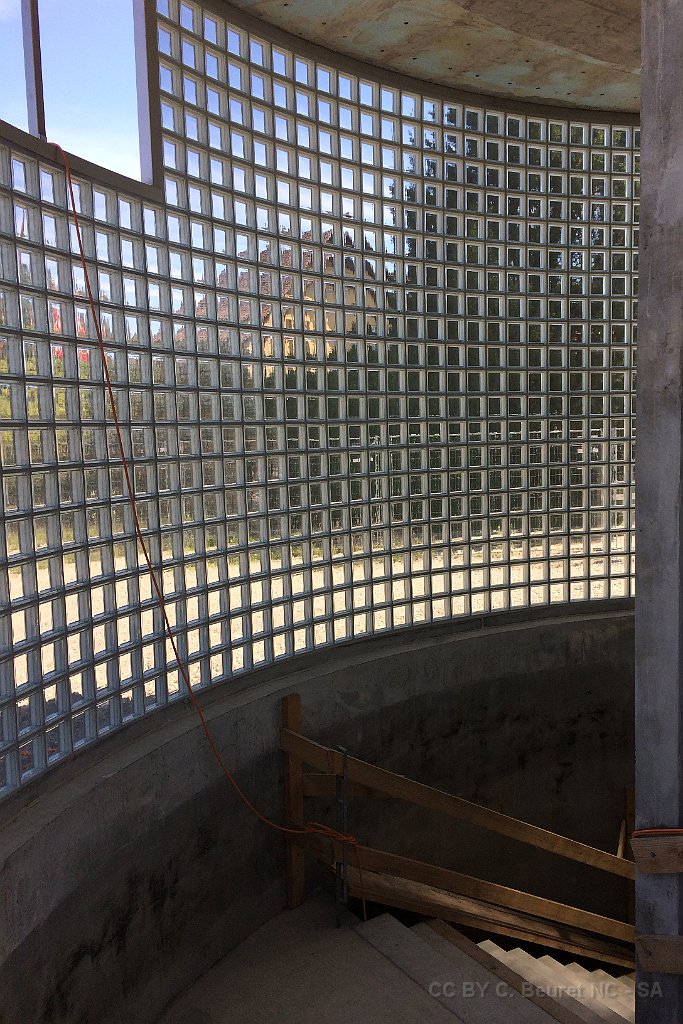

IMG 7294  Arrivée des escaliers de la sortie de secours
83 Arrivée des escaliers de la sortie de secours

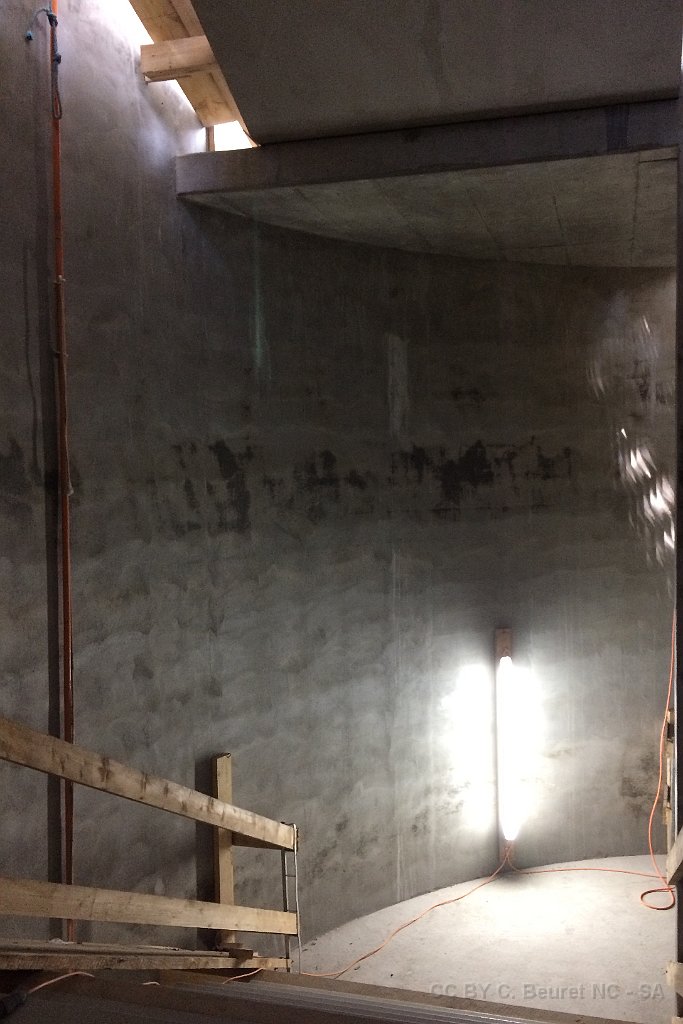

IMG 7295  Sortie de secours
84 Sortie de secours

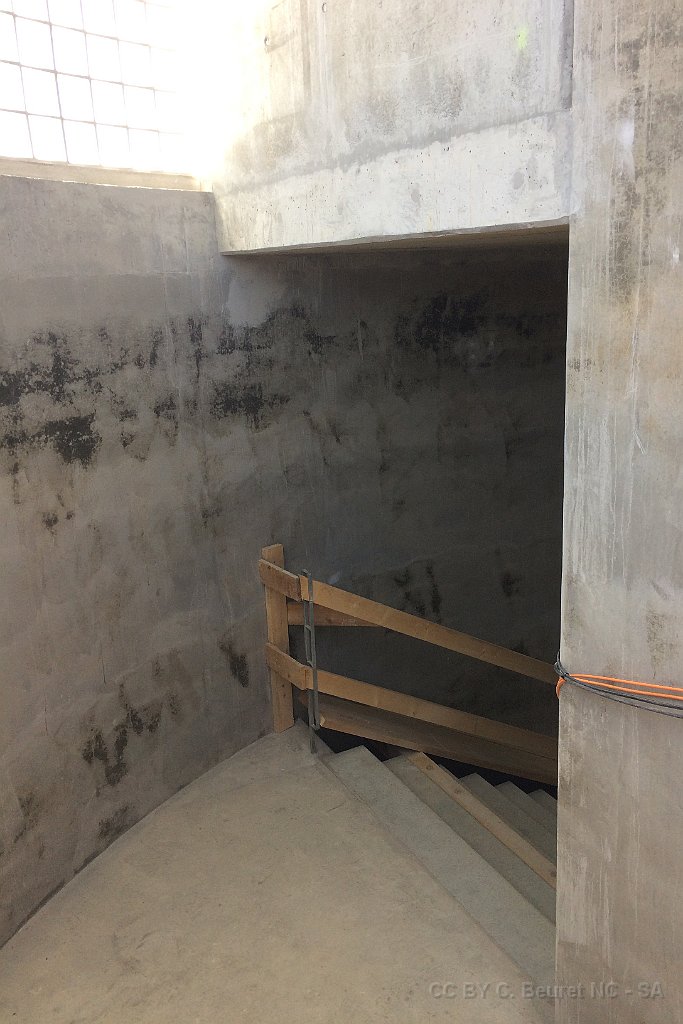

IMG 7296  Endin la lumière!
85 Endin la lumière!

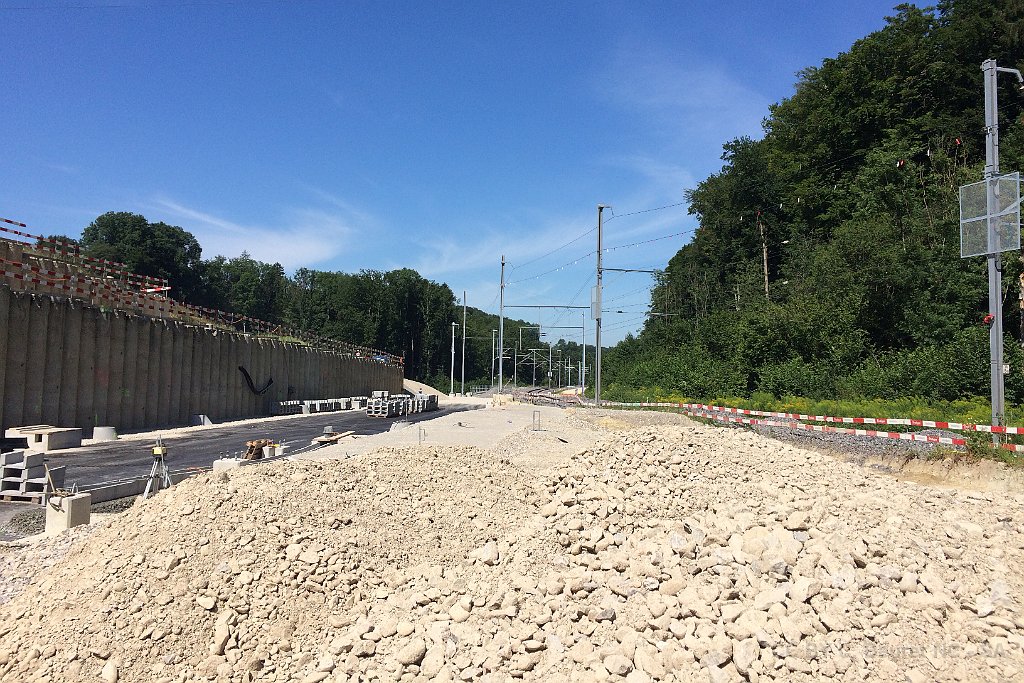

IMG 7298  Vers le portail ouest.
86 Vers le portail ouest.

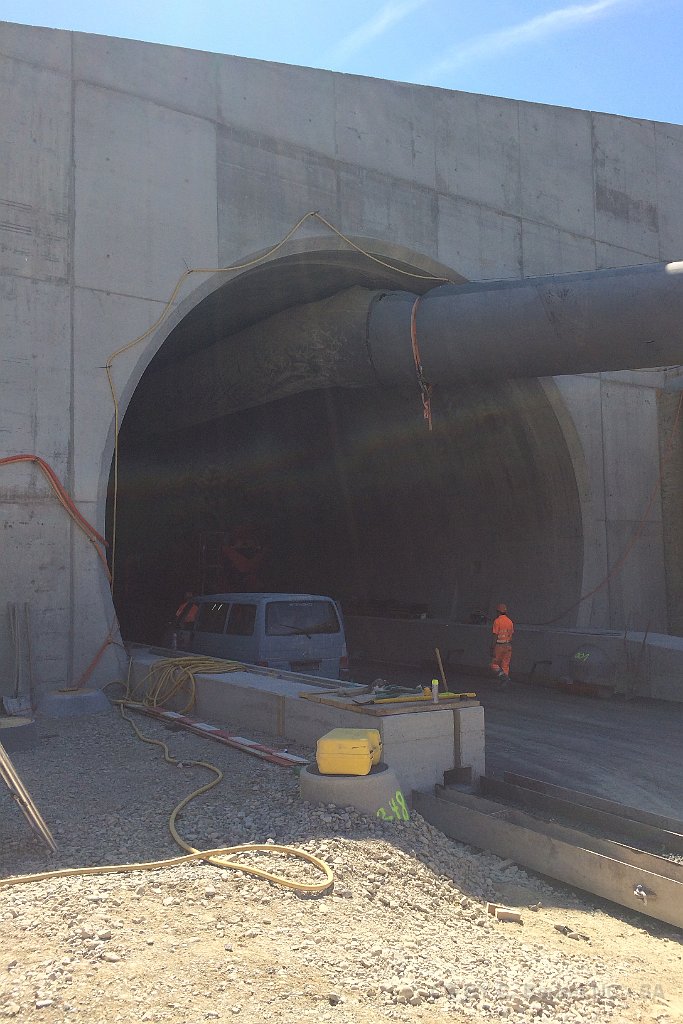

IMG 7299  Le portail ouest
87 Le portail ouest

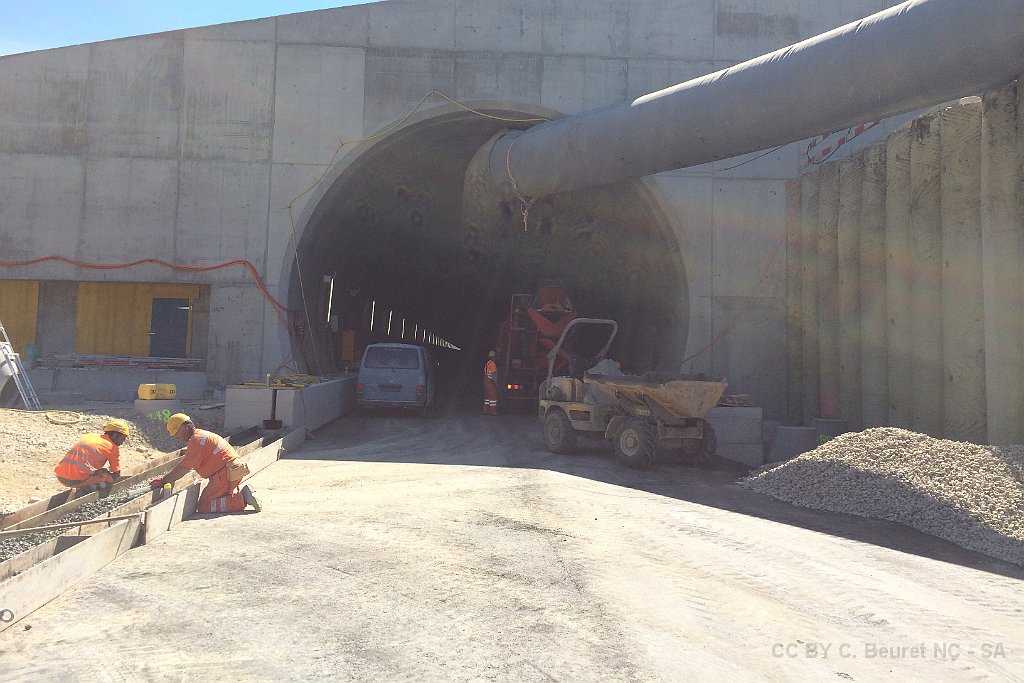

IMG 7300  Au portail ouest, travaux de préparation des drainages.
88 Au portail ouest, travaux de préparation des drainages.

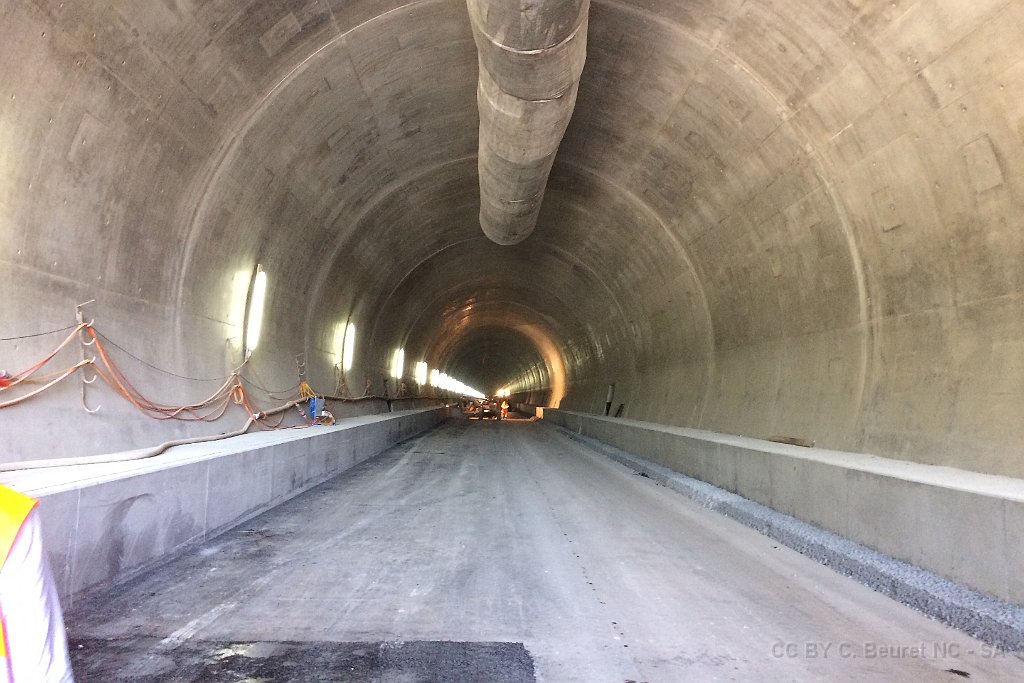

IMG 7301  A l'entrée du tunnel, vue direction Est
89 A l'entrée du tunnel, vue direction Est

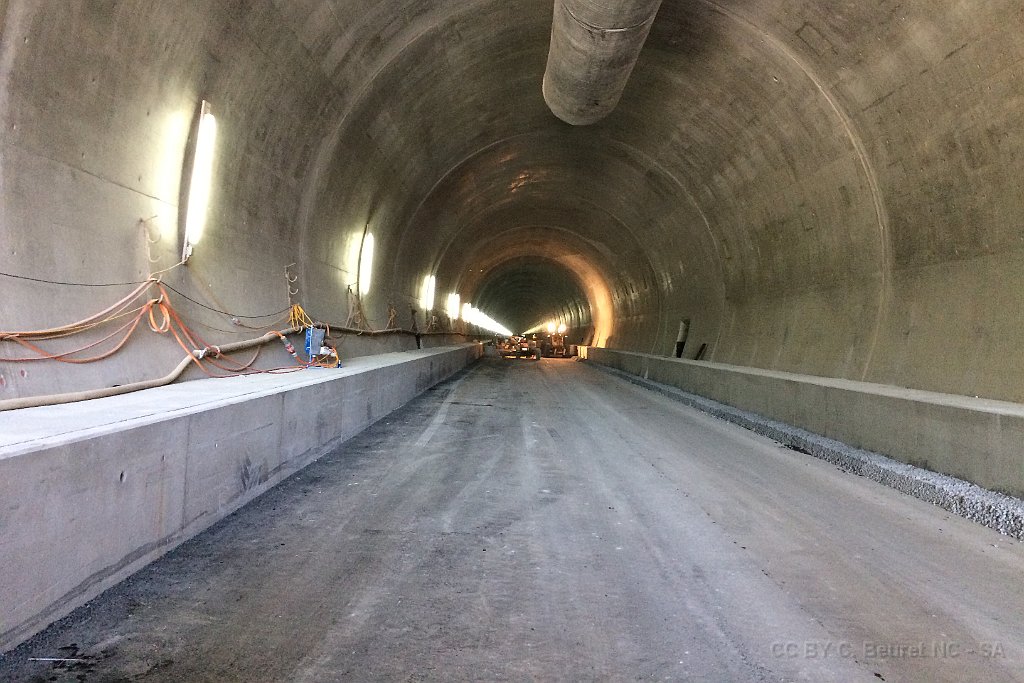

IMG 7302  Deux kilomètres dans cette direction pour rejoindre Rosshäusern.
90 Deux kilomètres dans cette direction pour rejoindre Rosshäusern.

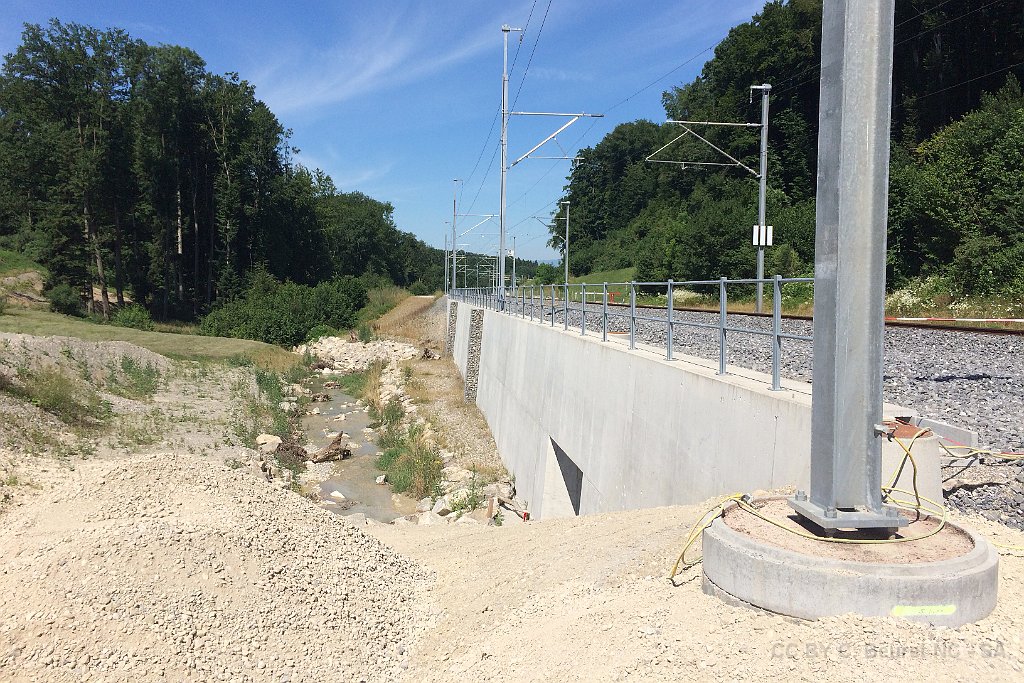

IMG 7306  Renaturation du ruisseau. A l'emplacement de l'ancien tracé, il sera renaturé selon le même modèle.
91 Renaturation du ruisseau. A l'emplacement de l'ancien tracé, il sera renaturé selon le même modèle.

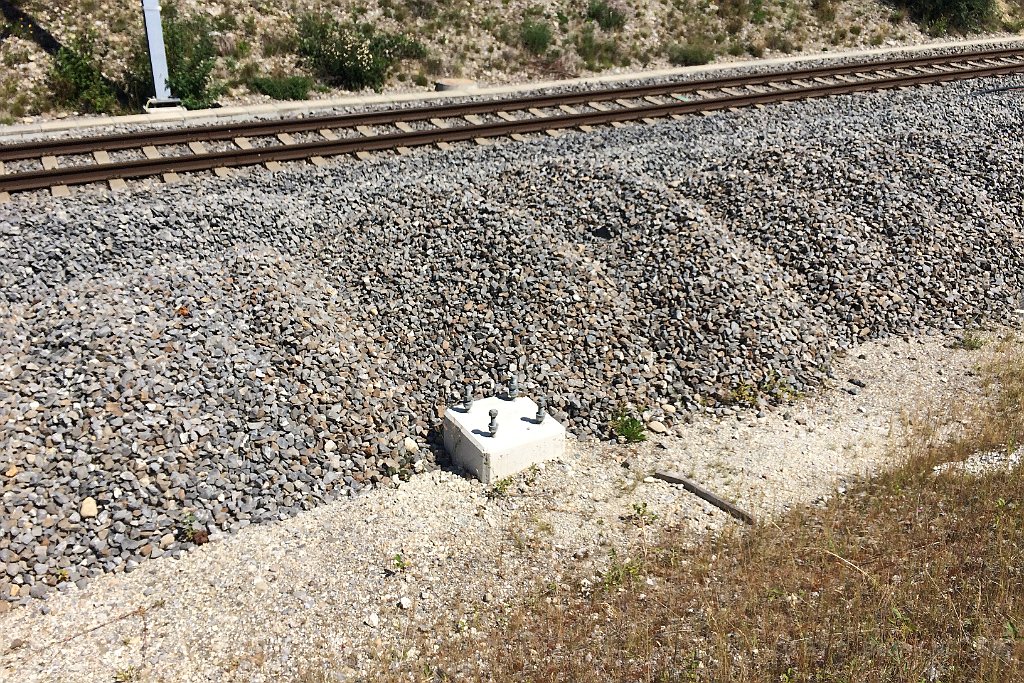

IMG 7310  Socle de caténaire préparé pour la deuxième voie.
92 Socle de caténaire préparé pour la deuxième voie.

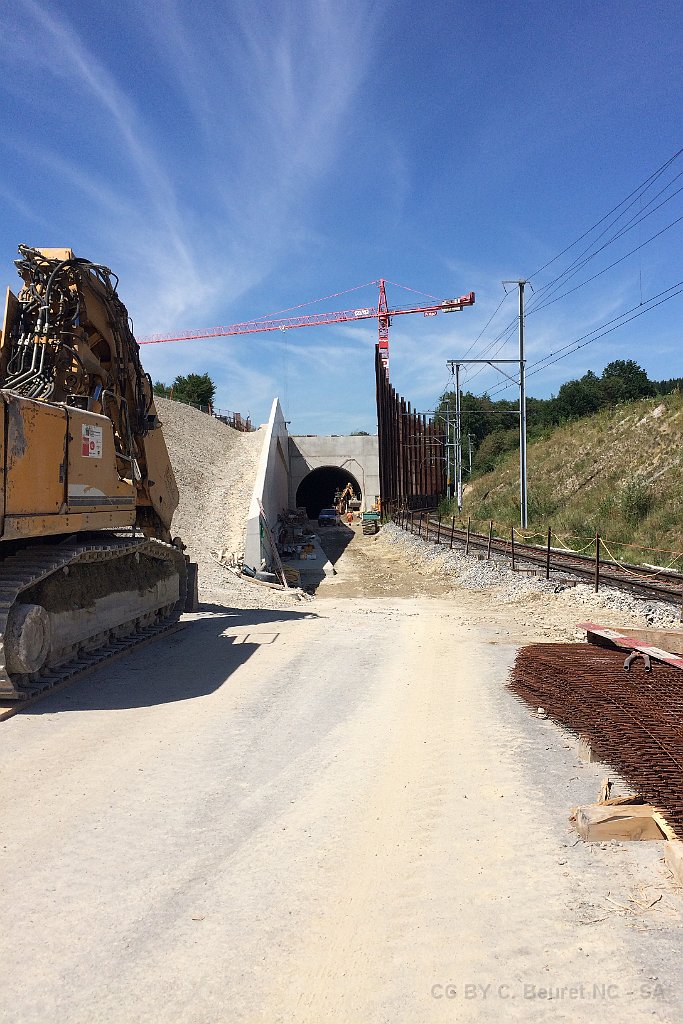

IMG 7311  Vue en direction du portail Est avec l'ancienne ligne à droite
93 Vue en direction du portail Est avec l'ancienne ligne à droite

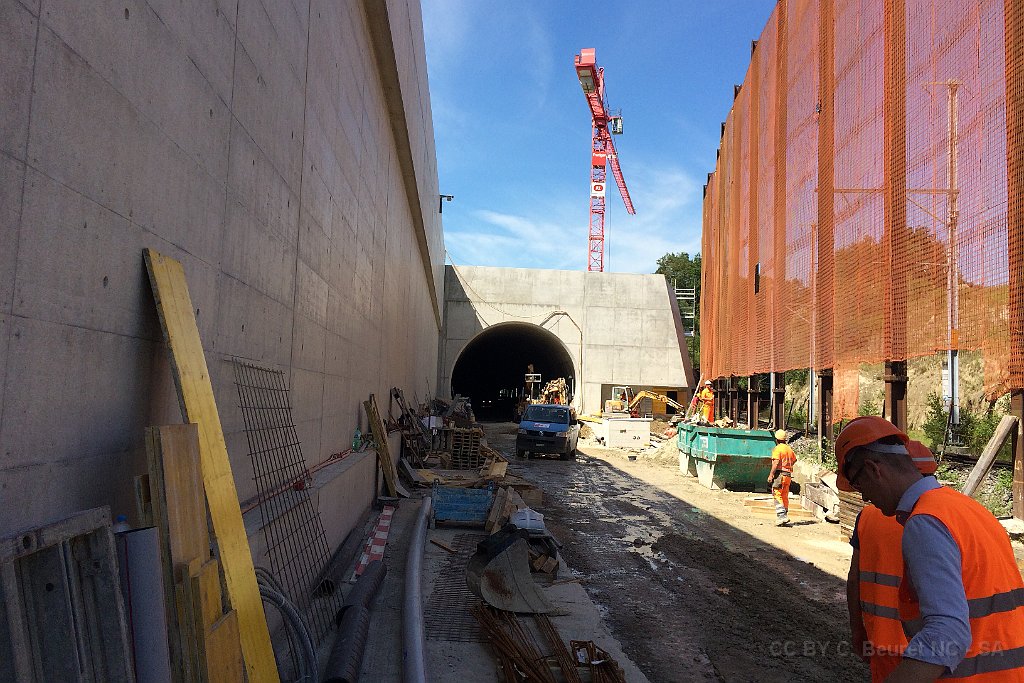

IMG 7312  Le portail Est
94 Le portail Est

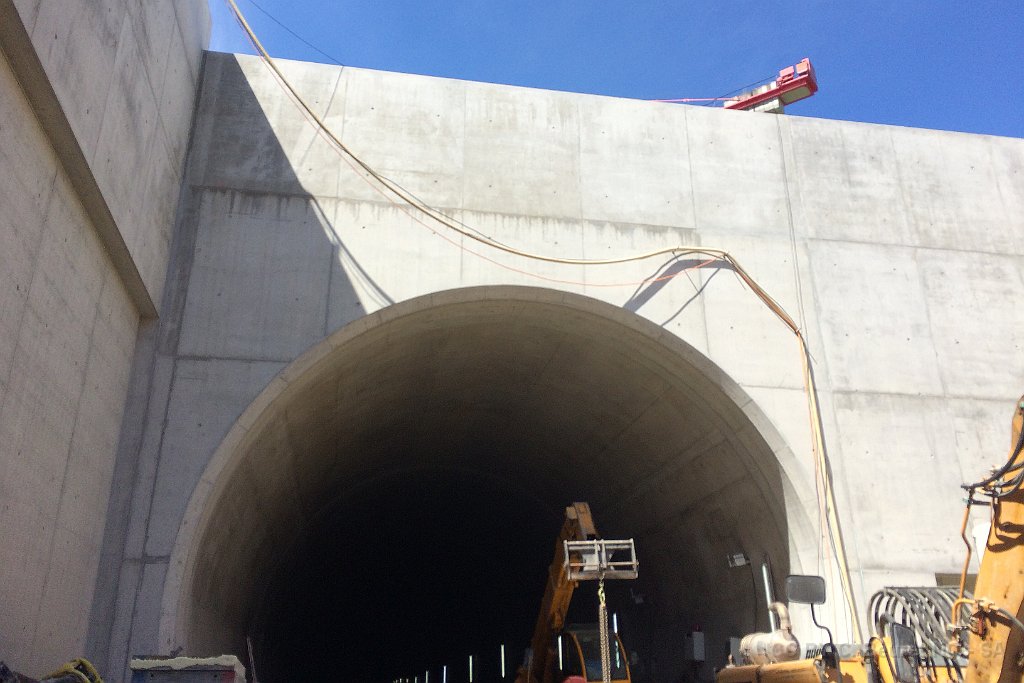

IMG 7314  Un grand trou dans un mur de béton...
95 Un grand trou dans un mur de béton...

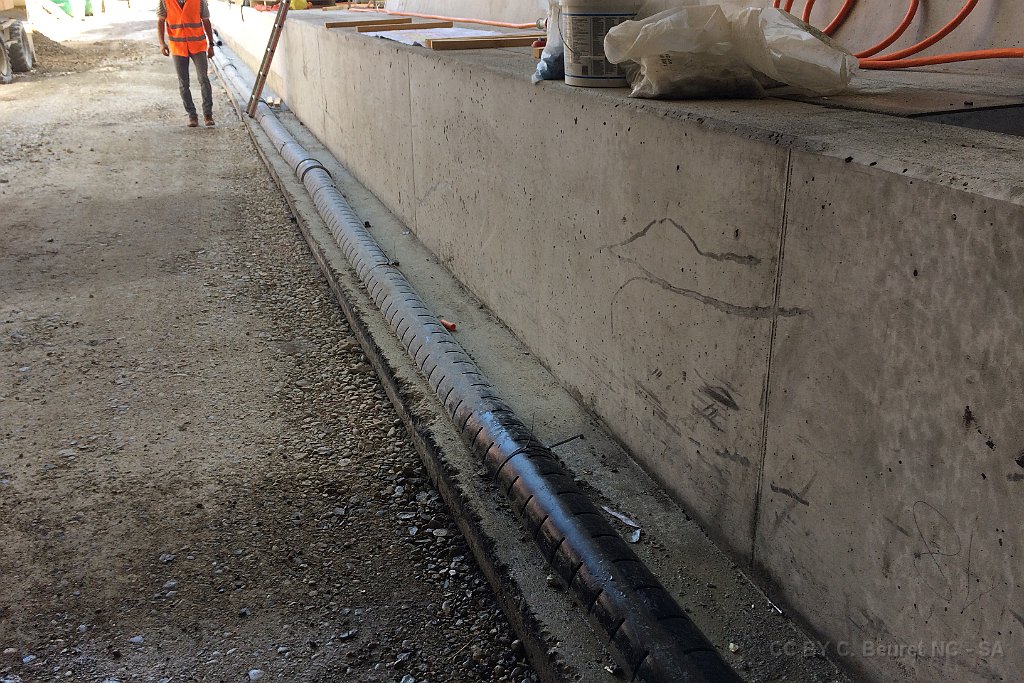

IMG 7315  Mise en place d'une conduite de drainage
96 Mise en place d'une conduite de drainage

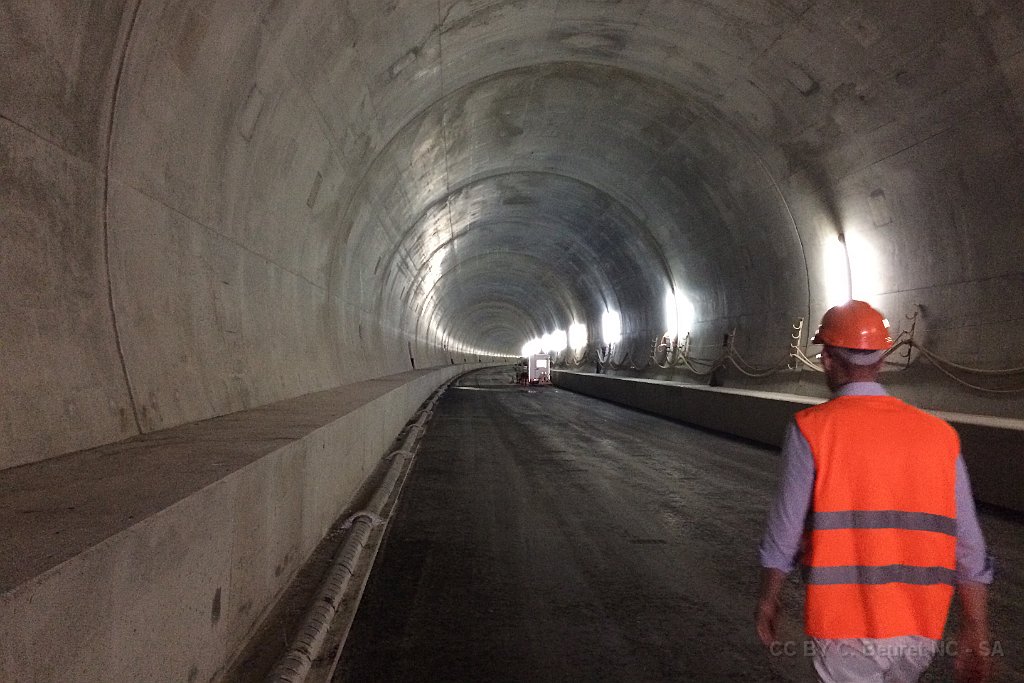

IMG 7316  Dans le tunnel, vue en direction de l'Ouest
97 Dans le tunnel, vue en direction de l'Ouest

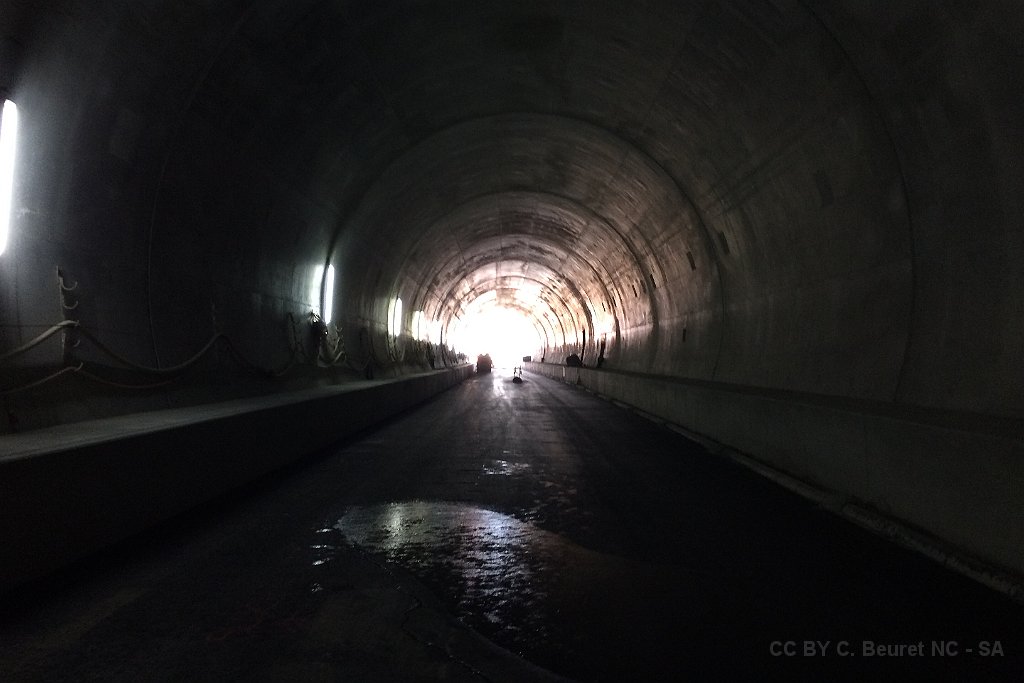

IMG 7317  Derrière-nous, la lumière de la sortie
98 Derrière-nous, la lumière de la sortie

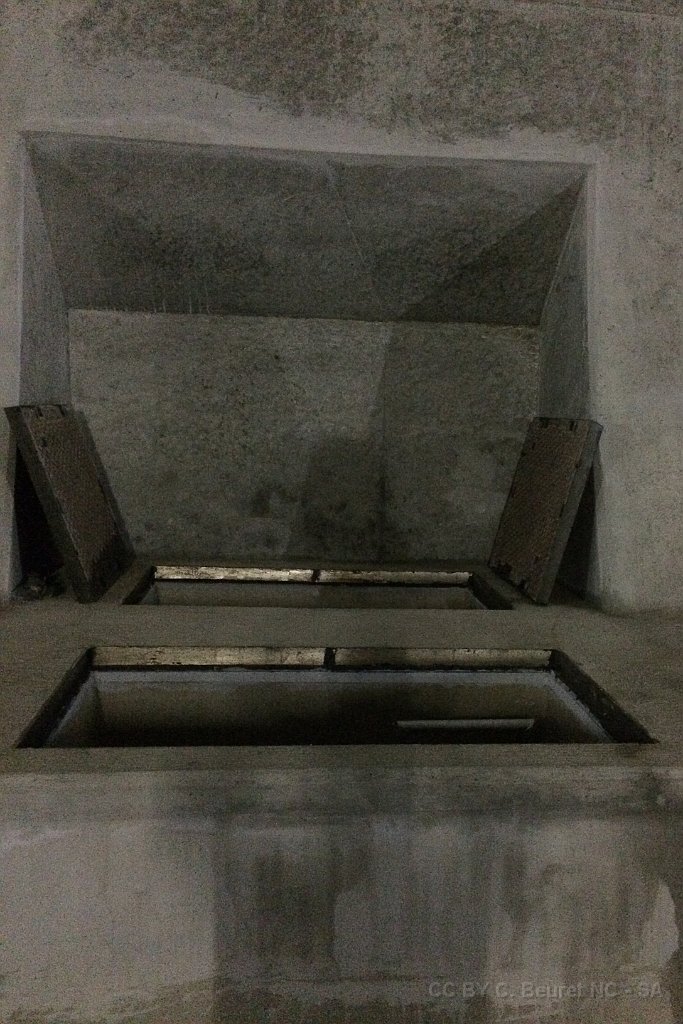

IMG 7319  Trappe d'accès pour les câbles et autres conduites dans la banquette
99 Trappe d'accès pour les câbles et autres conduites dans la banquette

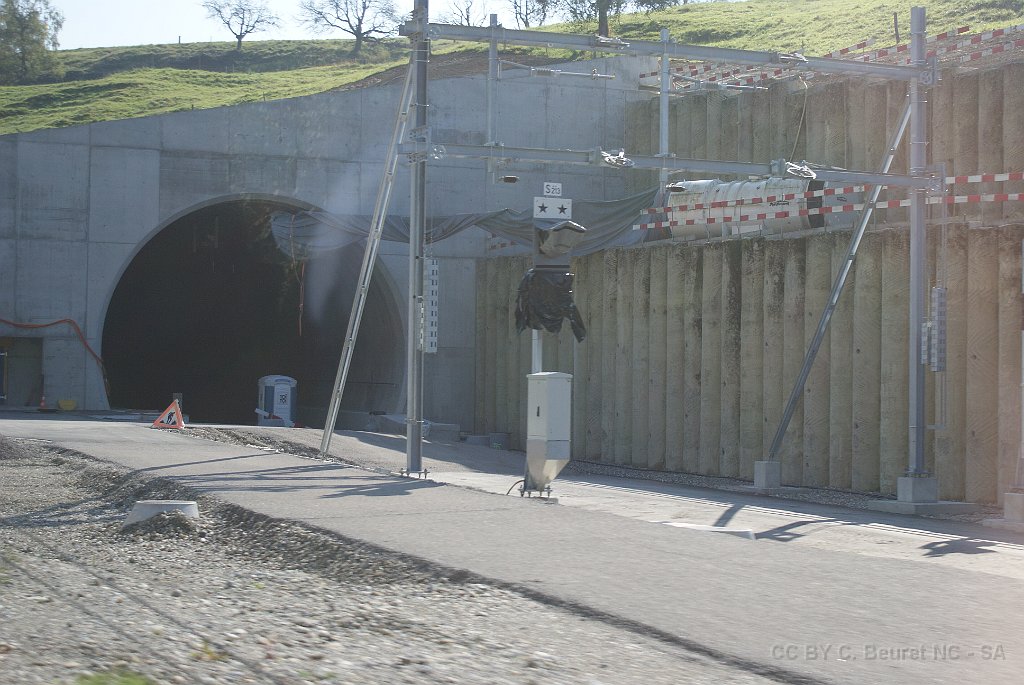

DSC22371  Photographie au passage, mat de la ligne de contact et signal déjà posés au portail ouest.
100 Photographie au passage, mat de la ligne de contact et signal déjà posés au portail ouest.

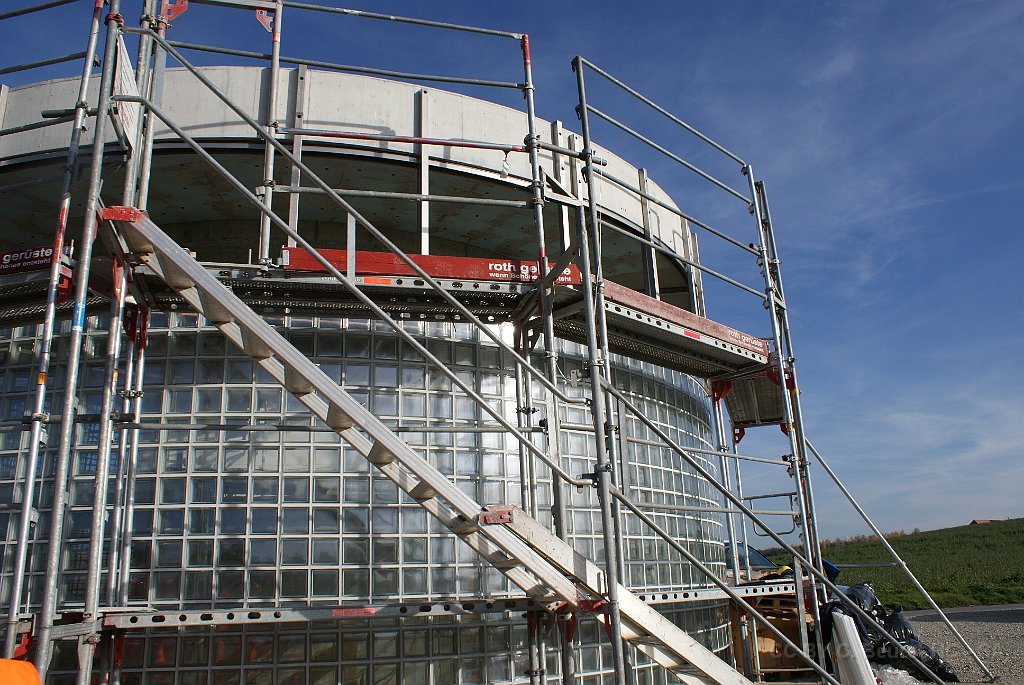

DSC22712  Novembre 2017, 6ème visite sur ce chantier que je commence à bien connaître. Ici, le bâtiment de l'issue de secours.
101 Novembre 2017, 6ème visite sur ce chantier que je commence à bien connaître. Ici, le bâtiment de l'issue de secours.

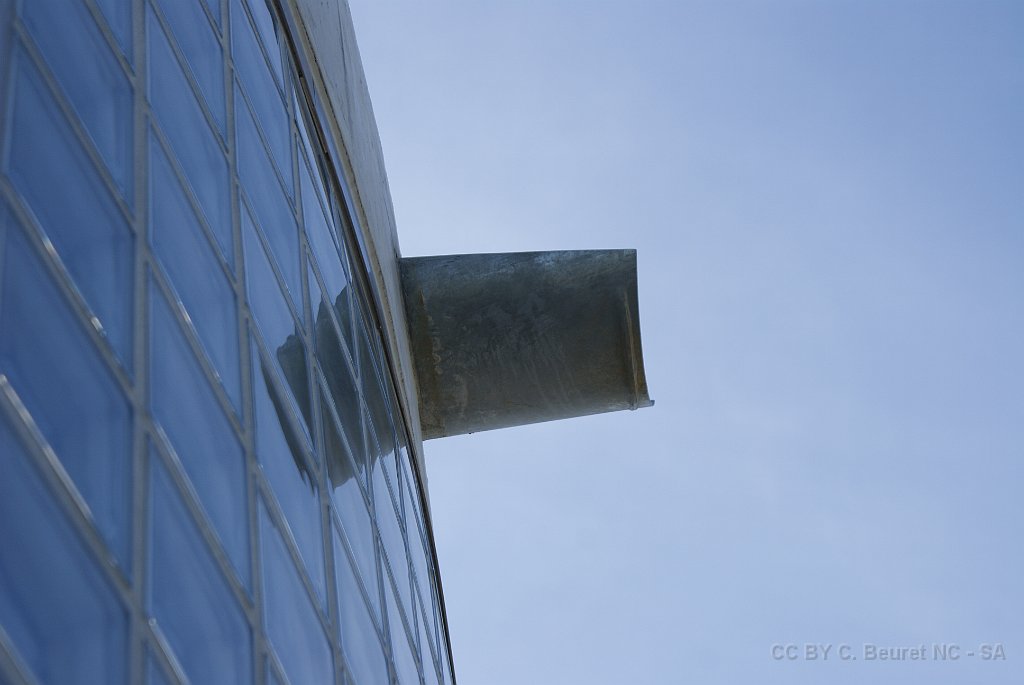

DSC22715  Gouttière sur l'issue de secours. Les gargouilles modernes sont moins poétiques.
102 Gouttière sur l'issue de secours. Les gargouilles modernes sont moins poétiques.

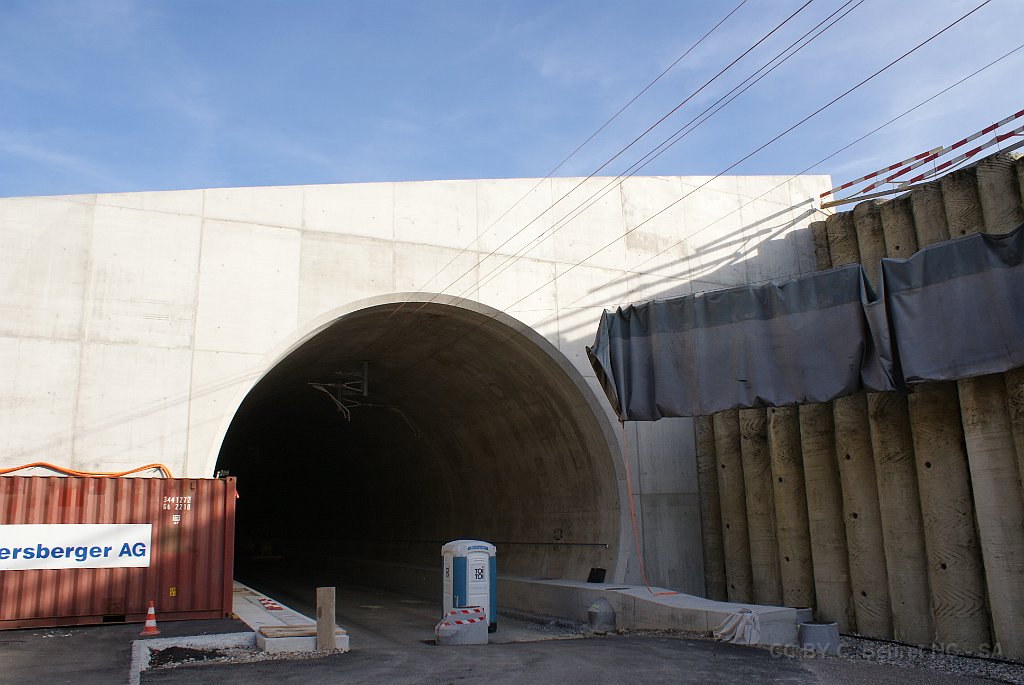

DSC22716  Portail ouest avec une partie de la caténaire déjà tirée
103 Portail ouest avec une partie de la caténaire déjà tirée

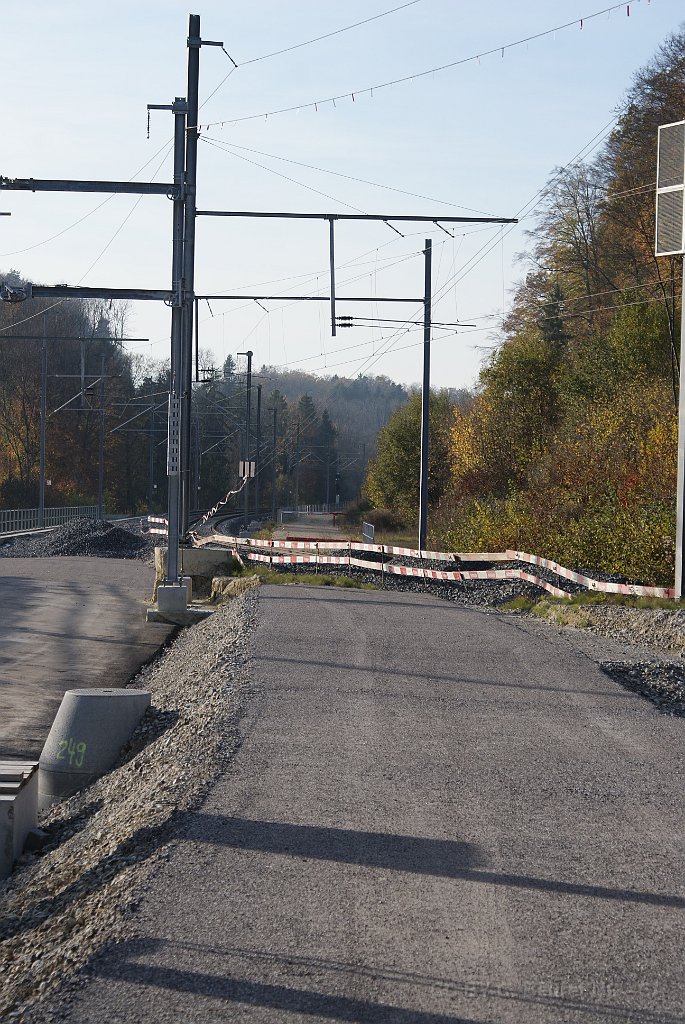

DSC22717  Dans le prolongement de la piste construite pour permettre aux pompiers d'accéder au portail en cas d'intervention.
104 Dans le prolongement de la piste construite pour permettre aux pompiers d'accéder au portail en cas d'intervention.

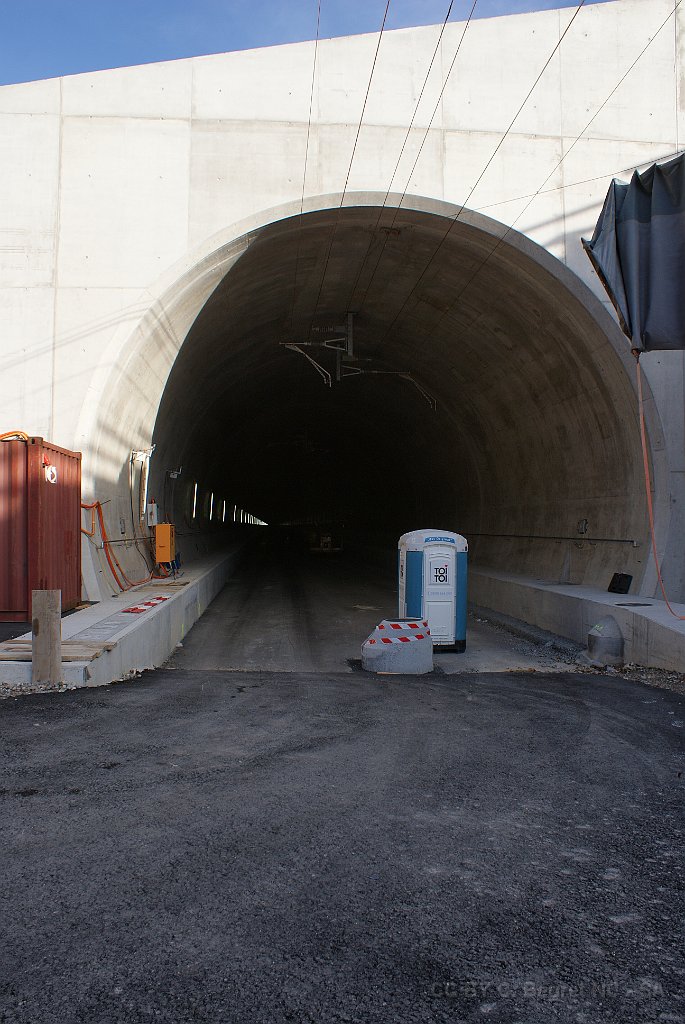

DSC22719  Du côté ouest le tunnel est rectiligne sur environ 1km
105 Du côté ouest le tunnel est rectiligne sur environ 1km

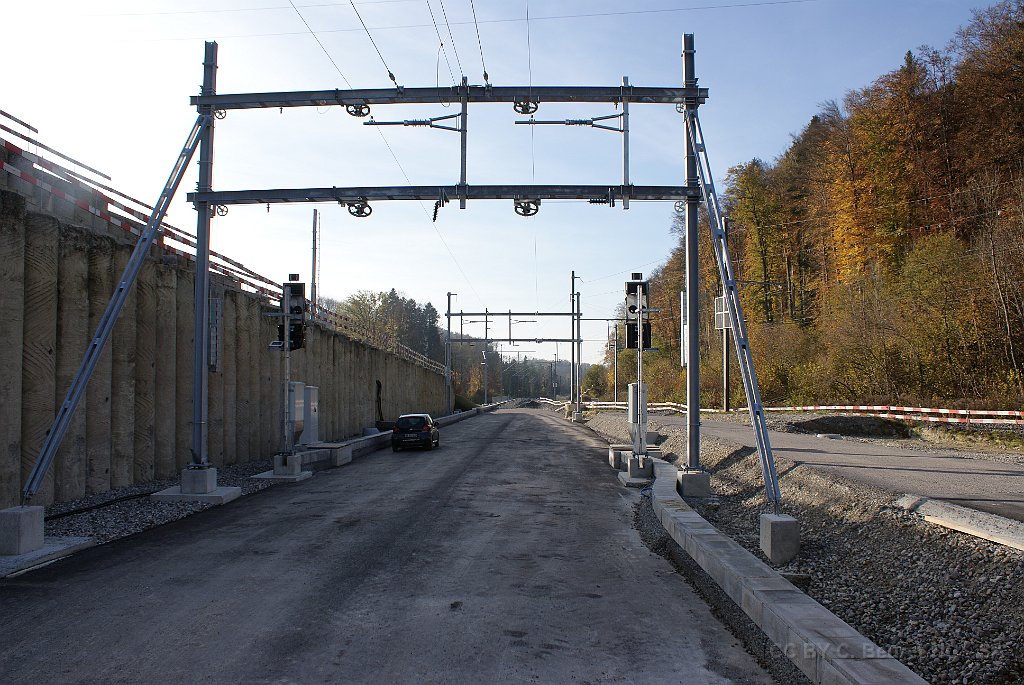

DSC22720  Dans l'axe du futur trassé, vue en direction de l'ancienne halte de Rüpplisried-Mauss
106 Dans l'axe du futur trassé, vue en direction de l'ancienne halte de Rüpplisried-Mauss

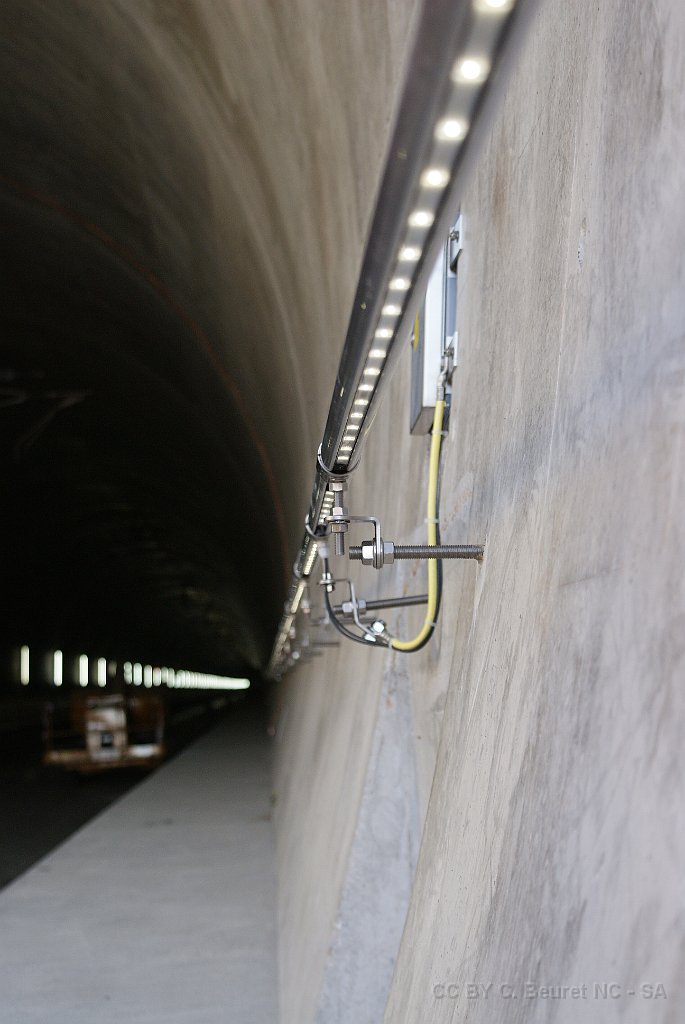

DSC22721  Main-courante avec éclairage LED pour l'auto-sauvetage.
107 Main-courante avec éclairage LED pour l'auto-sauvetage.

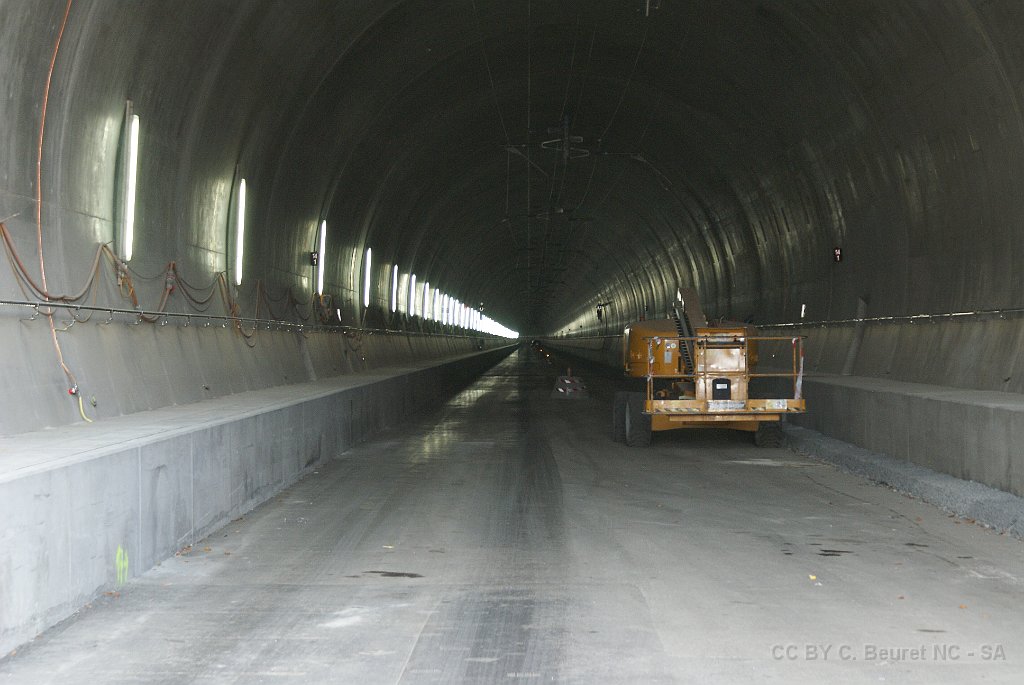

DSC22723  La moitié rectiligne du tunnel
108 La moitié rectiligne du tunnel

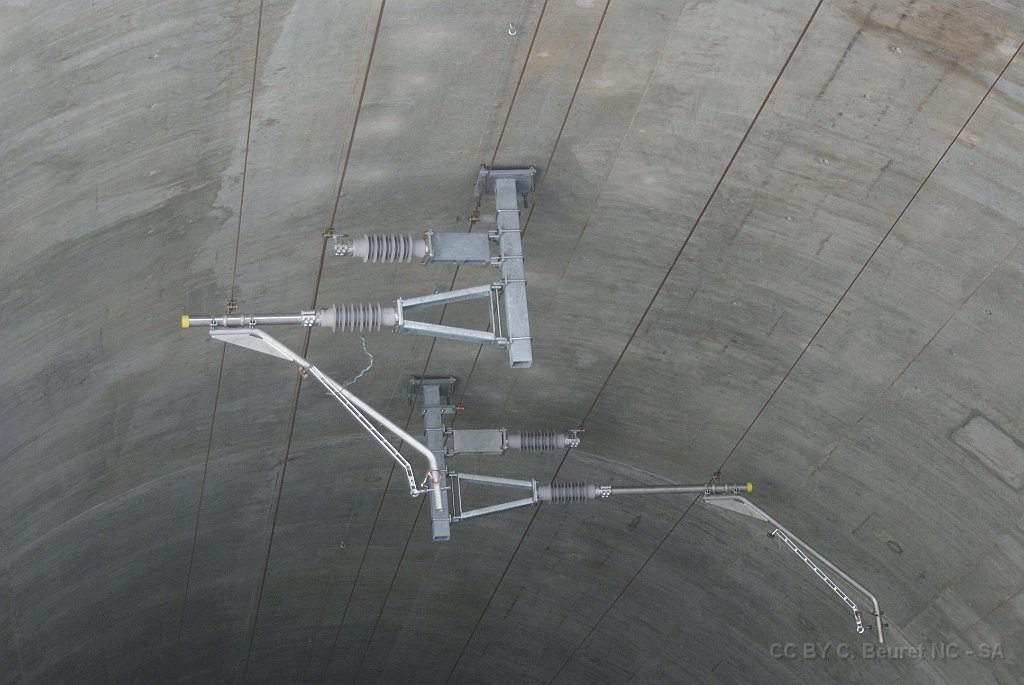

DSC22724  SUpport de caténaire
109 SUpport de caténaire

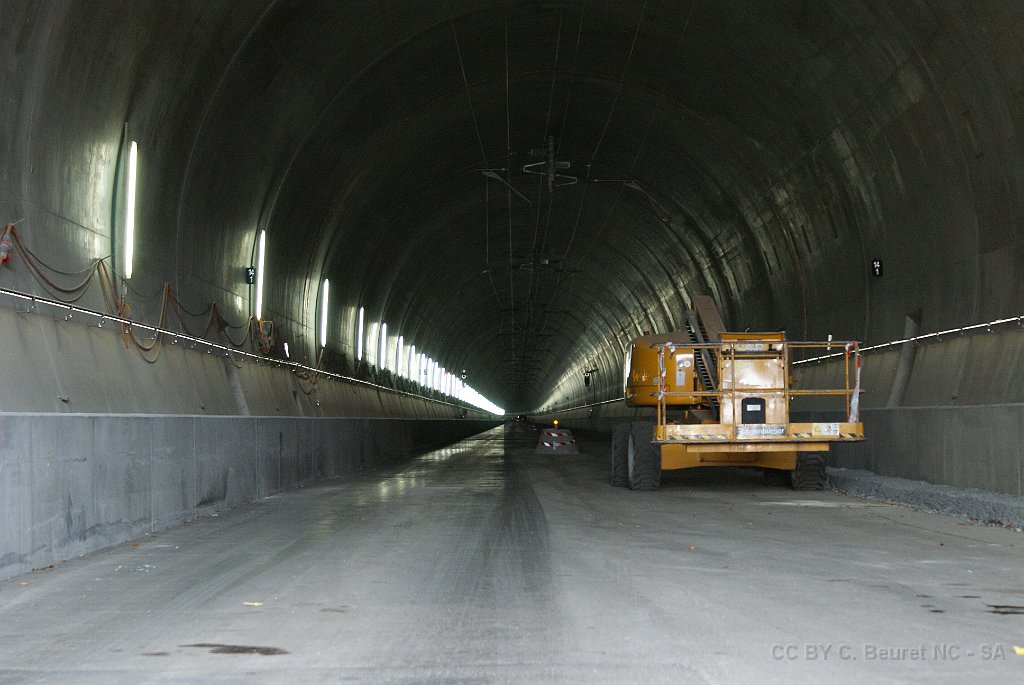

DSC22727  L'entreprise que le BLS a choisie pour l'installation de la technique ferroviaire commence par la caténaire qu'elle installe par des moyens routiers. Les voies viendront ensuite.
110 L'entreprise que le BLS a choisie pour l'installation de la technique ferroviaire commence par la caténaire qu'elle installe par des moyens routiers. Les voies viendront ensuite.
DSC22729  La porte qui sépare le tunnel du puits de secours
111 La porte qui sépare le tunnel du puits de secours

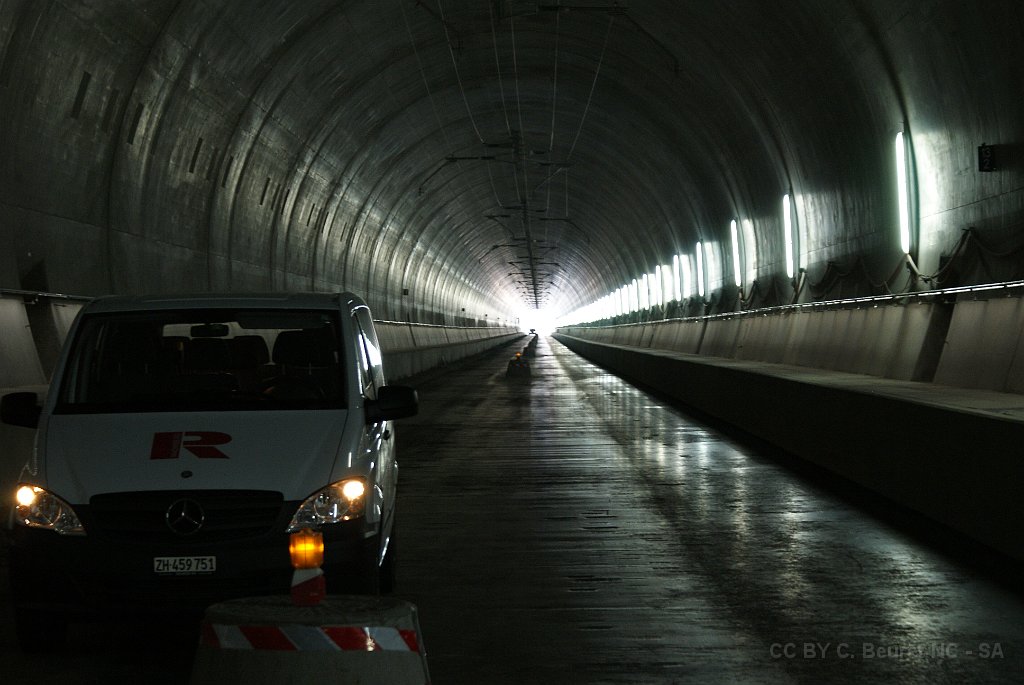

DSC22730  Depuis le milieu du tunne, vue en direction du portail ouest
112 Depuis le milieu du tunne, vue en direction du portail ouest

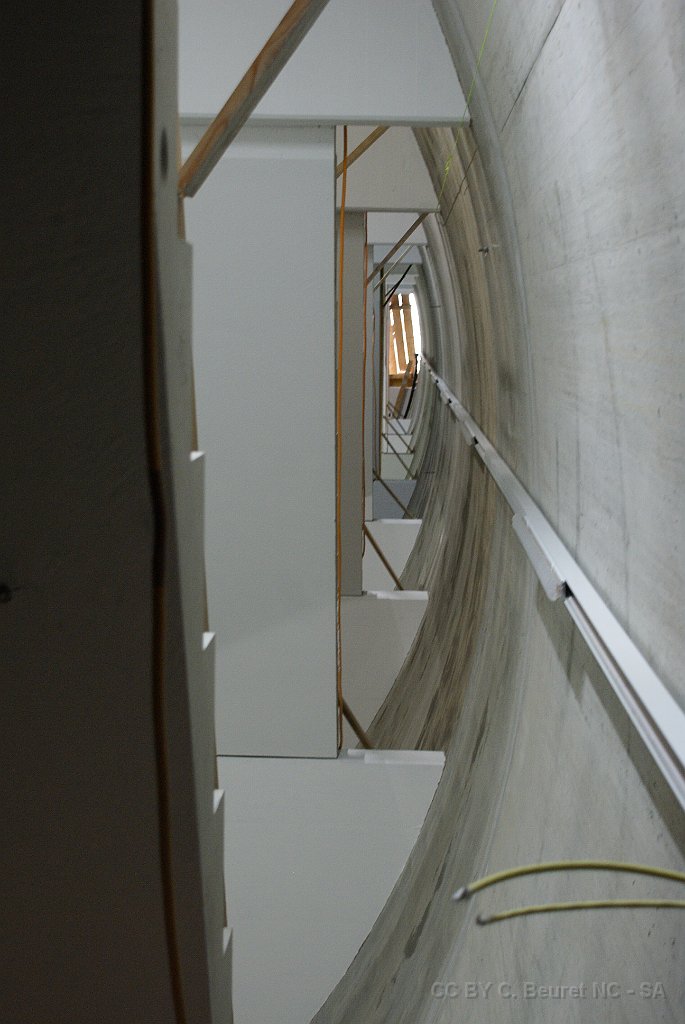

DSC22731  En cas d'évacuation, la sortie de secours, c'est 50m plus haut!
113 En cas d'évacuation, la sortie de secours, c'est 50m plus haut!

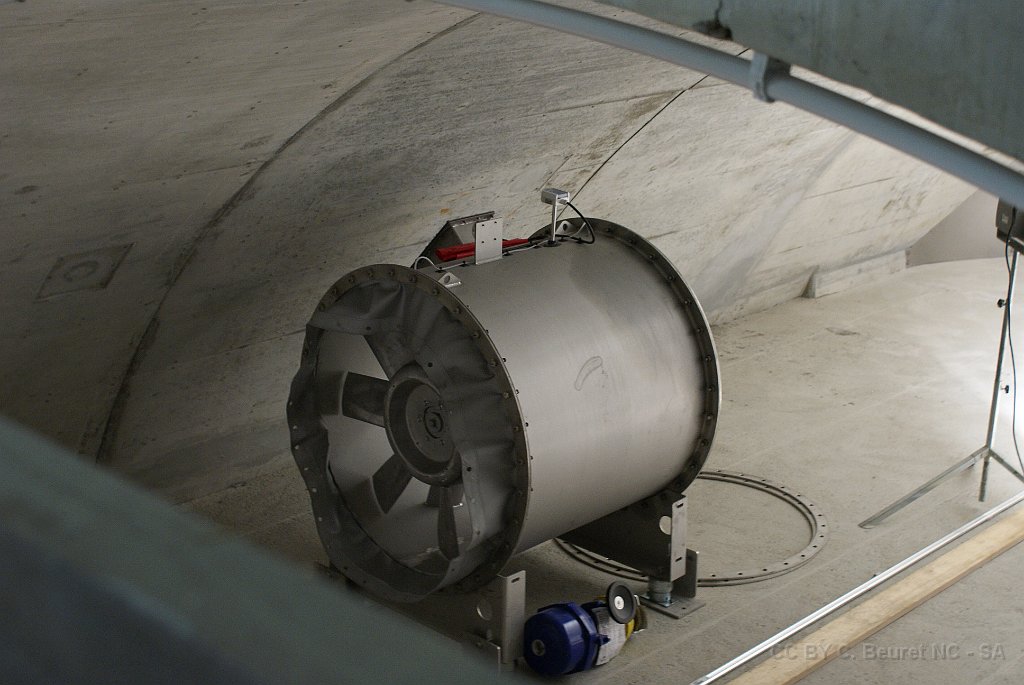

DSC22732  Ventilateur encore seul
114 Ventilateur encore seul

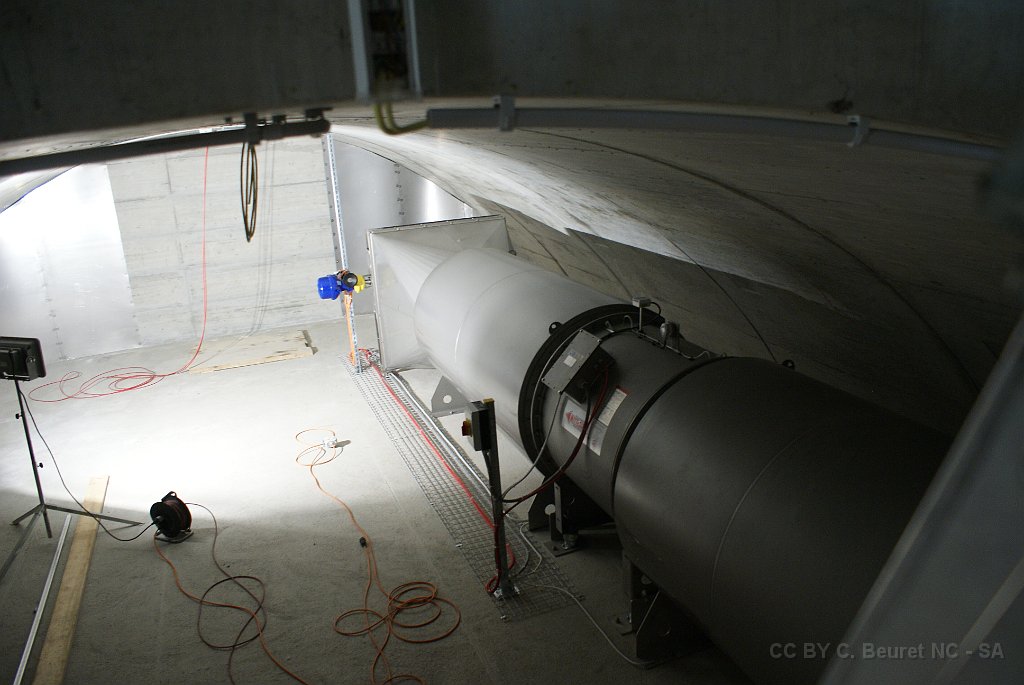

DSC22733  Système de ventilation pour créer une surpression dans la sortie de secours
115 Système de ventilation pour créer une surpression dans la sortie de secours

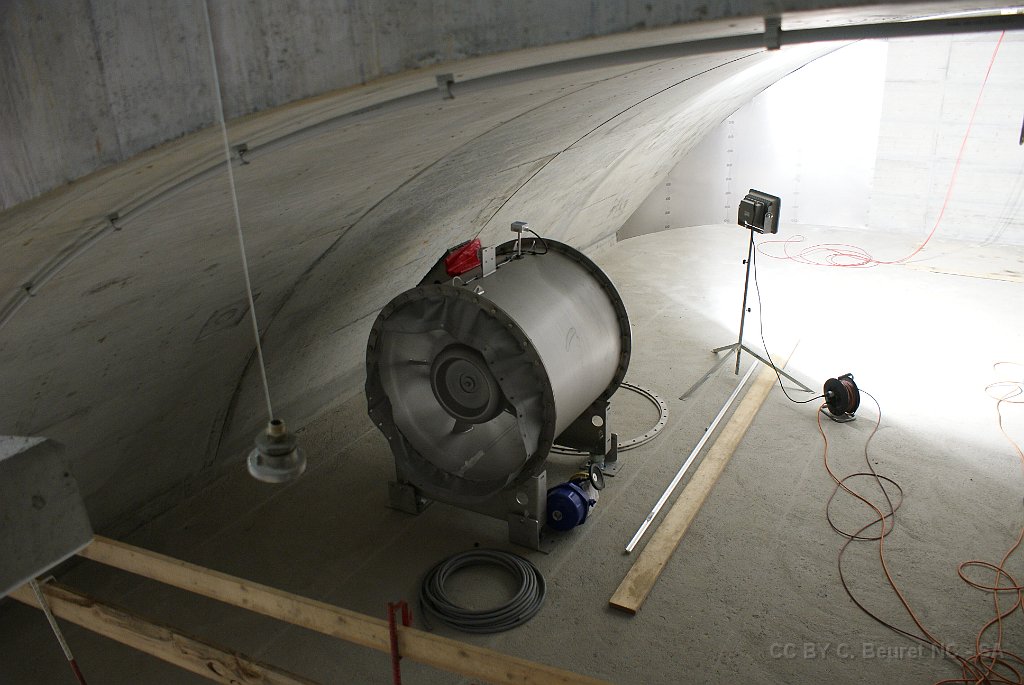

DSC22734  Cette fois il tourne...
116 Cette fois il tourne...

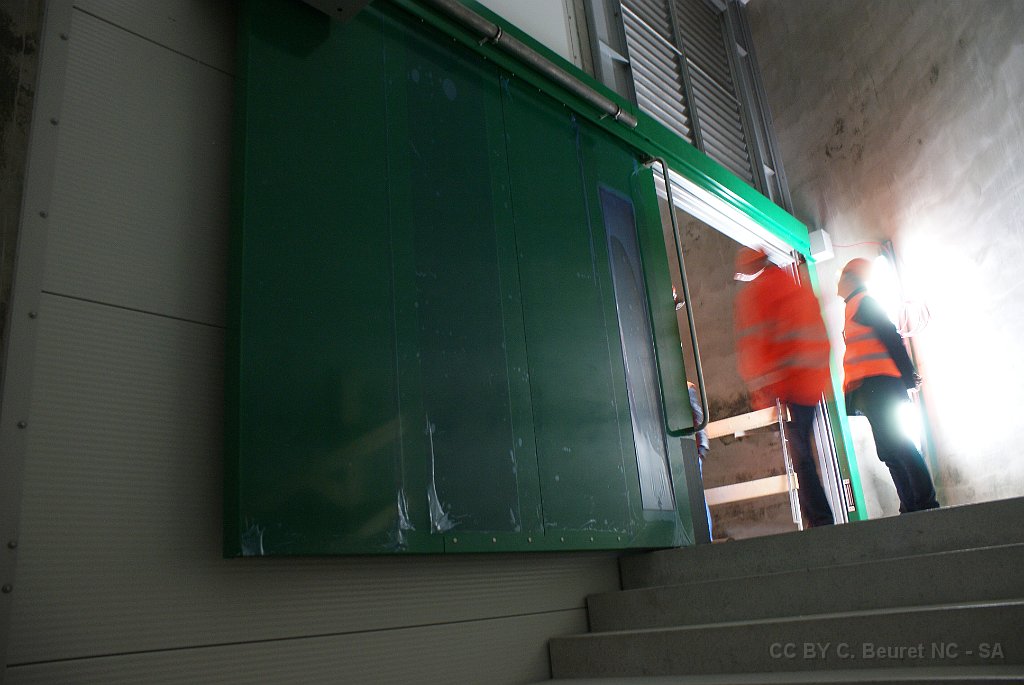

DSC22735  Sas à mi-chemin de la sortie de secours, pour maintenir la surpression
117 Sas à mi-chemin de la sortie de secours, pour maintenir la surpression

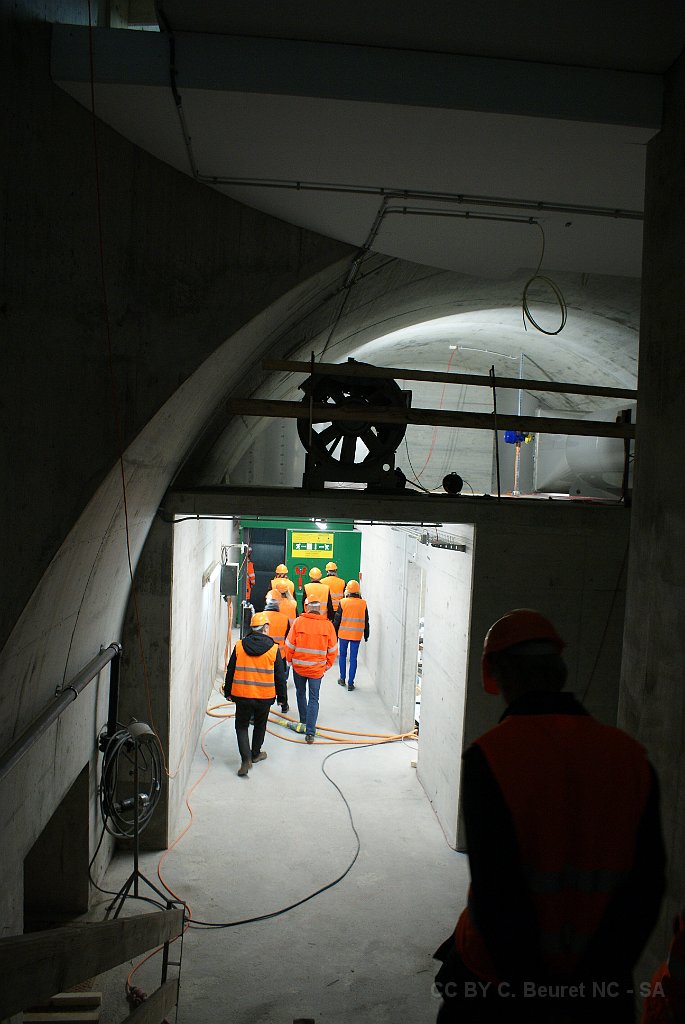

DSC22736  Boyau de raccordement entre la sortie de secours et le tunnel.
118 Boyau de raccordement entre la sortie de secours et le tunnel.

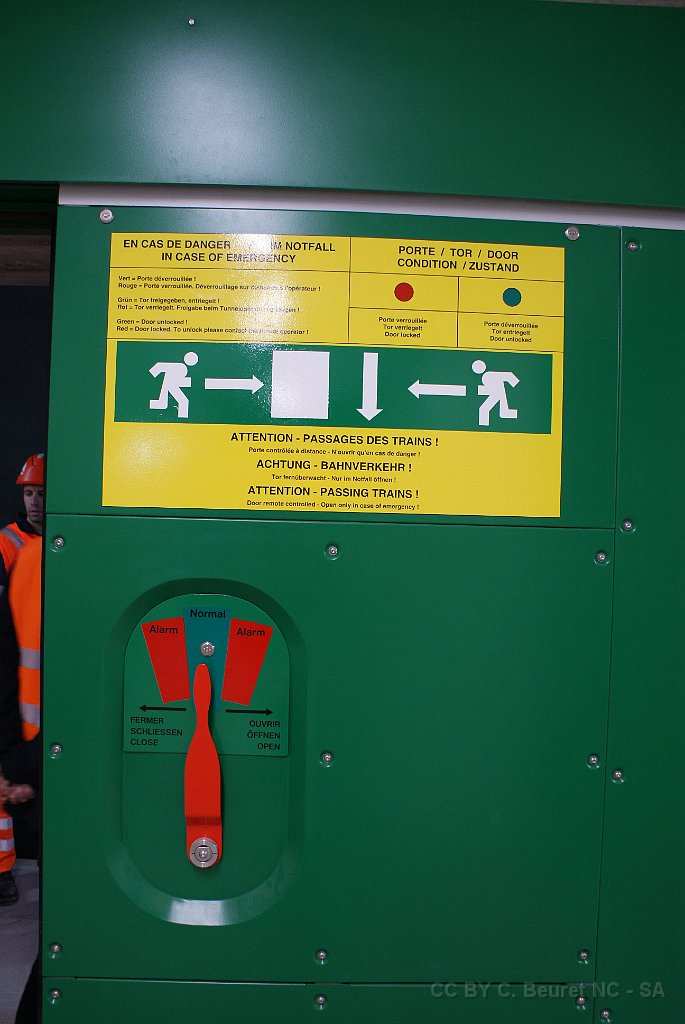

DSC22737  La porte qui verrouille l'accès au tunnel
119 La porte qui verrouille l'accès au tunnel

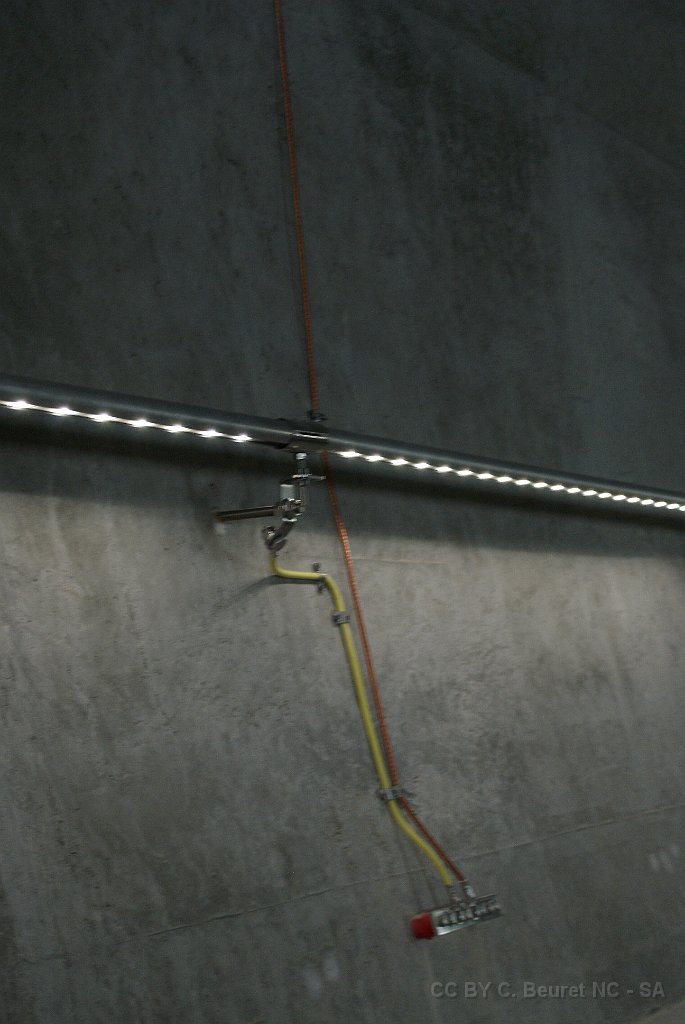

DSC22738  Dans le tunne, la main-courante éclairée par LED
120 Dans le tunne, la main-courante éclairée par LED

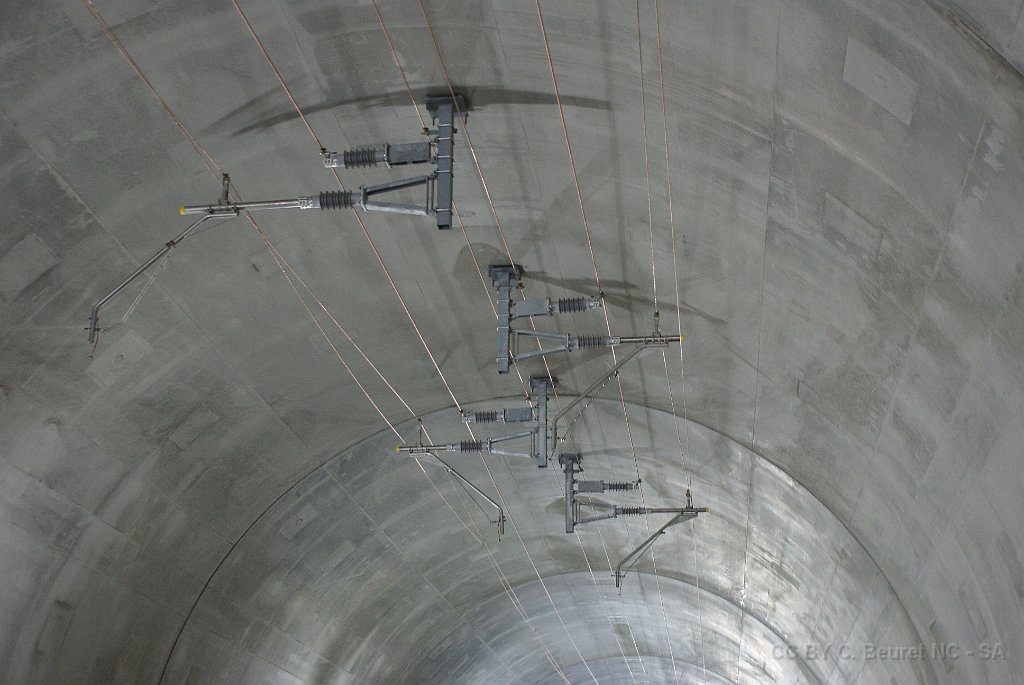

DSC22739  Supports de caténaire au milieu du tunnel
121 Supports de caténaire au milieu du tunnel

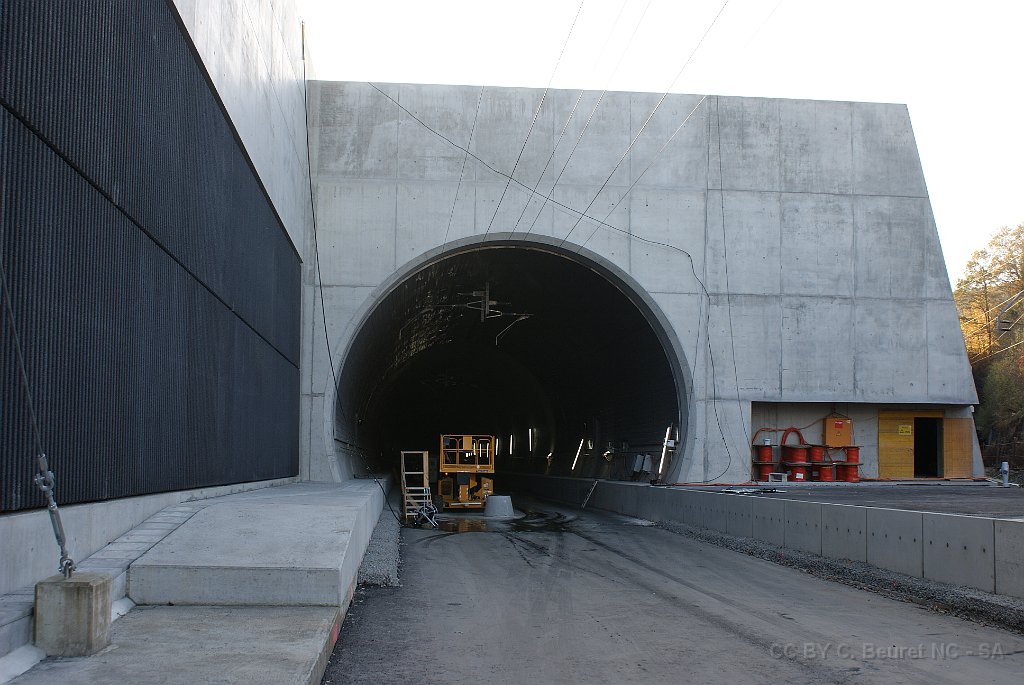

DSC22740  Portail Est
122 Portail Est

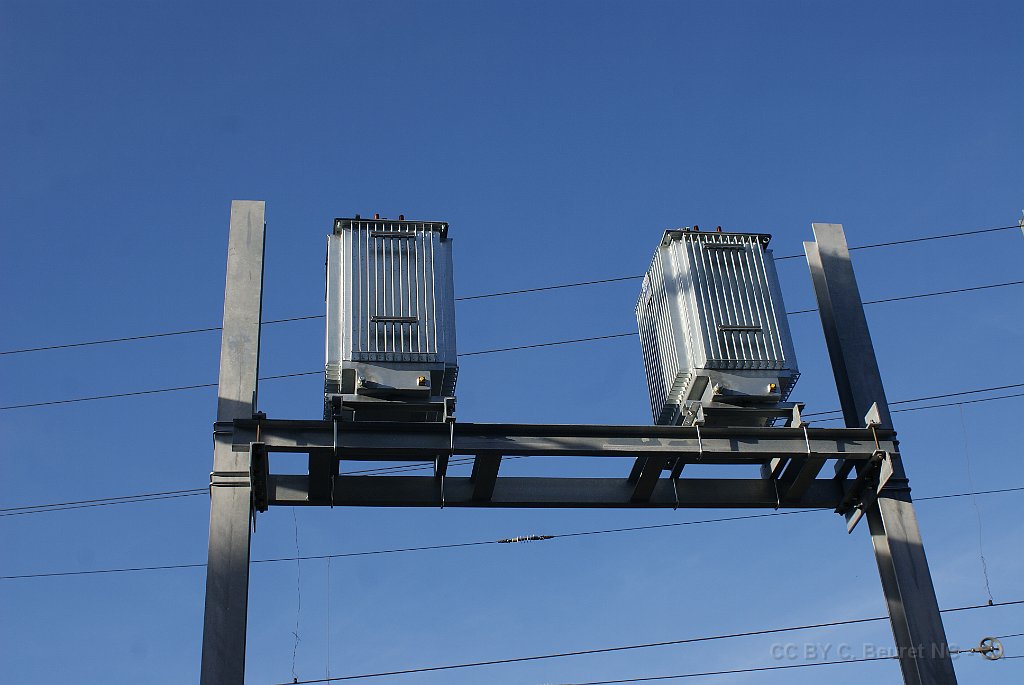

DSC22741  Transformateurs
123 Transformateurs
DSC22742  Vue en direction de Rosshäusern avec son silo marquant.
124 Vue en direction de Rosshäusern avec son silo marquant.

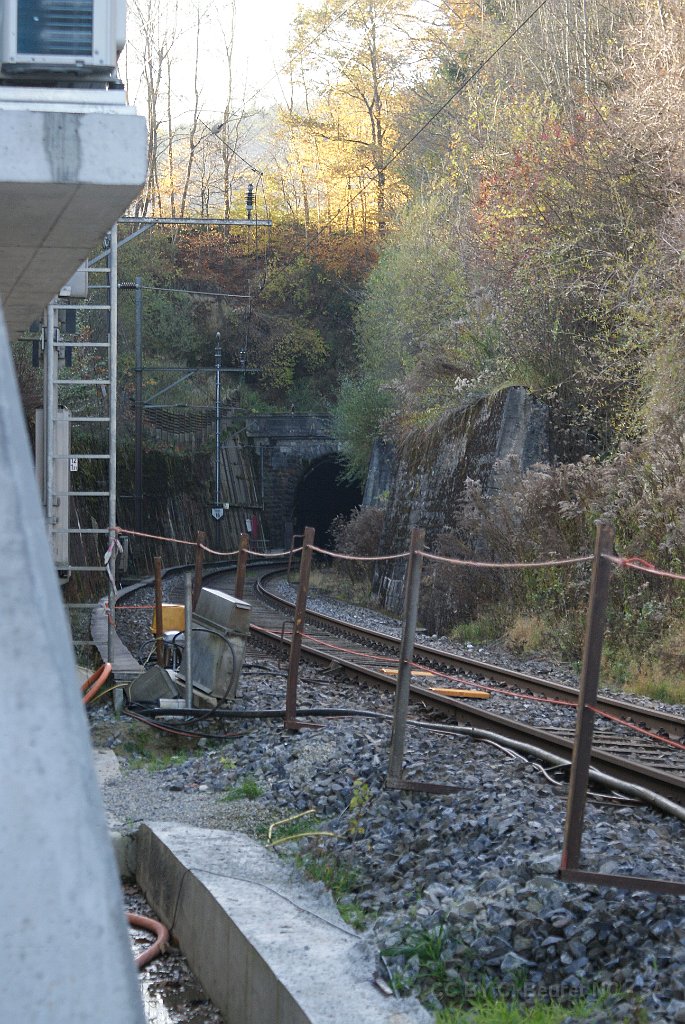

DSC22743  L'ancienne ligne avec le portail du tunnel
125 L'ancienne ligne avec le portail du tunnel

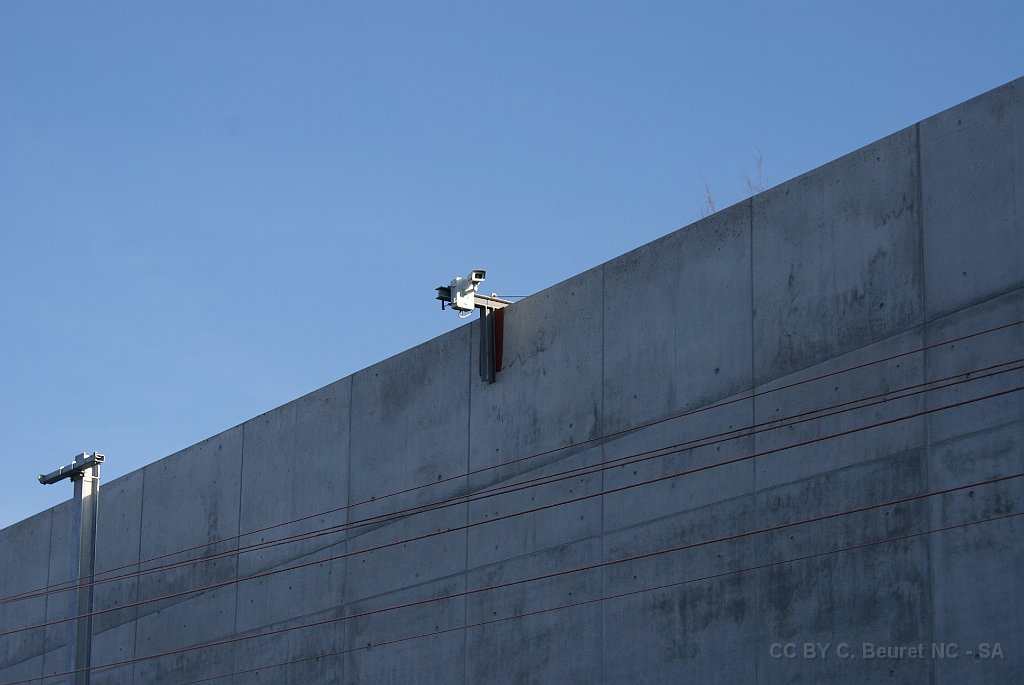

DSC22746  Caméra de surveillance
126 Caméra de surveillance

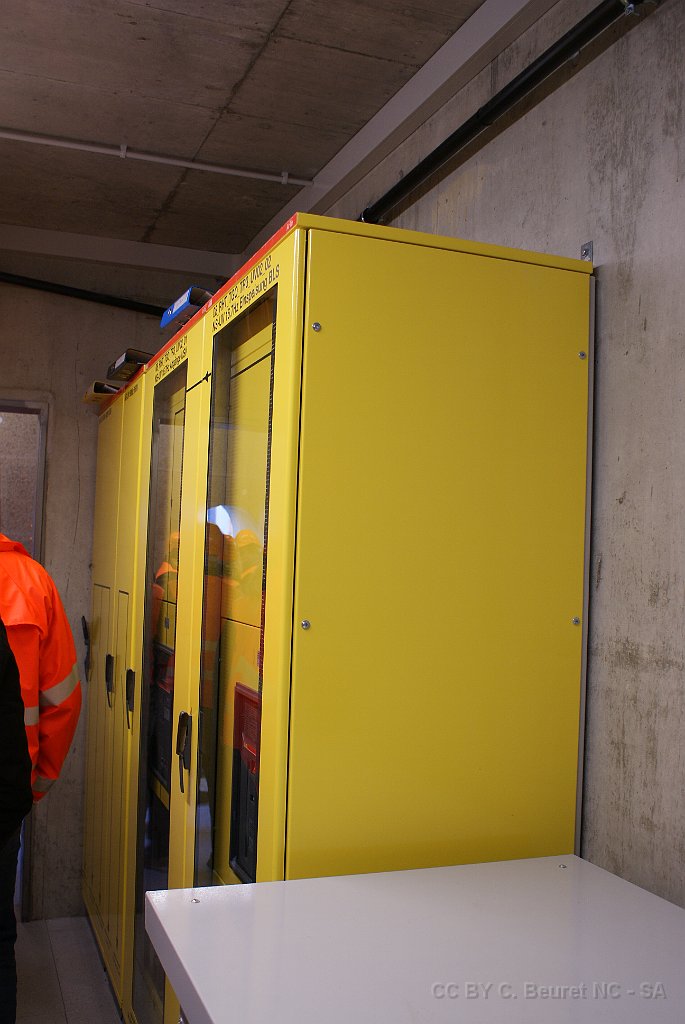

DSC22748  Dans le local technique à côté du portail Est. Armoires électriques
127 Dans le local technique à côté du portail Est. Armoires électriques

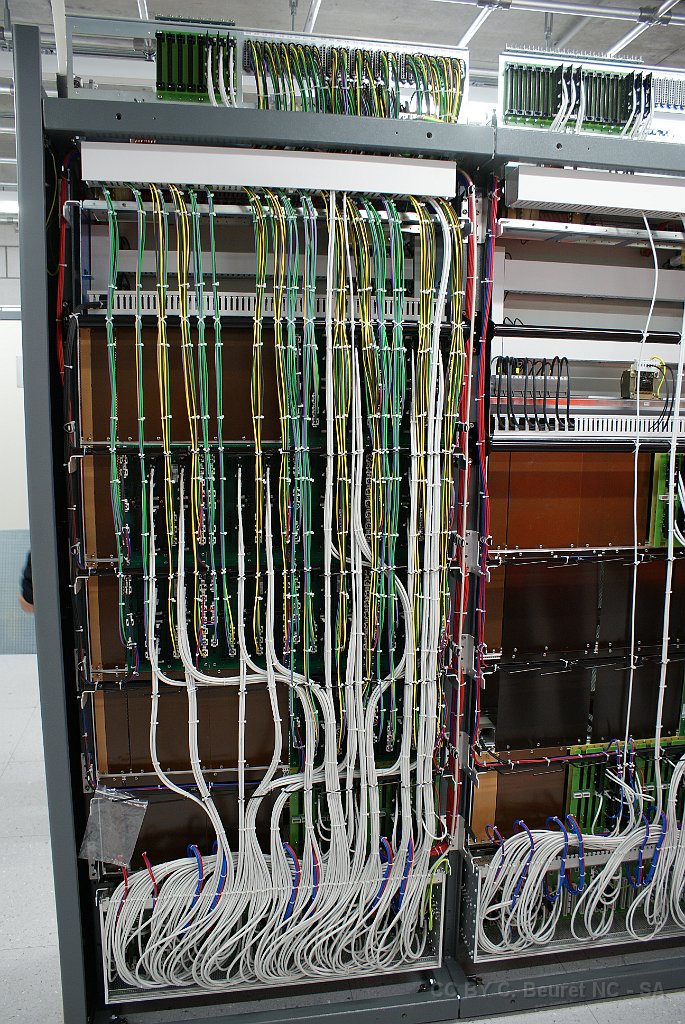

DSC22749  Poste d'enclenchement
128 Poste d'enclenchement
DSC22750  Le bâtiment de l'enclenchement sous un angle original
129 Le bâtiment de l'enclenchement sous un angle original

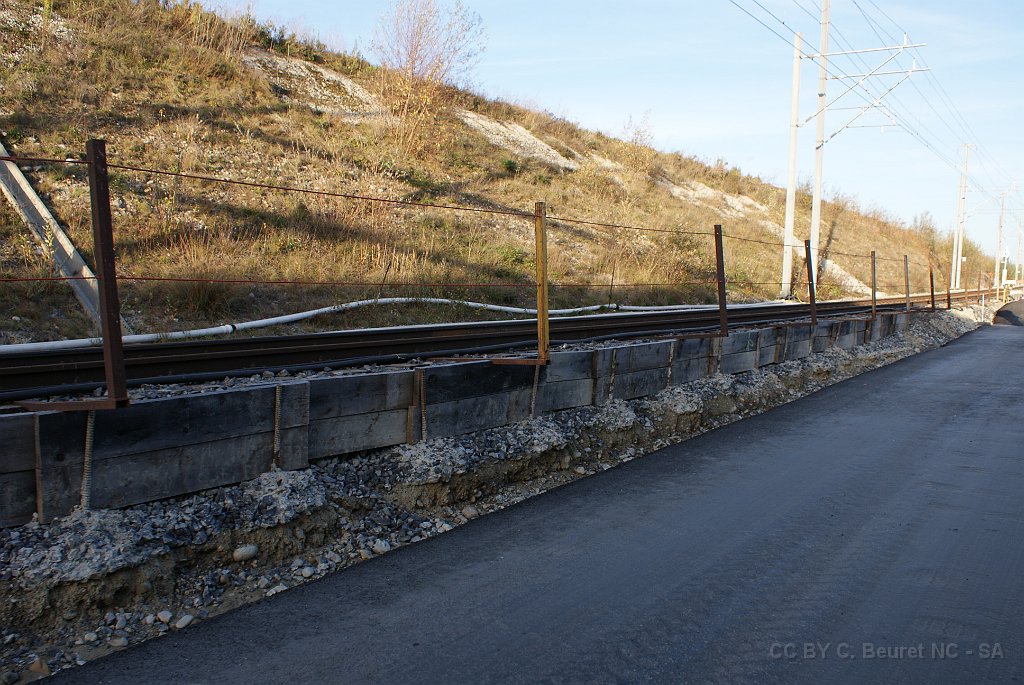

DSC22754  Le tracé de la ligne actuelle avec des supports provisoires.
130 Le tracé de la ligne actuelle avec des supports provisoires.
