Viaduc de Pianotondo à l’échelle N

J’aime les ponts! Après celui de Boudry pour mon module automne des 4 saisons et celui en métal pour le module de transition PGPDM - 4 saisons, sur mon premier segment de notre nouveau projet Gothard, j’ai choisi de reproduire le viaduc en courbe de Pianotondo.

L’ouvrage est long de 111mètres et composé de 8 arches de 10m65 chacune + 1 arche semi-ouverte à l’extrémité amont dans la culée de l’ancien pont d’origine en poutrelles d’acier. Il est inscrit dans une courbe de 300m de rayon avec une pente de 2.6%. Comme une reproduction à l’échelle stricte n’est pas possible, j’ai choisi de le comprimer de la manière suivante:

• longueur 50cm (rayon extérieur) pour la partie avec les arches ouvertes + 6cm pour l’arche semi-fermée soit une longueur totale de 56cm. Une compression de facteur 1.23 sur la longueur.
• les arches avec une ouverture de 5cm, soit une compression de facteur 1.33 par rapport aux 6.6cm qui seraient à l’échelle exacte
• des piles larges de 1.25cm ce qui correspond à la taille réelle. Pas de compression pour la largeur des piles qui auraient paru sinon trop frêles.

Introduction terminée… on embarque?

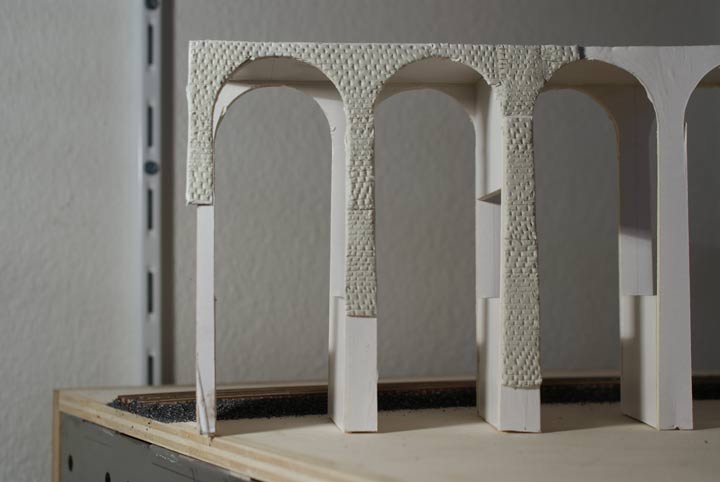

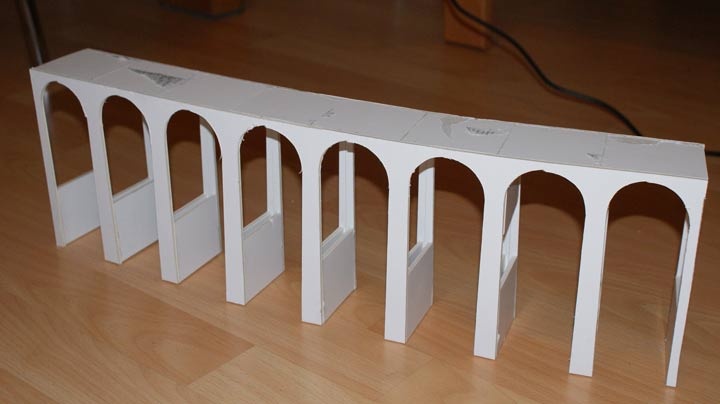

Première étape, la structure du pont en carton-plume:

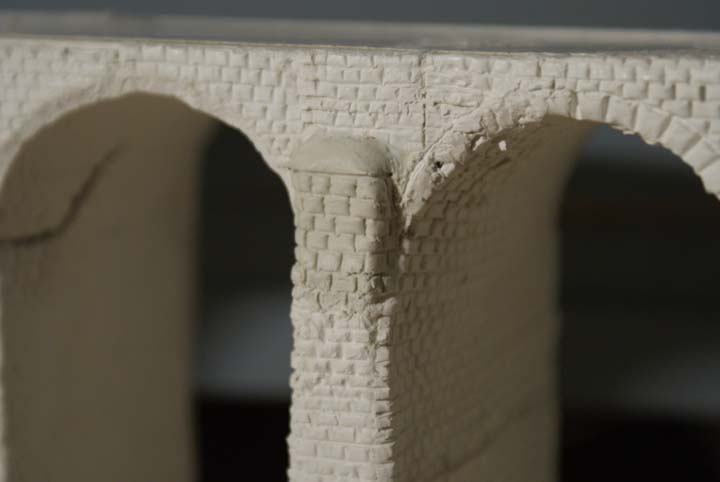

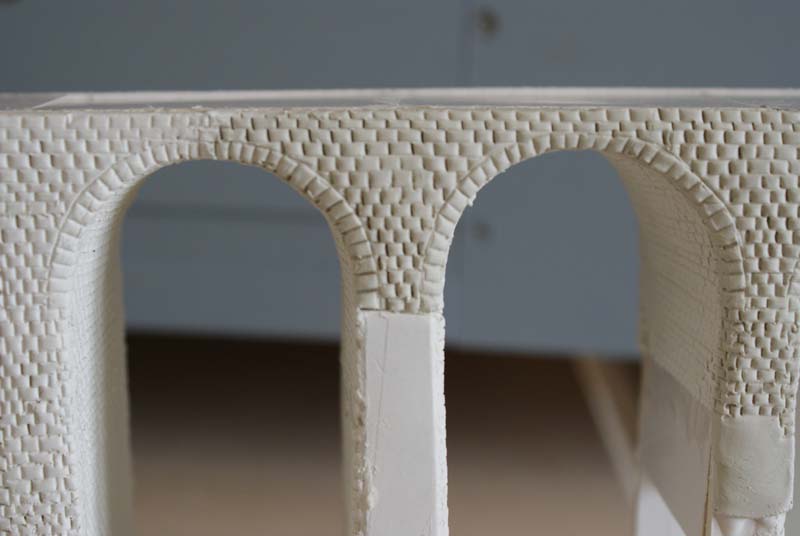

Le squelette est ensuite recouvert de plaques de pâte à modeler qui sèche à l’air dans lesquelles j’ai gravé les pierres. Quelques photos des différentes étapes du gravage ci-dessous. Petite estimation: combien de pierres gravées?

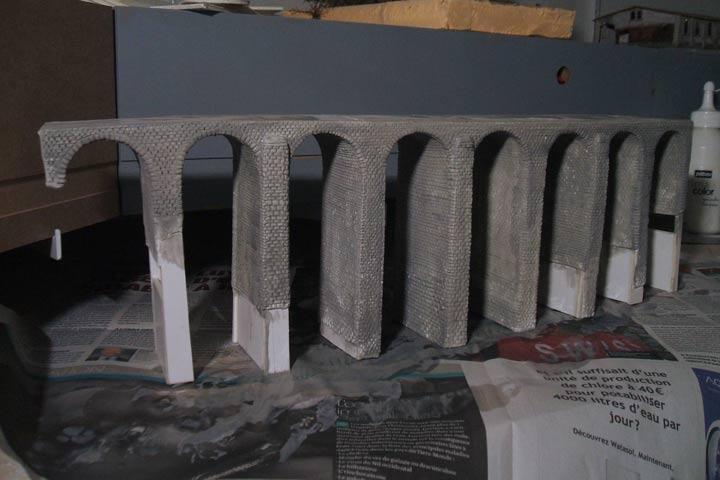

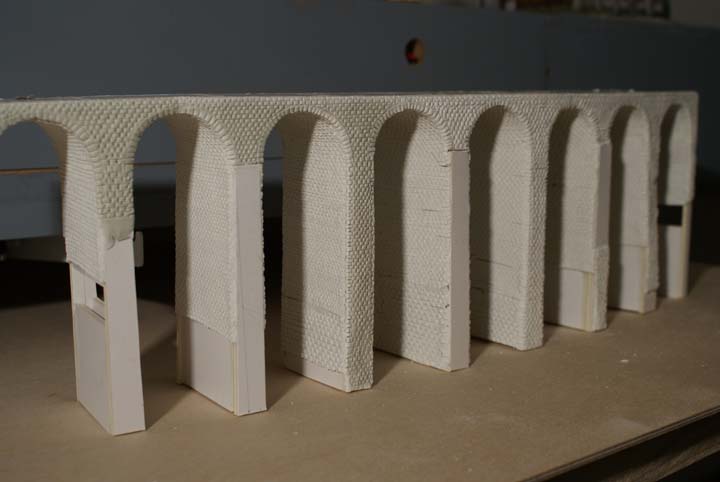

Notez au passage que comme le viaduc est en légère pente, mais que les pierres sont posées horizontalement, il y a toujours des rangées de pierres supplémentaires et les arches sont chaque fois un peu plus élevées (photo de droite). Ci-dessous, l’habillage terminé, sauf pour les piles de l’ancien pont métallique d’origine qui sont plus larges:

Détail de l’habillage d’une coiffe des piles de l’ancien pont en poutrelles d’acier:

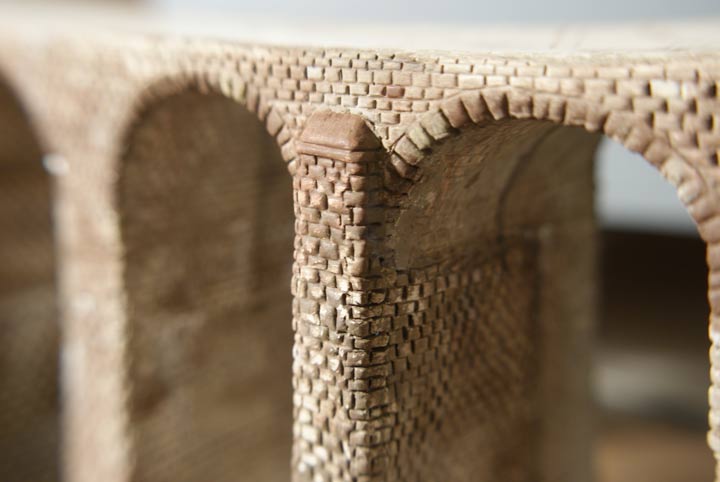

Vient ensuite la peinture avec pour commencer un jus gris puis du lavis de différentes tons de bruns jusqu’à un noir très liquide pour les interstices. On finira par des réhauts blancs en dry brushing:

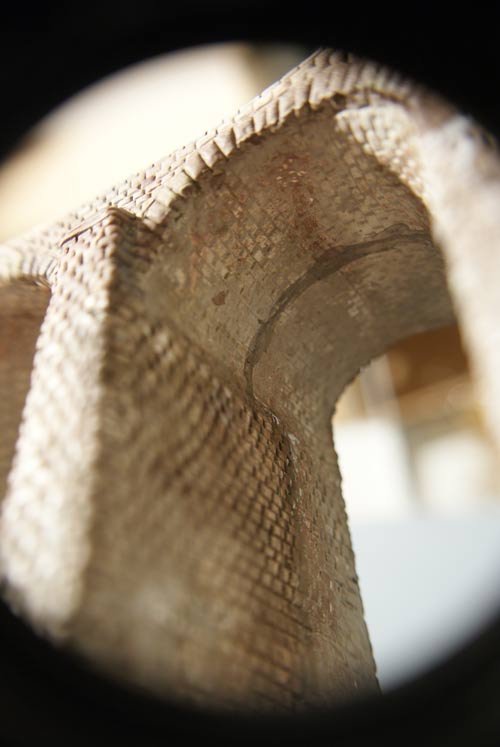

La photo ci-dessous présente une arche vu de dessous avec à gauche la partie qui correspond à l’ancienne pile d’origine du pont en poutrelles d’acier, son élargissement vers la droite puis le remplissage de l’arche lorsque le pont à été transformé en viaduc maçonné:

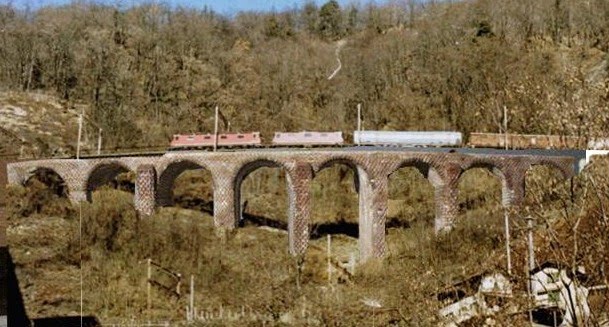

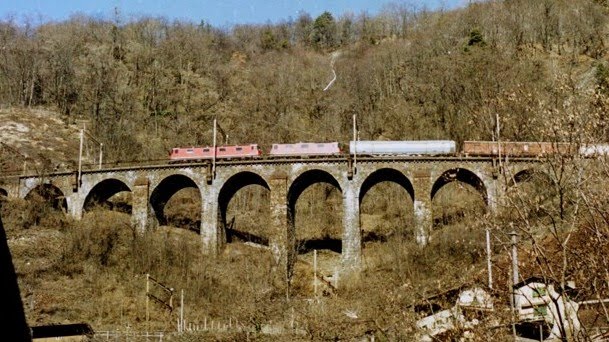

Les deux vues ci-dessous présentent une photo du lieu réel et un photomontage avec mon viaduc dans l’image réelle:

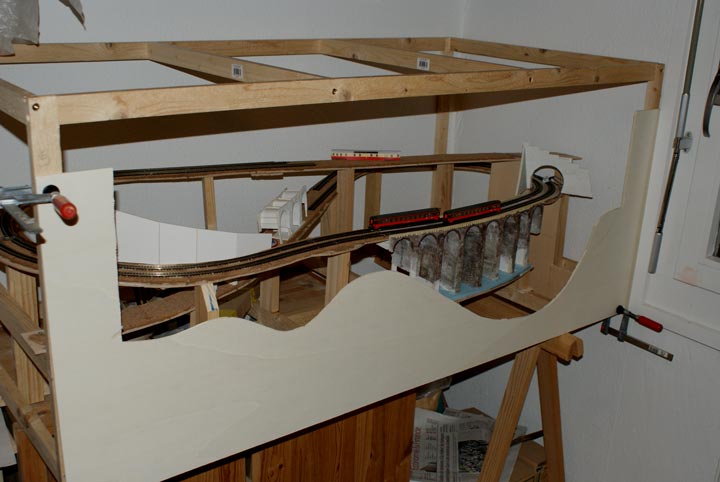

Le viaduc prendra sa place dans mon segment en construction ci-dessous à l’état brut et avec une première couche d’habillage:
